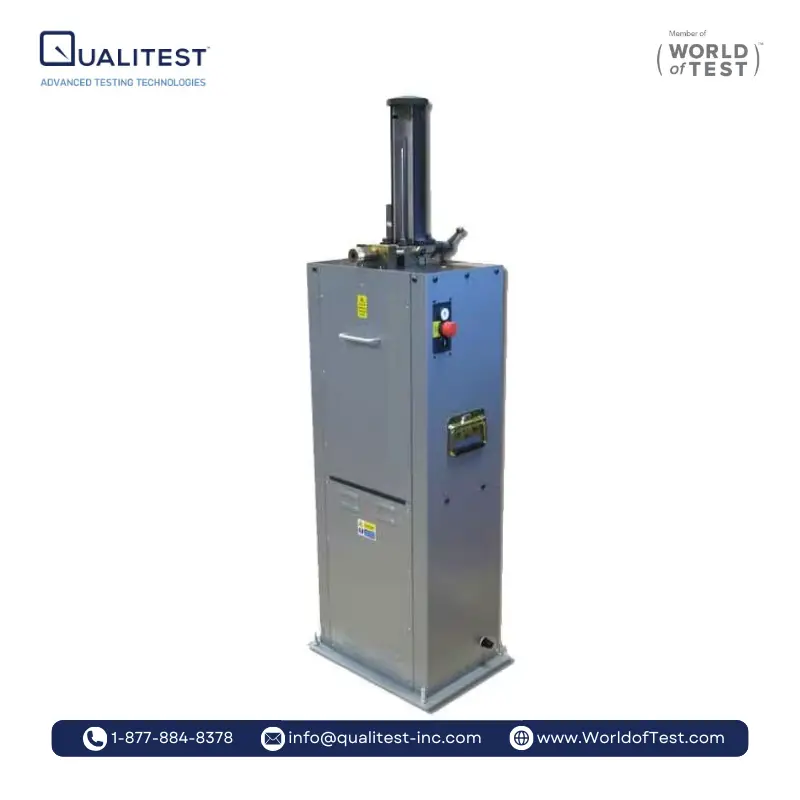

آلة قطع شاربي الآلية عبارة عن وحدة مثبتة على الأرض، مصممة خصيصًا لقطع شقوق شاربي وإيزود 'V' و'U' في العينات القياسية المصنعة مسبقًا والمربعة بحجم 10 مم والحجم الفرعي وقطر 0.45 بوصة.

ماكينة شاربي نوتش بمحرك ذو سرعة ثابتة

يمكن قطع الشقوق في الفولاذ الكربوني، والفولاذ منخفض السبائك سهل التصنيع، والمواد غير الحديدية والبلاستيكية.

ماكينة شاربي نوتش بمحرك متغير السرعة

يتيح التحكم في السرعة المتغيرة ضبط سرعة قطع المثقب، بحيث يمكن شحذ المواد الأكثر صعوبة وإعطاء عمر أطول للمثقب بين عمليات الشحذ.

يمكن قطع الشقوق في الفولاذ الكربوني، والفولاذ السبائكي الأكثر صعوبة في التصنيع، والفولاذ المقاوم للصدأ، والمواد غير الحديدية والبلاستيكية. يسمح محرك السرعة المتغيرة وقواطع القطع الصلبة لدينا بقطع مجموعة أوسع من المواد، بما في ذلك الفولاذ المقاوم للصدأ أو الفولاذ السبائكي الأكثر صعوبة في التصنيع.

تصميم آلة:

تتميز هذه الماكينة بسهولة التشغيل وبنيتها القوية، كما تحتوي على ألواح كبيرة قابلة للإزالة لتوفير إمكانية الوصول إليها لإجراء الصيانة الروتينية. كما يوفر تصميم الماكينة ارتفاعًا مريحًا للعمل.

تتم عملية القطع عن طريق سحب مثقاب متعدد الأسنان مصمم خصيصًا عبر العينة. يتم سحب المثقاب إلى الماكينة بواسطة براغي مزدوجة دقيقة من خلال آلية مسننة لضمان قطع المثقاب بشكل عمودي على مشبك العينة، ويتم تركيب مفاتيح حدية لحركة نهاية الشوط.

تتوافق براغي الرصاص مع صامولة السفر لضمان الحد الأدنى من الخلوص التشغيلي، بينما تضمن واقيات الأمان المحملة بنابض عدم دخول النشارة والحطام إلى براغي الرصاص والصواميل.

محرك السرعة الثابتة:

بمجرد ضبط عمق الشق وتثبيت العينة في موضعها، يتم تنشيط تشغيل الماكينة من خلال أزرار الضغط السفلية والعلوية. كما تم تركيب زر إيقاف إضافي للاستخدام في حالات الطوارئ.

يتم التحكم في تشغيل الماكينة من خلال الأزرار السفلية والعلوية التي تعمل على تحريك محرك الماكينة للأمام والخلف، مما يؤدي إلى أن تكون ضربات القطع والعودة بسرعة ثابتة. يتمتع المحرك بحماية من الحمل الزائد الحراري لحماية آلية القيادة.

محرك متغير السرعة:

بمجرد ضبط عمق الشق وتثبيت العينة في موضعها، يتم تنشيط تشغيل الماكينة من خلال مفتاح خفض ورفع. يتحكم مقبض متدرج في سرعة قطع المثقب ويتم ضبط سرعة عودة المثقب من المصنع بسرعة ثابتة سريعة. تم تركيب زر إيقاف للاستخدام في حالات الطوارئ.

يتم التحكم في المحرك من خلال محرك الثايرستور ذو السرعة المتغيرة ومحول التردد، كما يضمن PLC المبرمج مسبقًا عدم حدوث حمل زائد للمحرك لحماية آلية القيادة.

حراس

تحمي حراسات الماكينة محرك القيادة وآلية التشغيل بشكل كامل.

يتم تركيب واقي الفتحة للامتثال لقواعد السلامة؛ حيث تمنع مفاتيح الحد تشغيل المحرك عندما تكون الواقيات مفتوحة.

طريقة التشغيل:

يتم تثبيت مشبك يدوي على اللوحة العلوية للماكينة على ارتفاع عمل مريح ويضمن تثبيت العينة بدقة وأمان في موضعها. وهو مزود بمسامير ضبط ونقاط توقف نهائية لضمان وضع العينة بشكل صحيح. يوفر منظم دقيق ضبطًا يدويًا لعمق القطع وبالتالي عمق الشق النهائي. بمجرد ضبطه، توفر مسامير الضبط إمكانية التكرار للعينة التالية.

يمكن للمشبك استيعاب عينات فرعية بحجم 10 مم مربعة و10 مم × 7.5/6.7 مم مستطيلة. بالنسبة للعينات الفرعية بحجم 10 مم × 5.0/2.5 مم مستطيلة، يلزم وجود دبوس تثبيت "W" وبالنسبة للعينات الدائرية، يلزم وجود كتلة مشبك مختلفة.

يمكن إزالة المقص بسهولة لإعادة شحذه أو استبداله لقطع نوع مختلف من الشق.

المقاس:

440 س س 320 1020mm
ارتفاع المقبض المشبك

440 س س 320 1370mm
ارتفاع فوق حارس الحفر

الوزن:

ماكينة ثابتة 95 كجم
ماكينة متغيرة 96 كجم

متزايد:

يوصى بتركيب الجهاز على الأرض باستخدام 4 مسامير تثبيت بقطر 10 مم لضمان ثبات الجهاز. لا يتم توفير مسامير التثبيت.

توريدات كهربائية:

آلة ثابتة
220-240 فولت تيار متردد، مرحلة واحدة
50/60 هرتز، 0.5 كيلو فولت أمبير

بالنسبة للماكينة ذات السرعة الثابتة فقط، يتعين على العميل إبلاغنا بتردد هرتز الكهربائي الخاص به لضبط مفاتيح حد السفر في مصانعنا.

آلة متغيرة
220-240 فولت تيار متردد، مرحلة واحدة
50/60 هرتز، 1.0 كيلو فولت أمبير

أداء

سرعة قطع المثقب:

آلة ثابتة:
27 مم/ثانية (50 هرتز) 32 مم/ثانية (60 هرتز)

آلة متغيرة:
متغير بلا حدود من 7.1 إلى 37.8 مم/ثانية

معدل الإنتاج:

آلة ثابتة:
يبلغ زمن تحرك المثقب في كل اتجاه 10 ثوانٍ. وبالتالي، مع مراعاة تحميل/تفريغ وتنظيف أسنان المثقب، يمكن تحقيق زمن تشغيلي من طابق إلى آخر يبلغ 40 ثانية.

آلة متغيرة:
يتراوح زمن حركة المثقب في اتجاه القطع بين 7 و37 ثانية، وزمن العودة 10 ثوانٍ. وبالتالي، مع مراعاة تحميل/تفريغ وتنظيف أسنان المثقب، يمكن تحقيق زمن تشغيلي من الأرض إلى الأرض يتراوح بين 40 و60 ثانية، وهو ما يعتمد على مادة العينة والسرعة التي يتم ضبط المثقب عليها للقطع.
