Reómetro ODR vs. MDR: Cómo elegir la opción correcta
Una gran fabricación comienza con datos precisos.
En la industria del caucho, contar con un reómetro adecuado es clave para impulsar la eficiencia de la producción. Una pregunta frecuente que ayudamos a nuestros clientes a responder es cómo la comparación entre MDR y ODR afecta los objetivos de su laboratorio.
Ambos instrumentos están diseñados para garantizar la consistencia del producto determinando los tiempos de curado óptimos, pero comprender la diferencia fundamental entre MDR y ODR permite a su equipo realizar pruebas con mayor eficacia. A continuación, le presentamos qué tecnología será la más adecuada para su proceso.
Puntos clave
- La diferencia fundamental radica en el diseño, ya que ODR utiliza un rotor integrado mientras que MDR se basa en una cavidad sellada sin rotor.
- Los reómetros de matriz móvil generalmente proporcionan una recuperación de temperatura más rápida y una mayor precisión de datos que los modelos de disco oscilante tradicionales.
- Cambiar a un MDR aumenta la eficiencia del laboratorio al eliminar la necesidad de limpieza manual entre pruebas.
- Los datos de las unidades ODR antiguas se pueden correlacionar con éxito con los instrumentos MDR modernos para preservar registros históricos.
- Qualitest se asocia con Gibitre Instruments para ofrecer controladores Rheocheck OD y MD, lo que ayuda a su laboratorio a lograr un cumplimiento preciso de las normas ASTM D2084 y ASTM D5289.
El método tradicional: el reómetro de disco oscilante (ODR)
El ODR es el instrumento clásico para las pruebas de caucho, definido por la reconocida norma ASTM D2084. Funciona incrustando un disco metálico en una muestra de caucho y haciéndolo oscilar.
El instrumento mide entonces la respuesta de par, que refleja los cambios en el módulo de corte durante el curado. Esta capacidad hace que el ODR sea especialmente útil para el control de calidad rápido y la predicción del módulo de corte en compuestos de caucho natural (Jabez et al., 2017; Khimi y Pickering, 2014).
Estos sistemas de registro en línea (ODR) siguen en funcionamiento, principalmente en instalaciones donde los nuevos datos deben coincidir perfectamente con los registros históricos. Si se encuentra en esta situación específica, nuestro Reómetro de disco oscilante ODR – Rheocheck OD Drive Está diseñado para proporcionar esa continuidad exacta.
Sin embargo, desde nuestra perspectiva, la tecnología ODR generalmente presenta inconvenientes prácticos que pueden crear un cuello de botella en un laboratorio moderno de alto rendimiento.
El estándar moderno: el reómetro de matriz móvil (MDR)
El MDR es el resultado de una ingeniería enfocada en resolver las limitaciones del ODR. La mejora más importante es que no tiene rotor. No hay ningún disco que se incruste en la muestra.
En cambio, el MDR encierra la muestra entre dos matrices selladas y calentadas, y la matriz inferior proporciona la oscilación. Sirve como un estándar moderno de comparación en estudios de vulcanización (Khimi y Pickering, 2014).
Este cambio de diseño es fundamental para nuestra Reómetro de matriz móvil – Rheocheck MD DrivePermite que el instrumento ofrezca la estabilidad y repetibilidad superiores que requieren los sistemas de calidad actuales, como se describe en normas como ASTM D5289.
Comparación rápida entre MDR y ODR
Antes de cubrir los detalles específicos, aquí hay un resumen rápido de las especificaciones del reómetro odr vs mdr para ayudarlo a ver las distintas ventajas de cada uno.
| Característica | Reómetro de disco oscilante (ODR) | Reómetro de matriz móvil (MDR) |
|---|---|---|
| Norma que rige | ASTM D2084 | ASTM D5289,ISO 6502 |
| Método de prueba | Se incrusta un disco metálico en la muestra. | La muestra está sellada en una matriz sin rotor. |
| Fuerza primaria | Predicción rápida de control de calidad y módulo de corte (Jabez et al., 2017). | Caracterización detallada del curado (Khimi y Pickering, 2014). |
| Recuperación temporal | Propenso a tiempos de precalentamiento lentos. | Alcanza la temperatura establecida muy rápidamente. |
| Flujo de trabajo del operador | Requiere una limpieza manual significativa. | Simplificado mediante el uso de películas de polímero. |
| Rendimiento del laboratorio | Menor volumen de prueba. | Diseñado para un alto volumen de pruebas. |

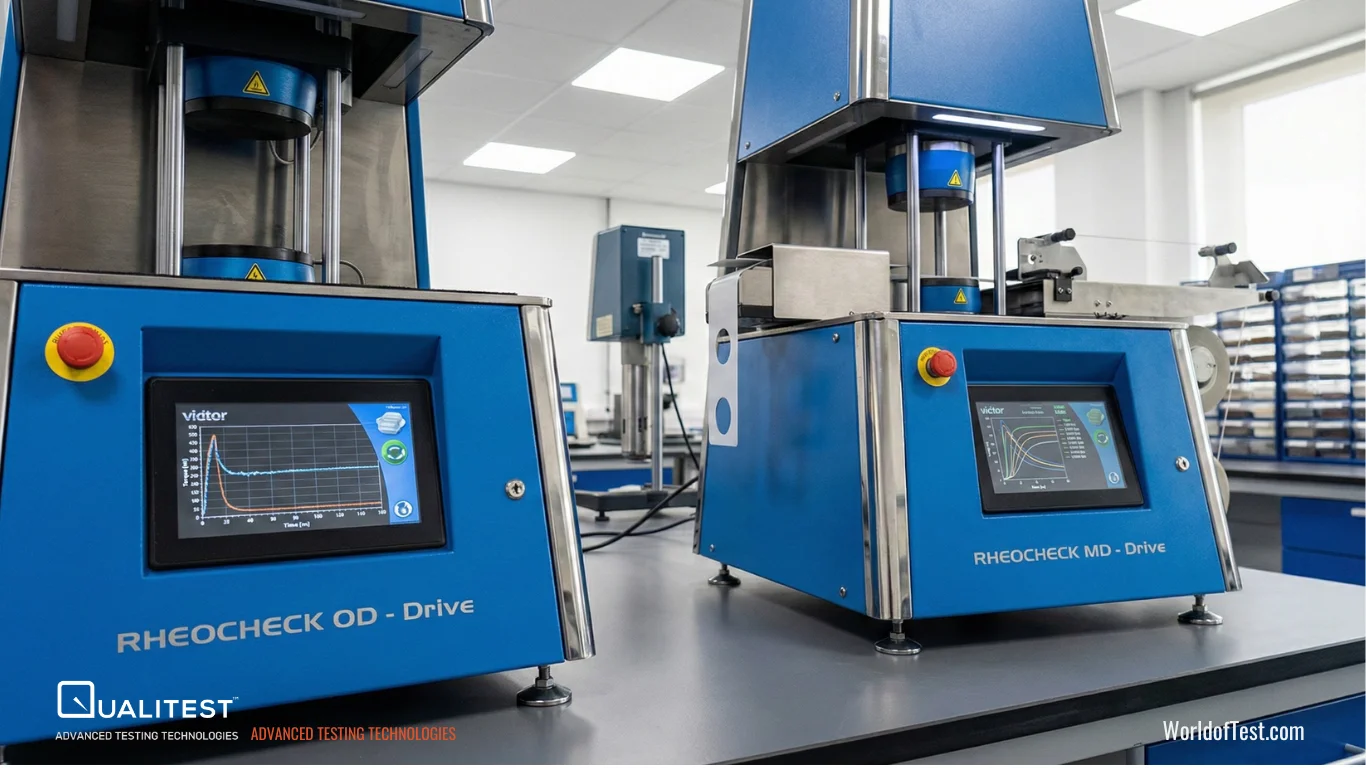

Impacto en el mundo real: ODR vs. MDR
¿Cómo afectan estas diferencias técnicas a las operaciones diarias de su laboratorio? Al analizar ODR vs. MDR, esto es lo que hemos visto que tiene mayor impacto para nuestros clientes.
1. Control de temperatura y tiempo de prueba
La temperatura precisa es fundamental para realizar pruebas de curado.
- ODR: El rotor metálico grande tarda más en calentarse y pierde calor entre pruebas. Consideramos que esta inconsistencia térmica puede introducir una variable que afecta los resultados de las pruebas si no se gestiona con cuidado.
- LDR: La cámara sellada y de baja masa alcanza la temperatura correcta casi al instante. Esto significa que la prueba comienza en las condiciones adecuadas, lo que proporciona datos mucho más fiables sobre puntos críticos como el tiempo de quemado.
2. Datos en los que puede confiar
Al observar la diferencia entre la calidad de los datos de MDR y ODR, el MDR proporciona resultados con mayor fiabilidad. El rotor del ODR puede ocasionalmente causar deslizamiento con respecto a la muestra, lo que introduce ruido y variabilidad en las lecturas.
Considere materiales difíciles: Esto es especialmente cierto para compuestos como el caucho esponjoso o los polímeros de alta viscosidad. En un ODR, el rotor a menudo pierde su agarre en estos materiales resbaladizos, lo que resulta en una curva de par ruidosa y difícil de interpretar.
Modelos avanzados como el nuestro Reómetro de matriz móvil MDR-3000AU Utilice una cavidad presurizada para mantener incluso estas muestras difíciles bloqueadas en su lugar, brindando una curva limpia y legible en todo momento.
3. El proceso de limpieza
Este es un punto frecuente de frustración para el personal de laboratorio y un factor importante en el debate sobre la eficiencia del reómetro ODR vs. MDR.
- ODR: Requiere que los operadores raspen el caucho curado del rotor después de cada prueba. Es un paso lento que ralentiza todo el proceso de control de calidad.
- LDR: El proceso se simplifica utilizando una fina lámina de polímero. La muestra rara vez entra en contacto directo con los troqueles. Tras la prueba, simplemente se retira la película con la muestra.
Piense en el ahorro de tiempo: Imagine una planta de neumáticos de alto volumen que procesa 50 lotes por turno. Si un operador dedica tan solo un minuto a limpiar un rotor ODR entre pruebas, se pierde casi una hora de producción en cada turno. Con un MDR que utiliza película, esa hora perdida se reinvierte directamente en pruebas, lo que aumenta drásticamente la producción diaria del laboratorio.
Tecnologías de conmutación: la diferencia entre datos MDR y ODR
Esta es una pregunta frecuente e importante. A muchos clientes les preocupa que actualizar a un MDR invalide su extenso historial de datos.
Afortunadamente, no es así. Solo hay que tener en cuenta que los valores de par absoluto serán ligeramente diferentes. Los ODR tienden a indicar valores ligeramente más altos debido a la fricción del eje del rotor.
La clave es que, aunque las cifras fluctúen, las tendencias de rendimiento se mantienen constantes. Las investigaciones sugieren que los parámetros del análisis mecánico dinámico (DMA), como tan δ, se correlacionan bien con los resultados de MDR, lo que implica que tanto el ODR como el MDR proporcionan información complementaria sobre el proceso de curado (Khimi y Pickering, 2014).
Al actualizar, recomendamos a nuestros clientes realizar un estudio de correlación sencillo. Al analizar compuestos clave en ambos instrumentos durante un breve periodo, se puede establecer un factor de conversión fiable. Esto permite la transición a un instrumento más eficiente sin perder el valor de los datos históricos de calidad.
Veredicto: Selección de reómetros ODR vs. MDR
Su decisión depende de las necesidades operativas y comerciales específicas de su laboratorio. Ambos instrumentos desempeñan un papel fundamental en la optimización de la vulcanización del caucho (Khimi y Pickering, 2014; Jabez et al., 2017; Weragoda y Samarasekara, 2018).
Basándonos en nuestra experiencia en el sector, aquí os dejamos nuestro asesoramiento directo:
Elija el ODR si
Un cliente le exige contractualmente que utilice la norma ASTM D2084, y no hay flexibilidad. Por ejemplo, un proveedor que fabrica piezas de repuesto para especificaciones militares redactadas en la década de 1980 podría verse obligado a seguir con... La unidad Rheocheck OD para mantener un estricto cumplimiento.
Elija el MDR si
Su objetivo es aumentar el rendimiento del laboratorio, mejorar la precisión de los datos, reducir el tiempo de intervención del operador y alinearse con los estándares globales actuales. Por ejemplo, un equipo de I+D que desarrolla nuevos compuestos a base de sílice para neumáticos de vehículos eléctricos necesita la distribución de datos más ajustada posible para garantizar el rendimiento, lo que... La unidad Rheocheck MD o MDR-3000AU la única opción lógica.
Para la gran mayoría de los entornos modernos de producción e I+D, el MDR es la inversión más inteligente debido a sus claras ganancias en eficiencia y calidad de los datos.
¿Reómetro ODR vs. MDR? Confianza Qualitest
At QualitestSabemos que los equipos de laboratorio deben ofrecer un valor real y que los presupuestos son una realidad. Nos centramos en suministrar instrumentos de prueba de alto rendimiento diseñados para soportar las exigencias de una planta de producción. Nuestros reómetros rentables son duraderos, fáciles de usar y generan datos confiables para tomar decisiones comerciales cruciales.
¿Listo para mejorar su capacidad de pruebas? No permita que un instrumento obsoleto sea un obstáculo en su proceso de calidad. Explore nuestra gama de reómetros ODR y MDR, en asociación con Gibitre Instruments, para encontrar una solución rentable que se adapte a las necesidades de su laboratorio.
Referencias
- Jabez, I., Das, U. y Gopal, A. (2017). Reómetro de disco oscilatorio. Revista de elastómeros y plásticos, 49, 650 - 664.
- Khimi, S. y Pickering, K. (2014). Un nuevo método para predecir el tiempo de curado óptimo del compuesto de caucho mediante análisis mecánico dinámicoRevista de ciencia aplicada de polímeros, 131.
- Weragoda, V. y Samarasekara, A. (2018). Análisis del comportamiento de curado no isotérmico de compuestos de caucho natural mediante modelado matemático de curvas de reómetro de disco oscilante. Conferencia de investigación en ingeniería de Moratuwa 2018 (MERCon), 522-526.
