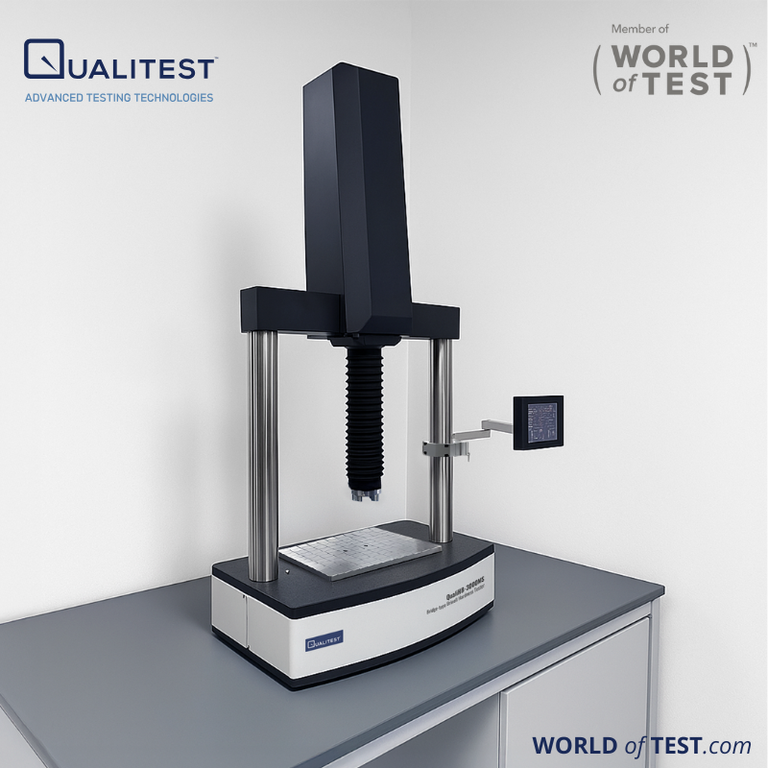

Durómetro Brinell tipo puente – QualiHB™ 3000MS
Durómetro Brinell tipo puente – QualiHB™ 3000MS
Durómetro Brinell tipo puente – QualiHB™ 3000MS Incorpora tecnología avanzada de control de sensor de bucle cerrado totalmente automático. Un servomotor continuo acciona directamente el husillo de bolas para aplicar fuerza, mientras que el sensor de fuerza garantiza una retroalimentación precisa y microajustes. Esto elimina las limitaciones de los sistemas tradicionales de carga con palanca de pesas, que tienden a perder precisión con el tiempo debido a errores de desaceleración hidráulica o del motor, o a la fricción en el husillo.
El comprobador ofrece un rango de fuerza de 62.5 a 3000 kgf y admite la medición de indentación de dureza Brinell totalmente automática.
 |  |  |
 |  |
La estructura del pórtico está diseñada para probar la dureza de piezas de trabajo grandes y personalizables. Mediante un sistema de control numérico específico, un sistema de control electrónico de bucle cerrado aplica la fuerza de prueba. El sistema de transmisión está completamente accionado por un motor paso a paso y un husillo de bolas.
Con una baja tasa de fallos, la máquina requiere un mantenimiento mínimo, lo que ahorra tiempo y mano de obra. Funciona sin necesidad de aceite hidráulico y se mantiene estable y fiable, incluso en entornos con fluctuaciones de temperatura significativas.
Aplicación
Adecuado para ensayos de dureza de hierro fundido, acero, metales no ferrosos y aleaciones blandas. También se puede utilizar para probar ciertos materiales no metálicos, como plásticos duros y baquelita.
Mecanismo de carga
El sistema utiliza tecnología avanzada de carga basada en sensores de circuito cerrado, lo que garantiza cero errores de carga relacionados con el impacto. Con una frecuencia de monitoreo de 100 Hz, alcanza una precisión de control de hasta el 0.5 % durante todo el proceso.
El sistema de carga está conectado directamente al sensor de carga, eliminando cualquier componente intermedio. El sensor mide la fuerza aplicada al cabezal de presión en tiempo real, lo que permite ajustes precisos. Se utiliza tecnología de carga coaxial, sin palancas, lo que garantiza la resistencia del sistema a errores causados por la fricción y otras influencias mecánicas.
El mecanismo de elevación por tornillo de avance funciona dentro de un sistema de circuito cerrado e incorpora cojinetes lineales dobles sin fricción, lo que garantiza un movimiento suave de la sonda. Este diseño reduce significativamente el riesgo de envejecimiento o errores típicos de los sistemas tradicionales accionados por tornillo.
Mecanismo de control eléctrico
Equipado con una caja de control eléctrico de alta calidad, el sistema utiliza componentes confiables de marcas reconocidas junto con un sistema de control servo de precisión para garantizar un funcionamiento estable y preciso.
Características de seguridad
Todas las trayectorias de movimiento están protegidas con interruptores de límite para garantizar el funcionamiento seguro del equipo. Salvo las piezas esenciales expuestas, la máquina cuenta con un diseño completamente cerrado para mayor seguridad del usuario.
Operación y visualización
El sistema, que se opera a través de una interfaz de pantalla táctil controlada por computadora, ofrece un diseño ergonómico e intuitivo que es a la vez funcional y visualmente optimizado.
Medición y lectura de sangrías
Cuenta con un sistema de medición de dureza Brinell completamente automático, que ofrece resultados precisos y consistentes sin entrada manual.
Cámara y sistema de medición opcionales
Funciones principales
- Medición automática: captura automáticamente la sangría, mide su diámetro y calcula el valor de dureza Brinell correspondiente.
- Medición manual: permite la medición manual de la sangría, y el sistema calcula el valor de dureza Brinell en función de la entrada.
- Conversión de dureza: convierte los valores de dureza Brinell (HB) en otras escalas de dureza como Vickers (HV), Rockwell (HR) y más.
- Estadísticas de datos: calcula automáticamente valores estadísticos, incluidos el promedio, la varianza y otras métricas relevantes.
- Alertas fuera de rango: señala resultados anormales; el sistema alerta a los usuarios si el valor de dureza excede el umbral especificado.
- Generación de informes de prueba: Crea automáticamente informes de prueba en formato Word editable. Los usuarios pueden personalizar las plantillas de informes.
- Almacenamiento de datos: guarda todos los datos de medición, incluidas las imágenes de sangría, para referencia futura.
- Características adicionales: incluye un conjunto completo de herramientas de procesamiento y medición de imágenes, como captura de imágenes, calibración, mejora, mediciones geométricas, anotación, gestión de álbumes de fotos e impresión programada.
Interfaz de software
Interfaz de configuración
Resultados
