Probador de impacto inclinado - Qualista™ IIT2000

Probador de impacto inclinado Qualista™ IIT2000

El probador de impacto inclinado Qualista™ IIT2000 simula condiciones reales para evaluar la resistencia de un producto a daños por impacto durante la manipulación, el apilado en estanterías, el deslizamiento de motores, la carga y descarga de locomotoras y el transporte. También es adecuado para su uso en instituciones de investigación científica, universidades, centros de pruebas de tecnología de embalaje, fábricas de materiales de embalaje y departamentos relacionados con el comercio exterior y el transporte. Este equipo se utiliza comúnmente para ensayos de impacto en pendientes.

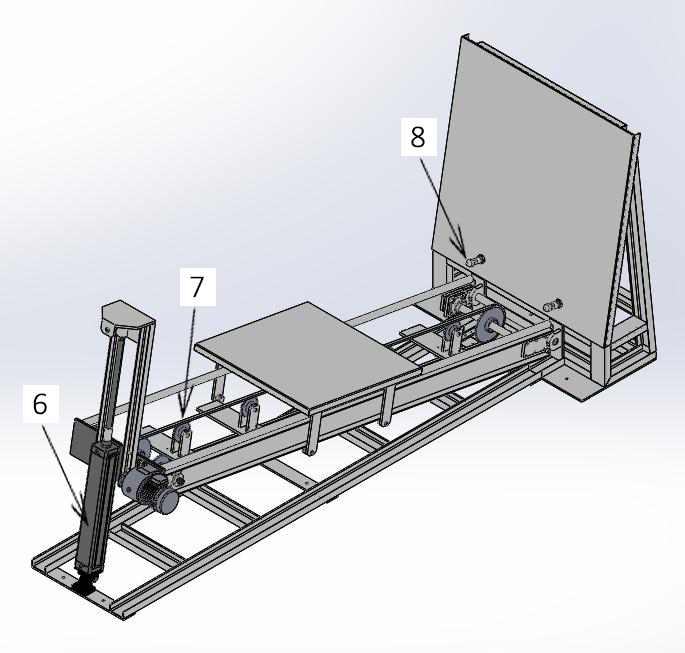

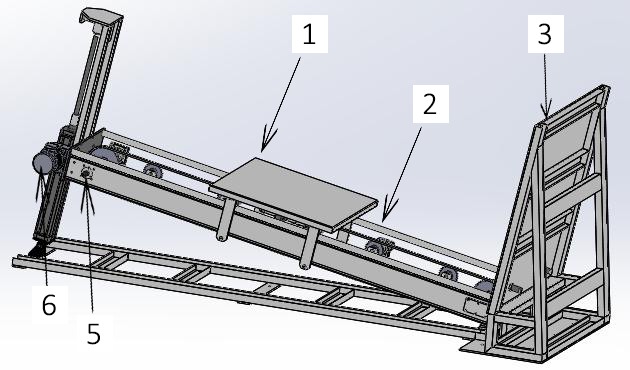

Estructura de la máquina

Descripción de Componente

1. Coche de impacto:Soldada con acero de 45#, tiene una alta resistencia al impacto. En comparación con el modelo anterior, elimina el carro de tracción y presenta una estructura especial de liberación de impacto, lo que reduce el volumen de la máquina, ahorra espacio en el laboratorio y disminuye la tasa de avería.
2. Pista deslizante:Utiliza vigas en I y rieles paralelos de alta resistencia para minimizar la fricción entre las pistas y las ruedas durante las pruebas.
3. Placa de impacto:Soldado con acero n.° 45, permanece indeformado bajo una energía de impacto de 1000 KG.
4. Sistema motor:Utiliza un motor de frecuencia variable y un reductor para impulsar el vehículo de impacto hacia arriba y luego soltarlo, lo que permite que el vehículo se deslice libremente. La velocidad de impacto se calcula automáticamente durante el deslizamiento.
5. Codificador de desplazamiento: Calcula la distancia de impacto durante la prueba. Los clientes pueden configurar la velocidad de impacto mediante un programa de control PLC.
6. Cilindro de elevación:La pista permanece horizontal durante la instalación de la muestra. Cuando comienza la prueba, se eleva automáticamente hasta un ángulo de 10 grados.
7. Transmisión:Se utiliza para levantar la placa de prueba.
8. Amortiguador hidráulico:Reduce el impacto entre el carro de impacto y la placa de impacto.

Vistas 3D del probador de impacto inclinado

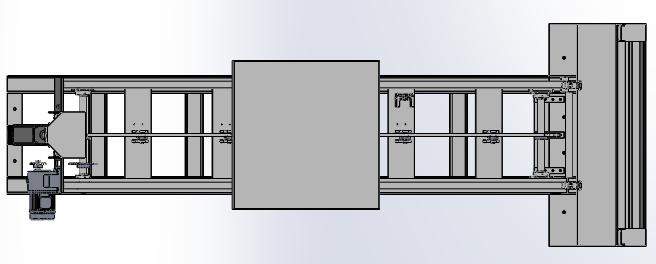

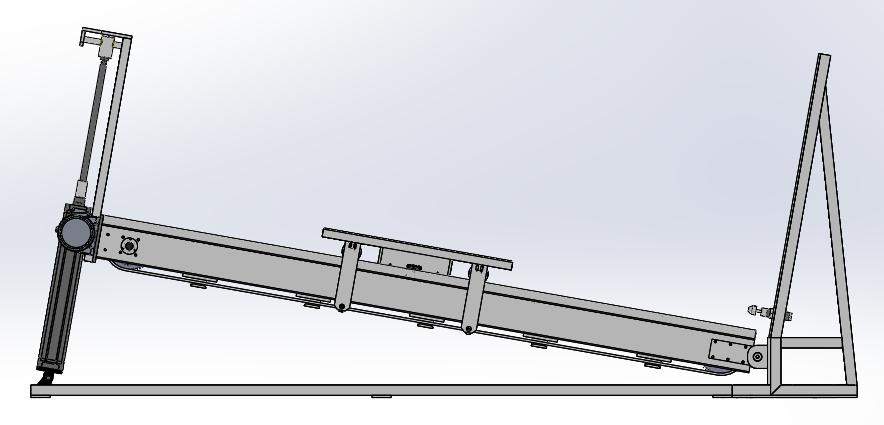

Vista principal	Vista superior

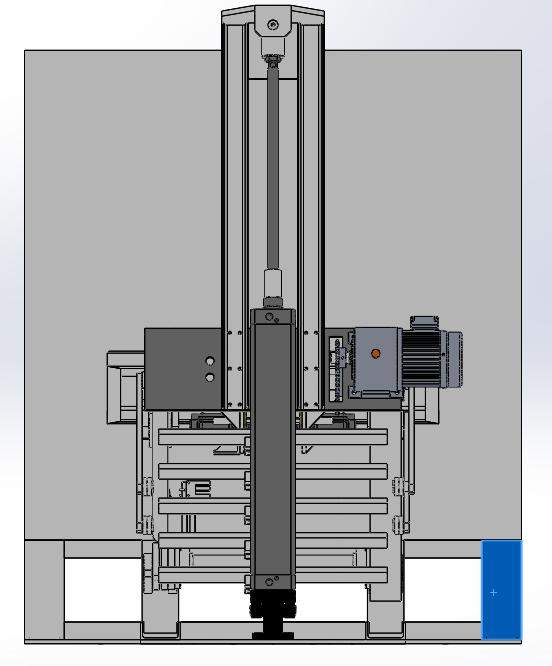

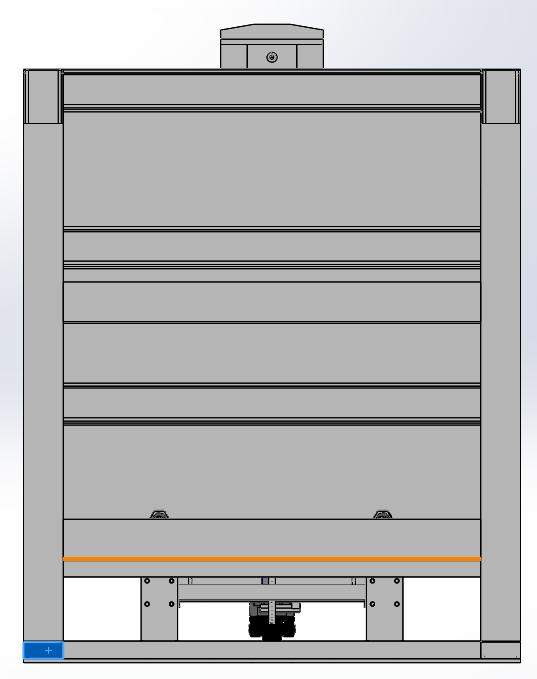

Vista frontal	Vista trasera
