Analyseur de carbone et de soufre (neuf)

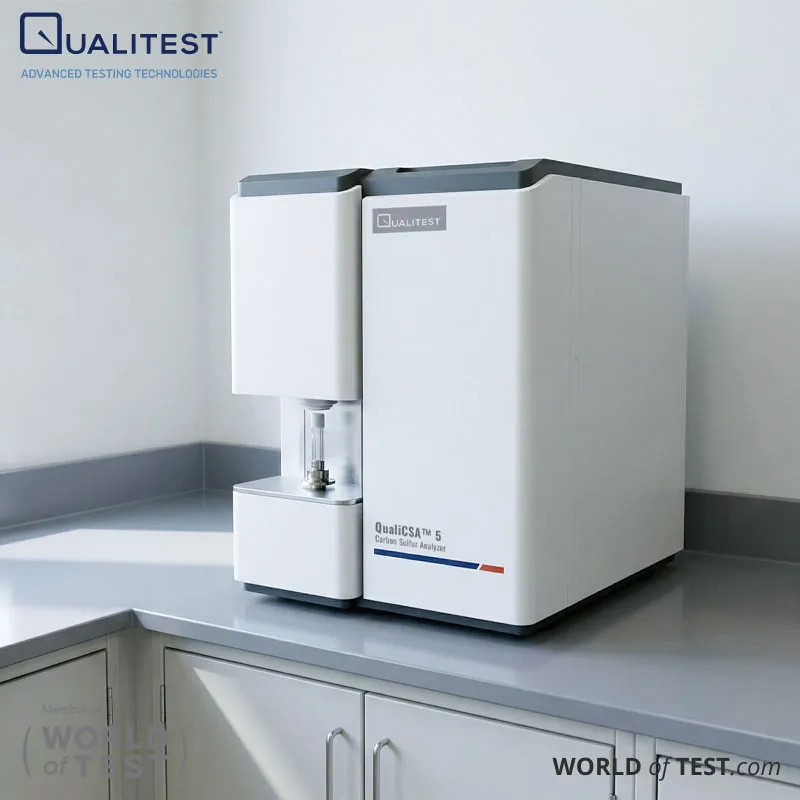

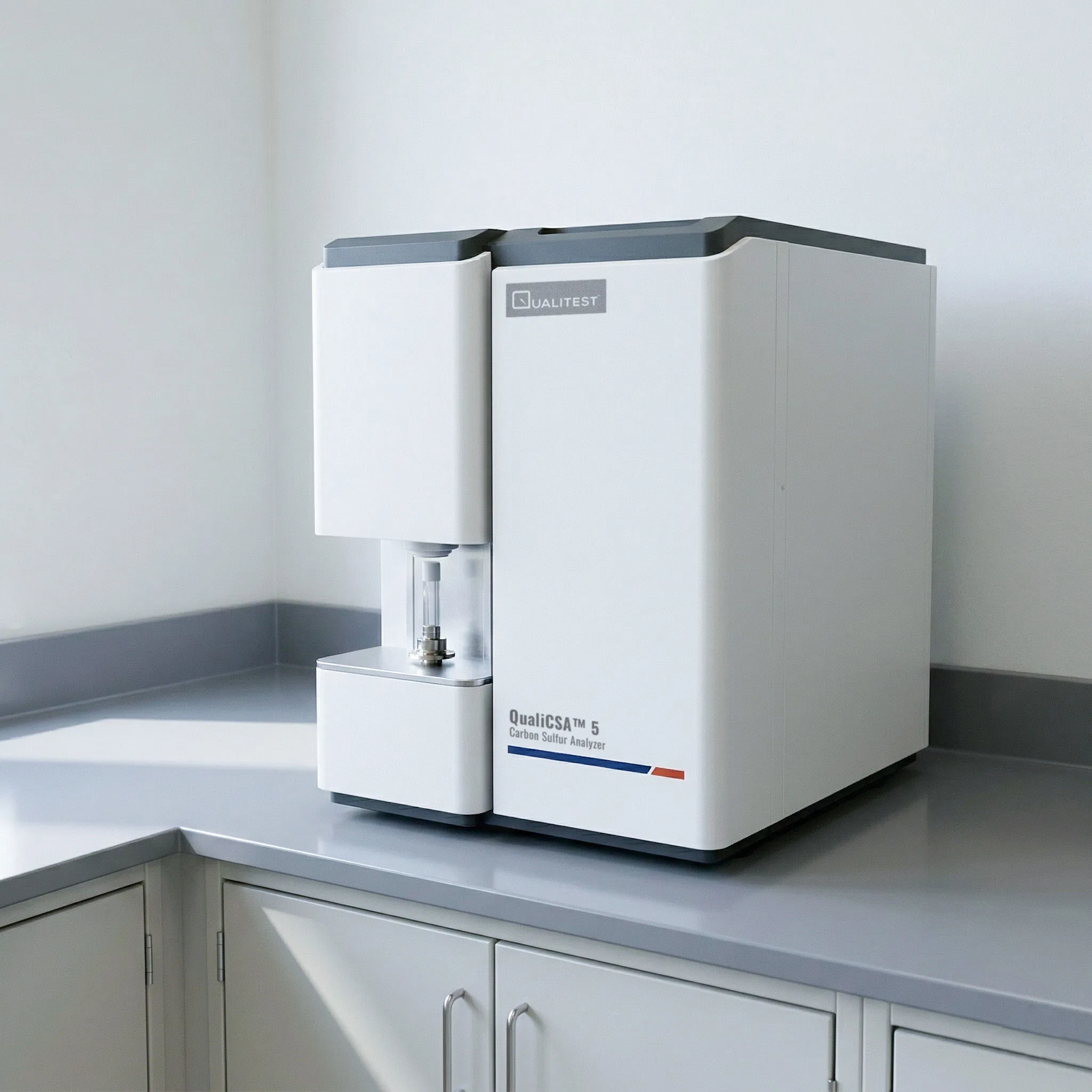

Analyseur de carbone et de soufre (nouveau) – QualiCSA™ 5
L'analyse du carbone et du soufre est une étape essentielle du contrôle qualité lorsque la chimie influe sur la qualité des métaux, la soudabilité et la conformité. L'analyseur de carbone et de soufre QualiCSA™ 5 est un système de détection infrarouge (IR) par combustion haute fréquence, conçu pour fournir rapidement et de manière reproductible des résultats totaux C/S dans des échantillons inorganiques solides. Deux configurations sont présentées dans la brochure : le modèle QualiCSA™ 5, à usage général, et le modèle QualiCSA™ 5M, dédié à la géologie et à l'analyse minérale.
Le QualiCSA™ 5 effectue la combustion de l'échantillon dans l'oxygène à l'aide d'un four à induction haute fréquence, puis mesure le CO₂ et le SO₂ grâce à des cellules infrarouges multicanaux. Le circuit de gaz intègre des systèmes de contrôle de la poussière et de l'humidité, une conversion catalytique et une régulation du débit afin de garantir la stabilité des résultats pour différentes matrices.
Le système prend en charge des cycles de test rapides pour les décisions de production, ainsi que des outils logiciels pour l'étalonnage, la configuration des méthodes et la sécurité des données. Des options telles qu'un piège à halogènes, la manipulation d'échantillons humides et un passeur d'échantillons automatique haute capacité permettent d'adapter l'analyseur aux besoins réels de débit du laboratoire.
Analyseur de carbone et de soufre (nouveau) – Application QualiCSA™ 5
- Contrôle qualité des aciers, fontes et alliages : l’analyse du carbone et du soufre permet de vérifier la nuance, de contrôler la fusion et de réaliser les tests de libération finale. Une faible tolérance est essentielle pour obtenir des aciers plus purs, tandis qu’une plus grande précision est nécessaire à la production en fonderie et en alliages. Des délais d’exécution rapides contribuent à réduire les retouches et permettent un contrôle plus strict du processus.
- Métaux non ferreux et superalliages : De nombreux alliages non ferreux nécessitent un contrôle rigoureux du rapport carbone/solide en raison du risque de fragilisation et de leur comportement lors des étapes de transformation ultérieures. La combustion haute fréquence avec détection infrarouge permet des contrôles rapides en production et à réception. La manipulation reproductible des gaz contribue à réduire la dérive sur les longs quarts de travail.
- Carbures cémentés et nouveaux matériaux énergétiques : la teneur en carbone influe souvent sur l’équilibre des phases et les performances finales des matériaux composites. Une combustion stable et un conditionnement des gaz constant permettent d’obtenir des résultats comparables d’un lot à l’autre. Ceci facilite le travail des laboratoires de développement et du contrôle qualité en production grâce à l’utilisation d’un même processus.
- Minerais, sols, sables, verre et échantillons minéraux : la configuration minérale est adaptée aux matrices complexes pouvant être pulvérulentes, humides ou corrosives. Une attention particulière est portée à l’élimination de l’humidité et à la protection contre la corrosion pour une meilleure stabilité à long terme. Cette approche convient aux minerais de fer, de cuivre, à la bauxite, aux minerais de métaux rares, au charbon, à la fluorite et aux matériaux de type grès mentionnés dans la brochure.
Normes
- ISO 15350 : Dosage total du carbone et du soufre par absorption infrarouge après combustion dans un four à induction
- ASTM E1019 : Détermination du carbone et du soufre dans l’acier et les alliages apparentés (méthodes instrumentales)
- ISO/CEI 17025 : Cadre de compétences des laboratoires pour les méthodes validées, la traçabilité et les contrôles de qualité
Analyseur de carbone et de soufre (nouveau) – QualiCSA™ 5 Caractéristiques principales

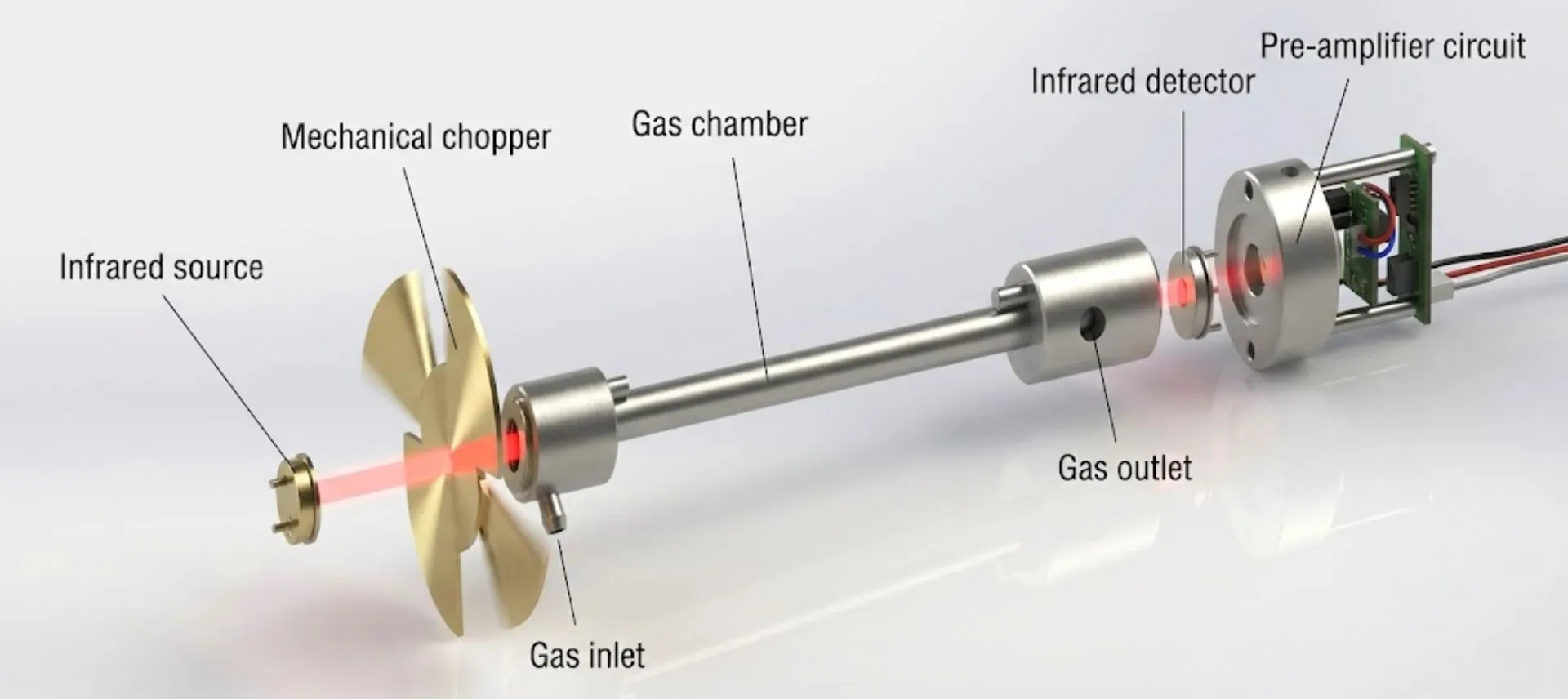

Système de détection infrarouge
- Utilise un chemin de signal infrarouge à double circuit analogique, à filtrage d'ordre élevé. Un filtrage analogique elliptique est appliqué afin de réduire les erreurs d'échantillonnage pouvant survenir avec des filtres purement numériques.
- Ce modèle est équipé en standard de trois canaux IR indépendants (2 pour le carbone et 1 pour le soufre faible). Un canal pour le soufre élevé peut être ajouté en option pour porter le nombre de canaux à quatre.
- Les détecteurs infrarouges utilisent des éléments de détection pyroélectriques à semi-conducteurs importés, dotés d'une disposition optique structurée et de circuits de traitement analogiques, afin d'améliorer la stabilité du signal lors de l'analyse du carbone et du soufre.
- Un moteur hacheur synchrone à commande stable est utilisé pour le fonctionnement continu du système de modulation optique.
- Les sources de lumière infrarouge sont sélectionnées pour leur rendement optique stable et leur résistance à l'oxydation lors d'une utilisation prolongée.
- La chambre à gaz est à température contrôlée afin de maintenir le gaz analytique à une température stable pendant la mesure.
- La zone de la source et du détecteur IR fonctionne sous une légère pression positive avec un gaz protecteur purifié afin d'isoler le système des influences de l'atmosphère ambiante.

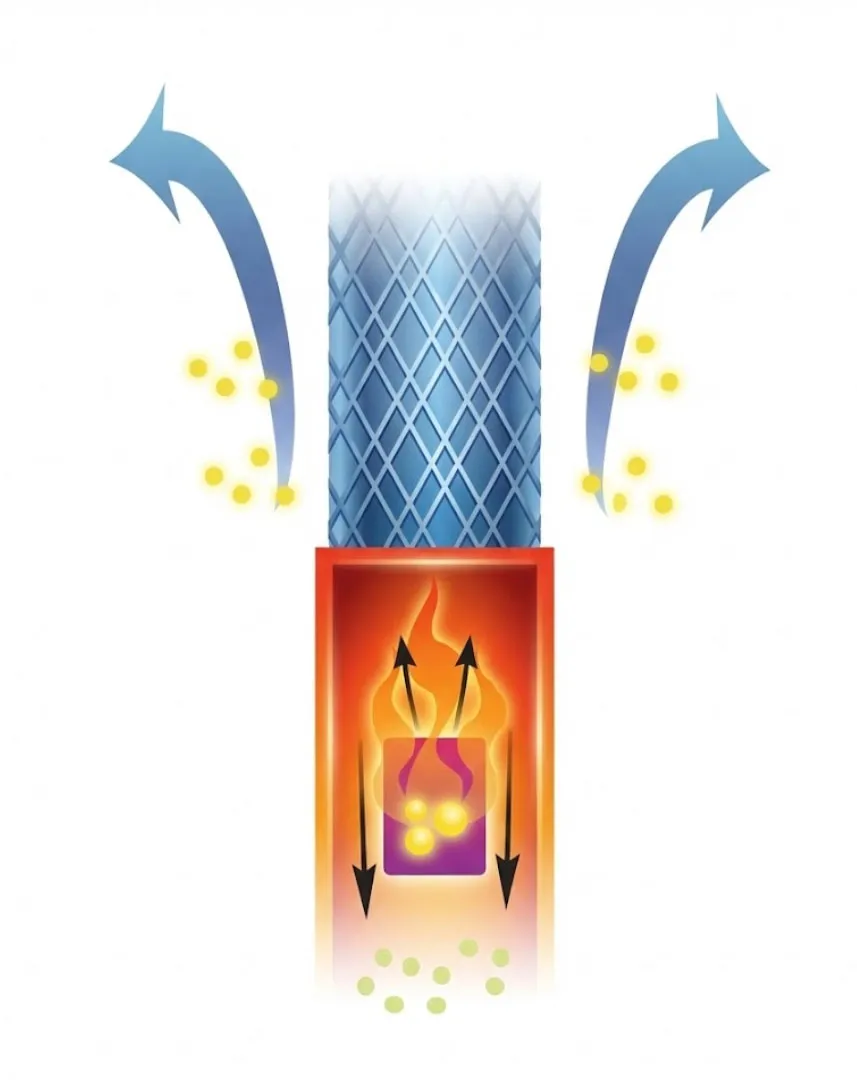

Système d'extraction à haute efficacité
- Utilise un système d'extraction articulé autour de trois fonctions liées : pré-purge de la chambre du four, évacuation directe des cendres et nettoyage automatique à double brosse.
- Prend en charge les routines analytiques programmables et s'adapte à différents types d'échantillons grâce à des paramètres de méthode flexibles.
- Le système d'élimination des poussières utilise une configuration de circuit de gaz conçue pour réduire le volume mort et minimiser l'influence de l'adsorption/désorption sur les résultats.
- Comprend un contrôle automatique des fuites grâce à la surveillance de la pression du gaz vecteur afin d'améliorer la fiabilité et de simplifier les décisions de maintenance.
- Ajoute une protection anticorrosion au circuit des gaz afin de réduire les risques de dommages causés par les sous-produits de combustion agressifs.
- Les dispositifs de sécurité matériels comprennent un système anti-pincement de la tête de four, un fonctionnement sécurisé à la pression d'air et un arrêt automatique en cas de coupure de courant.

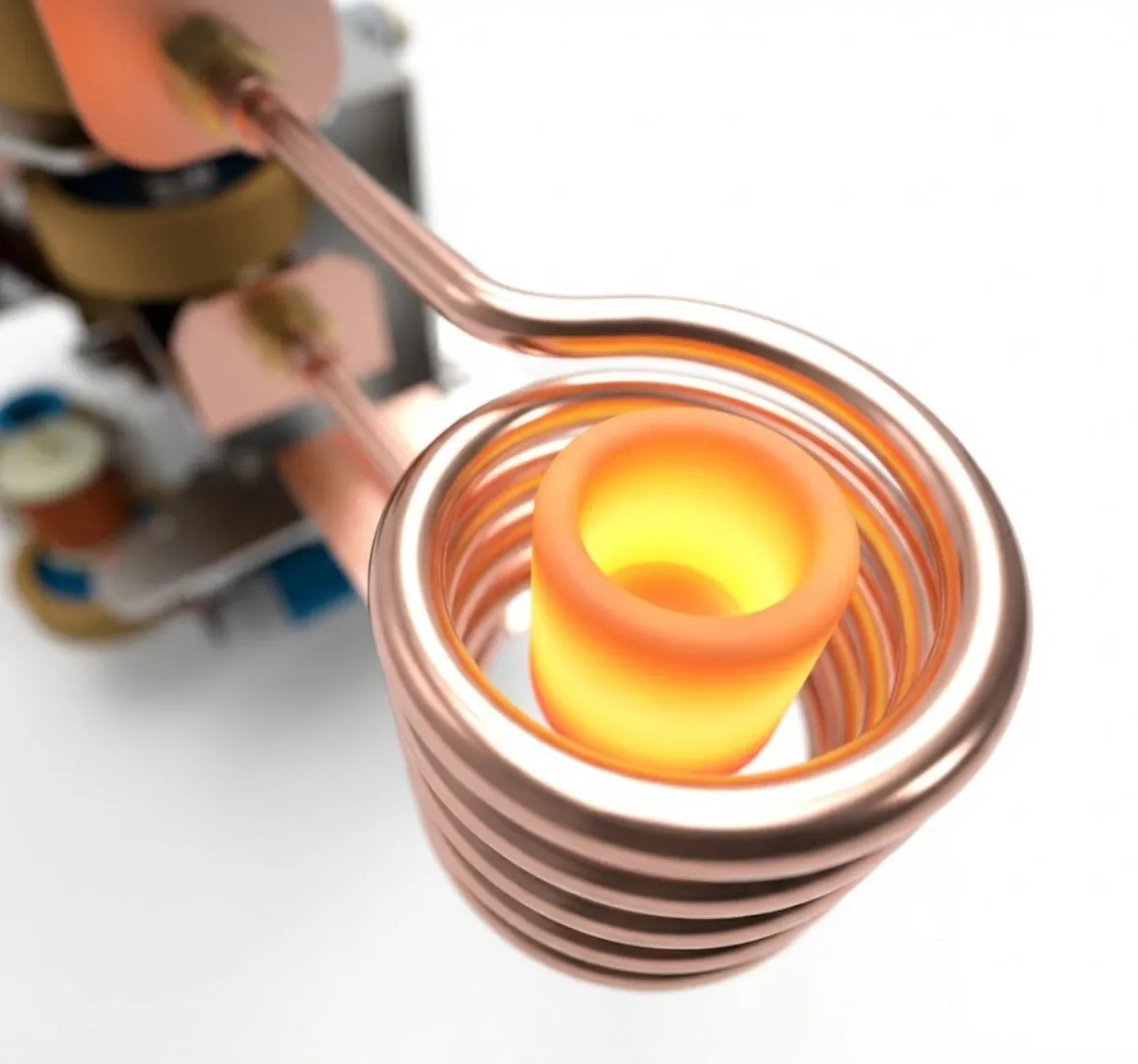

Système de four à combustion haute fréquence
- Utilise une source de chaleur performante avec une structure blindée à double chambre. Des hublots d'observation refroidis par air et une protection du tube assurent un fonctionnement stable.
- Fonctionne à 13.56 MHz avec une puissance réglable de 2.7 kVA pour assurer une combustion complète de divers échantillons solides inorganiques.
- Intègre une conception d'isolation de l'alimentation et une approche de condensateur traversant pour réduire la diaphonie et stabiliser la sortie haute fréquence.
- Comprend un blindage contre les rayonnements du guide d'ondes pour gérer les émissions à haute fréquence et assurer un fonctionnement plus sûr en laboratoire, conformément aux limites de rayonnement mentionnées dans la brochure.
Système de contrôle de débit
- Utilise un contrôle différentiel de micro-pression et une régulation électronique de débit de haute précision pour maintenir un débit de gaz analytique stable.
- La régulation basée sur le PID permet une stabilisation rapide du flux, ce qui permet de démarrer les tests rapidement après le démarrage.
- Comprend un mode veille automatique d'économie de gaz pour réduire la consommation lorsque l'appareil est inactif.
- La conception du circuit de gaz utilise un système de routage des flux basé sur des vannes, destiné à simplifier le trajet, à réduire le volume mort et à améliorer la stabilité pendant les cycles de mesure.

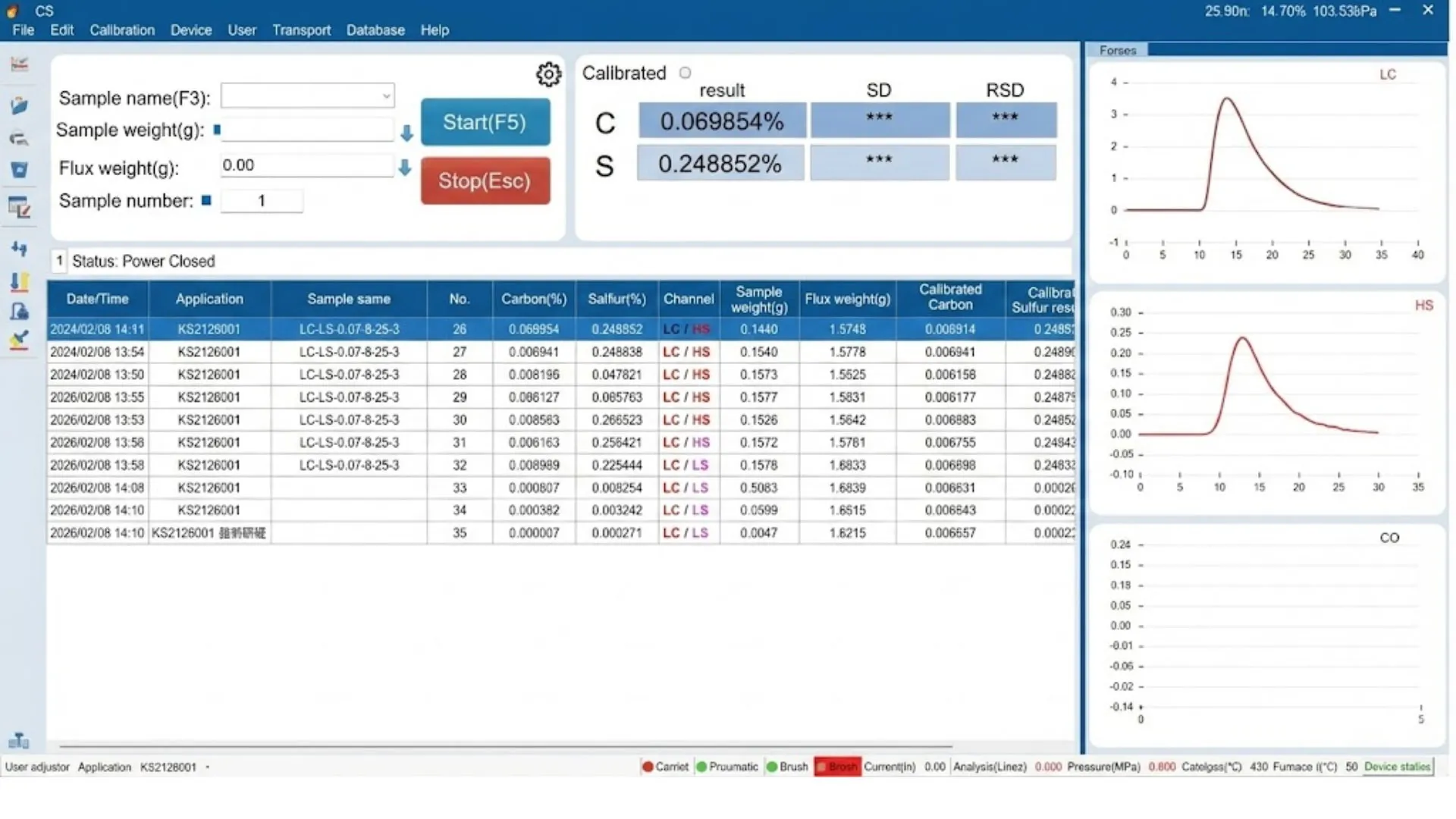

Logiciel convivial

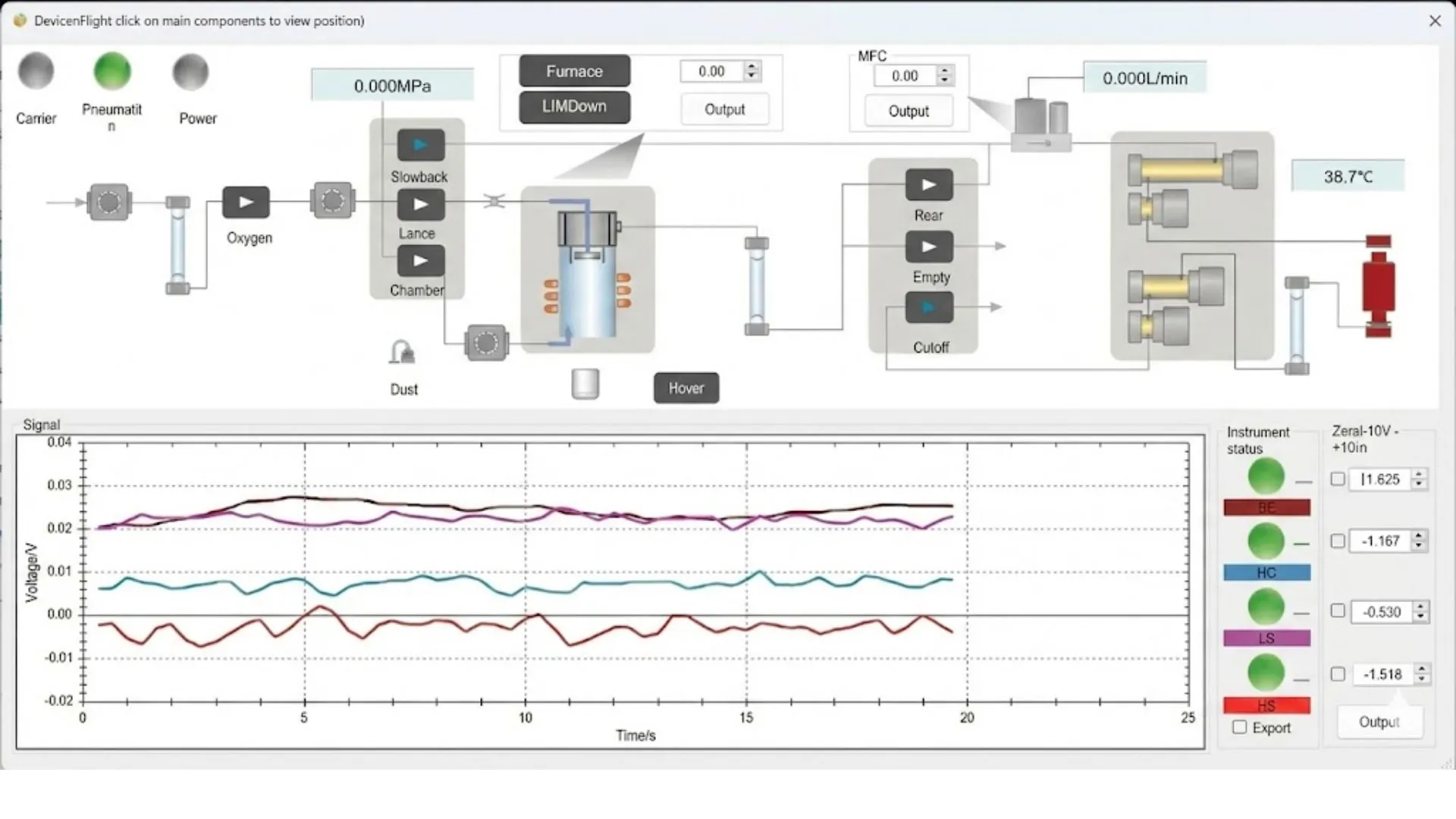

- L'interface de type jumeau numérique affiche l'état des instruments, les tendances et les instructions d'utilisation et de maintenance.
- Les guides et contenus de référence intégrés facilitent l'apprentissage à la demande pour les tâches d'exploitation et de maintenance courantes.
- La configuration des méthodes prend en charge de nombreuses routines analytiques, avec une interface utilisateur simplifiée conçue pour le contrôle qualité de la production de routine et l'utilisation en laboratoire.
- Deux modes de fonctionnement prennent en charge différentes charges de travail :
- Mode d'analyse rapide : combine les comportements de pré-purge et d'évacuation directe des cendres pour raccourcir le temps de réinitialisation et de cycle.
- Mode d'analyse standard : utilise l'évacuation directe des cendres et un nettoyage à double brosse pour réduire les résidus de poussière entre les tests.
- Bascule automatiquement entre les canaux de mesure haut et bas pour une couverture de plage étendue.
- Les options d'étalonnage comprennent les flux de travail d'étalonnage monopoint, de base, multipoint et à blanc.
- Le contrôle d'accès par clé USB est pris en charge ; le fonctionnement est désactivé lorsque la clé est retirée.
- Des algorithmes de compensation multiparamètres sont inclus afin de réduire l'influence de l'environnement sur les résultats :
- Compensation du CO pour corriger l'effet du monoxyde de carbone sur les déclarations de carbone
- Compensation de la pression atmosphérique pour réduire les variations de mesure liées à la pression
Théorie et méthode
QualiCSA™ 5 réalise l'analyse du carbone et du soufre par combustion par induction haute fréquence dans l'oxygène. La combustion convertit les composés carbonés en CO/CO₂ et le soufre en SO₂. Le flux gazeux est traité pour éliminer les poussières et l'humidité, puis le monoxyde de carbone est converti en CO₂ pour une mesure complète du carbone. Des cellules infrarouges mesurent l'absorption du CO₂ et du SO₂, et le logiciel calcule les teneurs totales en carbone et en soufre à partir de courbes d'étalonnage.

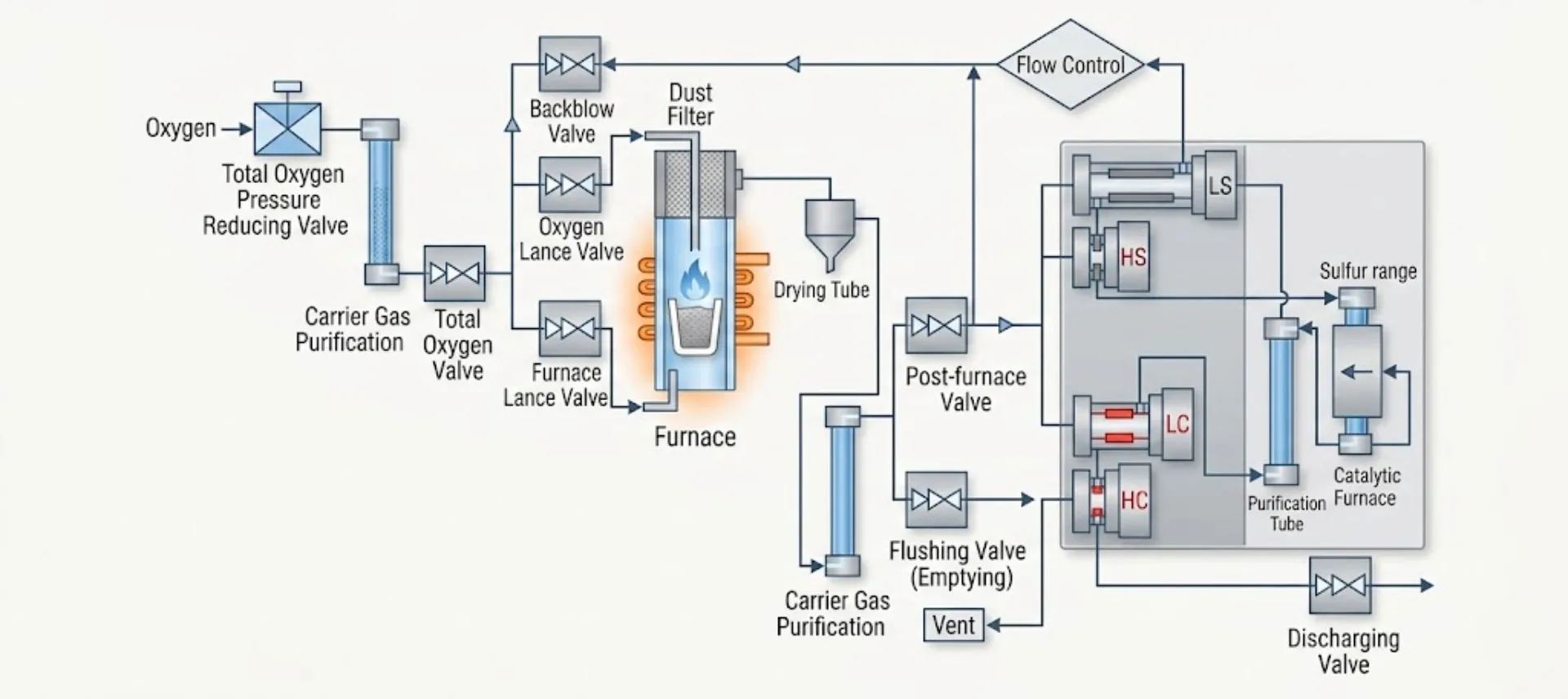

Ce schéma illustre le circuit des gaz à l'intérieur de l'analyseur de carbone et de soufre QualiCSA™ 5 lors de la combustion haute fréquence et de la détection infrarouge. Il explique le contrôle de l'oxygène, le nettoyage et le séchage des gaz de combustion, ainsi que la mesure des signaux de carbone et de soufre par les cellules infrarouges avant leur émission par les gaz d'échappement.
Principe de fonctionnement
1) Alimentation en oxygène et contrôle de la pression
- La vanne de réduction de pression d'oxygène total régule la pression d'oxygène entrante afin de maintenir un débit stable.
- L'oxygène passe ensuite par un système de purification de gaz vecteur afin d'éliminer les contaminants susceptibles d'affecter l'analyse du carbone et du soufre à de faibles concentrations (ppm).
- La vanne d'oxygène total sert de commande principale marche/arrêt pour l'arrivée d'oxygène dans le système.
2) Acheminement de l'oxygène vers le four
Deux circuits d'oxygène contrôlés alimentent la zone de combustion :
- La vanne à lance à oxygène fournit l'oxygène nécessaire au soutien de la combustion et au transport stable des gaz.
- La vanne de la lance du four dirige l'oxygène dans la zone du four pour assurer la combustion complète de l'échantillon.
Une vanne de purge est prévue pour inverser brièvement le flux d'oxygène en cas de besoin. Cela permet de dégager les conduites et de réduire l'entraînement de poussière dans le circuit de gaz.
3) Capture de poussière et élimination de l'humidité
Après la combustion, des gaz chauds pénètrent :
- Filtre à poussière pour piéger les cendres de combustion et les débris particulaires.
- Tube de séchage pour éliminer la vapeur d'eau afin que les cellules IR ne dérivent pas ou ne se saturent pas pendant la mesure.
Cette section protège le système optique et améliore la répétabilité entre les échantillons.
4) Fonctions de commutation et de purge après le four
- La vanne située après le four contrôle si le gaz passe en mode de mesure.
- La vanne de purge (vidange) permet au système de purger et de réinitialiser le circuit de gaz entre les tests.
- Une deuxième étape de purification du gaz vecteur peut stabiliser davantage le flux de gaz avant la mesure.
5) Cellules de contrôle de flux et de détection IR
Le bloc de contrôle de débit assure un flux de gaz constant à travers la chambre de mesure. La stabilité du débit est essentielle car l'absorption infrarouge dépend d'un volume et d'un trajet de gaz constants.
À l'intérieur de la chambre de mesure se trouvent plusieurs canaux IR :
- LC / HC = canaux à faible et à forte teneur en carbone
- LS / HS = canaux à faible et à forte teneur en soufre
Cette conception permet une large plage dynamique. L'analyseur peut utiliser les canaux bas pour les niveaux de traces et basculer vers les canaux hauts pour les concentrations plus élevées.
6) Purification, conversion catalytique et échappement
Avant de vous défouler :
- Le gaz traverse un tube de purification afin de protéger les composants situés en aval.
- Un four catalytique convertit les gaz selon les besoins pour un reporting carbone précis et un traitement plus propre des gaz d'échappement.
- La soupape de décharge évacue en toute sécurité le gaz traité de l'instrument.
Pourquoi toutes ces étapes sont importantes
- Gaz plus propre = meilleure stabilité à faible concentration (étapes de purification + dépoussiérage + séchage).
- Débit constant = lectures IR répétables (contrôle du débit avant les cellules IR).
- Large gamme sans reconfiguration matérielle (canaux à faible/forte teneur en carbone et en soufre).
- Réinitialisation rapide du cycle (vanne de purge/vidange et acheminement contrôlé).
