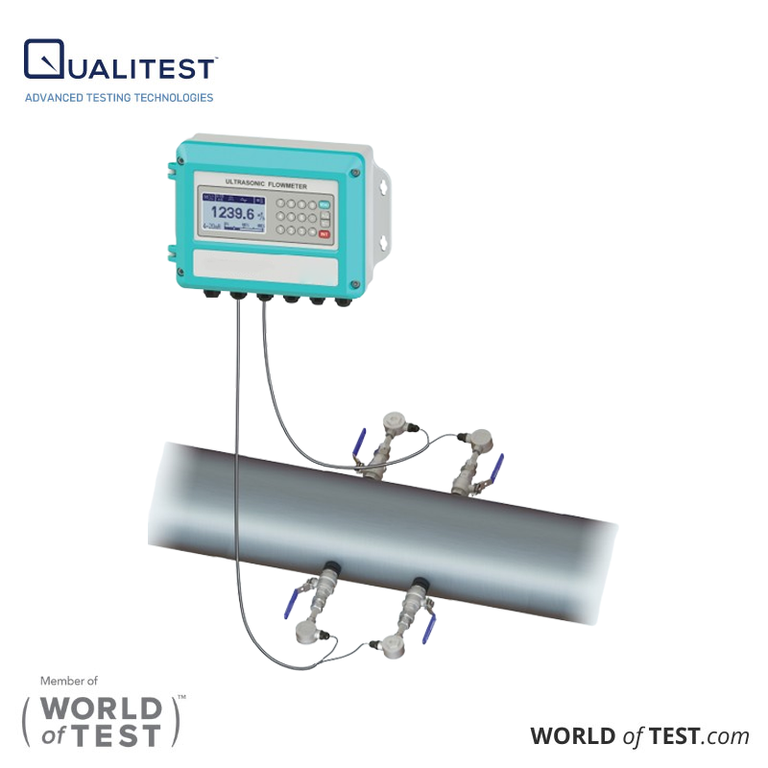

Débitmètre à ultrasons à insertion
Produit parent
Débitmètre à ultrasons à insertion
Le débitmètre à ultrasons à insertion utilise une intelligence avancée et une technologie de traitement de signaux mixtes intégrative, ce qui permet des mesures de haute précision. Grâce à un outil d'ouverture spécialisé, le transducteur à insertion peut être installé sans couper le débit d'eau. Étant donné que le transducteur est en contact direct avec le fluide, il garantit une mesure stable et fiable. Ce débitmètre à ultrasons est largement utilisé dans le contrôle des processus, la mesure de la production, le règlement des transactions et d'autres domaines. Il a connu de nombreuses applications dans les secteurs de l'approvisionnement en eau et du drainage, de la métallurgie, des industries pétrochimiques, de la gestion des ressources en eau et de la surveillance de l'énergie.
- Pas besoin de couper l'eau pendant l'installation
- Transducteurs à un canal, deux canaux et quatre canaux disponibles
- La précision de mesure varie de 0.5% à 1%, selon le nombre de canaux
- Compatible avec les diamètres de tuyaux de DN50 à DN6000
- Le grand écran LCD fournit de nombreuses informations
- Fonctionne avec des températures de fluide allant de -30°C à 160°C
- Transducteurs durables en acier inoxydable
- Peut se connecter à des transducteurs de température à trois ou quatre fils pour la mesure de l'énergie de chauffage/refroidissement
Classification des débitmètres à ultrasons à insertion
Le débitmètre à ultrasons à insertion multicanal se compose d'un convertisseur et de transducteurs d'insertion. Le convertisseur et les transducteurs d'insertion peuvent être combinés dans diverses configurations, permettant une mesure de débit à un canal, à deux canaux ou à quatre canaux pour répondre à différentes exigences de précision et scénarios de mesure.
Convertisseurs optionnels
 Convertisseur à montage fixe | |
 Convertisseur de montage mural |  Convertisseur de module |
 Convertisseur antidéflagrant |
Convertisseur pour montage sur panneau |
Transducteur en option
Transducteur à un canal |  Transducteur à deux canaux |  Transducteur à quatre canaux |
1. Débitmètre à ultrasons à insertion Montage mural
- Le convertisseur peut être monté sur des murs ou des boîtiers d'instruments
- Le grand écran LCD fournit de nombreuses informations
- Options à un canal, deux canaux et quatre canaux disponibles
- Menu de navigation avec touches à seize chiffres
- Convertisseur durable en aluminium moulé sous pression
- Equipé d'une sonde et d'une colonne de sonde en acier inoxydable
- 32 mégaoctets de mémoire, avec stockage de masse USB en option
- Peut se connecter à des transducteurs de température Pt100 à trois ou quatre fils pour la mesure de l'énergie de chaleur/refroidissement
Environnement de travail
| Converter | Transducteur | |
| Classe de protection | IP67 | IP68 |
| Humidité | ≤85% RH | IP68 |
| Température | -20 ~ 60 ℃ | -30 ℃ ~ 160 ℃ |
Paramètre essentiel
| Un canal | Deux canaux | Quatre canaux | |
| L'exactitude | ± 1% | ± 0.5% | ± 0.5% |
| Le débit (Anglais) | ≥ 0.3 m / s | ≥ 0.3 m / s | ≥ 0.1 m / s |
| Diamètre du tuyau | DN50 ~ DN6000mm | ||
| Température du liquide | -30 ℃ ~ 160 ℃ | ||
| Type de liquide | Eau, eau de mer, eaux usées, solution acide-alcaline, alcool éthylique, bière, liquide simple et même pouvant transmettre des ondes sonores, comme l'huile, etc. | ||
| Sortie du signal | Sortie 1 voie 4-20 mA, résistance électrique 0-1K (alimentation DC24V), précision 0.1% Sortie d'impulsion OCT 1 voie, largeur d'impulsion 6-1000 ms Sortie relais 1 voie ou sortie fréquence | ||
| Entrée de signal | Entrée 3 voies 4-20 mA, peut être un collecteur de données Connectez la température PT100 à trois ou quatre fils transducteur pour réaliser une mesure d'énergie de chaleur/refroidissement | ||
| Interface de données | Interface série RS485 isolée, prend en charge le MODBUS | ||
| Source d'alimentation | DC8-36V;AC10-30V;AC85-264V (110V also available) | ||
Dimension d'installation
2. Module de débitmètre à ultrasons à insertion
- Montage sur rail DIN pour installation par lots dans des boîtiers d'instruments ou des armoires de distribution
- Le grand écran LCD fournit de nombreuses informations
- Option monocanal disponible
- Menu de navigation avec commande par touches à quatre chiffres
- Mémoire intégrée de 32 mégaoctets, capable de stocker 2000 lignes de données
- Equipé d'une sonde et d'une colonne de sonde en acier inoxydable
- Petite taille et rentable
- Peut se connecter à des transducteurs de température Pt100 à trois fils pour la mesure de l'énergie de chaleur/refroidissement
Environnement de travail
| Converter | Transducteur | |
| Classe de protection | IP30 | IP68 |
| Humidité | ≤80% RH | IP68 |
| Température | -20 ~ 60 ℃ | -30 ℃ ~ 160 ℃ |
Paramètre essentiel
| Un canal | |||
| L'exactitude | ± 1% | ||
| Le débit (Anglais) | ≥ 0.3 m / s | ||
| Diamètre du tuyau | DN50 ~ DN6000mm | ||
| Température du liquide | -30 ℃ ~ 160 ℃ | ||
| Type de liquide | Eau, eau de mer, eaux usées, solution acide-alcaline, alcool éthylique, bière, liquide simple et même pouvant transmettre des ondes sonores, comme l'huile, etc. | ||
| Sortie du signal | Sortie 1 voie 4-20 mA, résistance électrique 0-1K (Alimentation DC24V), précision 0.1% Sortie d'impulsion OCT 1 voie, largeur d'impulsion 6-1000 ms Sortie relais 1 voie ou sortie fréquence | ||
| Entrée de signal | Entrée 3 voies 4-20 mA, peut être un collecteur de données Connectez la température PT100 à trois ou quatre fils transducteur pour réaliser une mesure d'énergie de chaleur/refroidissement | ||
| Interface de données | Interface série RS485 isolée, prend en charge le MODBUS | ||
| Source d'alimentation | DC8-36V;AC10-30V (110V also available) | ||
Dimension d'installation
3. Débitmètre à ultrasons à insertion Montage fixe
- Les convertisseurs peuvent être installés sur des surfaces murales ou des tuyaux
- Le grand écran LCD fournit de nombreuses informations
- Options à un canal, deux canaux et quatre canaux disponibles
- Menu de navigation avec commande par touches capacitives à quatre chiffres
- Convertisseur durable en aluminium moulé sous pression
- Equipé d'une sonde et d'une colonne de sonde en acier inoxydable
- Peut se connecter à des transducteurs de température Pt100 à trois ou quatre fils pour la mesure de l'énergie de chaleur/refroidissement
Environnement de travail
| Converter | Transducteur | |
| Classe de protection | IP68 | IP68 |
| Température | -20 ~ 60 ℃ | -30 ℃ ~ 160 ℃ |
Paramètre essentiel
| Un canal | Deux canaux | Quatre canaux | |
| L'exactitude | ± 1% | ± 0.5% | ± 0.5% |
| Le débit (Anglais) | ≥ 0.3 m / s | ≥ 0.3 m / s | ≥ 0.1 m / s |
| Diamètre du tuyau | DN50 ~ DN6000mm | ||
| Température du liquide | -30 ℃ ~ 160 ℃ | ||
| Type de liquide | Eau, eau de mer, eaux usées, solution acide-alcaline, alcool éthylique, bière, liquide simple et même pouvant transmettre des ondes sonores, comme l'huile, etc. | ||
| Sortie du signal | Sortie 1 voie 4-20 mA, résistance électrique 0-1K (Alimentation DC24V), précision 0.1% Sortie d'impulsion OCT 1 voie, largeur d'impulsion 6-1000 ms Sortie relais 1 voie ou sortie fréquence | ||
| Entrée de signal | Entrée 3 voies 4-20 mA, peut être un collecteur de données Connectez la température PT100 à trois ou quatre fils transducteur pour réaliser une mesure d'énergie de chaleur/refroidissement | ||
| Interface de données | Interface série RS485 isolée, prend en charge le MODBUS | ||
| Source d'alimentation | DC8-36V; AC10-30V; AC85-264V (Adaptateur secteur étanche en option) (110 V également disponible) | ||
Dimension d'installation
4. Débitmètre à ultrasons à insertion antidéflagrant
- Type d'isolation antidéflagrant, adapté aux environnements inflammables et explosifs
- Classe antidéflagrante : DIIBT5
- Le grand écran LCD fournit de nombreuses informations
- Options à un canal, deux canaux et quatre canaux disponibles
- Menu de navigation avec commande par touches à quatre chiffres
- Convertisseur durable en aluminium moulé sous pression
- Equipé d'une sonde et d'une colonne de sonde en acier inoxydable
- Peut se connecter à des transducteurs de température Pt100 à trois ou quatre fils pour la mesure de l'énergie de chaleur/refroidissement
Environnement de travail
| Converter | Transducteur | |
| Classe de protection | IP65 | IP68 |
| Humidité | ≤85% RH | IP68 |
| Température | -20 ~ 60 ℃ | -30 ℃ ~ 160 ℃ |
Paramètre essentiel
| Un canal | Deux canaux | Quatre canaux | |
| L'exactitude | ± 1% | ± 0.5% | ± 0.5% |
| Le débit (Anglais) | ≥ 0.3 m / s | ≥ 0.3 m / s | ≥ 0.1 m / s |
| Diamètre du tuyau | DN50 ~ DN6000mm | ||
| Température du liquide | -30 ℃ ~ 160 ℃ | ||
| Type de liquide | Eau, eau de mer, eaux usées, solution acide-alcaline, alcool éthylique, bière, simple et même liquide qui peut transmettre des ondes sonores, telles que l'huile, etc. | ||
| Sortie du signal | Sortie 1 voie 4-20 mA, résistance électrique 0-1K (Alimentation DC24V), précision 0.1% Sortie d'impulsion OCT 1 voie, largeur d'impulsion 6-1000 ms Sortie relais 1 voie ou sortie fréquence | ||
| Entrée de signal | Entrée 3 voies 4-20 mA, peut être un collecteur de données Connectez la température PT100 à trois ou quatre fils transducteur pour réaliser une mesure d'énergie de chaleur/refroidissement | ||
| Interface de données | Interface série RS485 isolée, prend en charge le MODBUS | ||
| Source d'alimentation | DC8-36V;AC10-30V;AC85-264V (110V also available) | ||
Dimension d'installation
5. Débitmètre à ultrasons à insertion pour montage sur panneau
- Convient pour le montage sur le tableau de bord
- Le grand écran LCD fournit de nombreuses informations
- Options à un canal et à deux canaux disponibles
- Menu de navigation avec commande par touches à quatre chiffres
- Coque en plastique technique ABS
- Equipé d'une sonde et d'une colonne de sonde en acier inoxydable
- Peut se connecter à des transducteurs de température Pt100 à trois ou quatre fils pour la mesure de l'énergie de chaleur/refroidissement
Environnement de travail
| Converter | Transducteur | |
| Classe de protection | IP68 | |
| Humidité | ≤80% RH | IP68 |
| Température | -20 ~ 60 ℃ | -30 ℃ ~ 160 ℃ |
Paramètre essentiel
| Un canal | Deux canaux | ||
| L'exactitude | ± 1% | ± 0.5% | |
| Le débit (Anglais) | ≥ 0.3 m / s | ≥ 0.3 m / s | |
| Diamètre du tuyau | DN50 ~ DN6000mm | ||
| Température du liquide | -30 ℃ ~ 160 ℃ | ||
| Type de liquide | Eau, eau de mer, eaux usées, solution acide-alcaline, alcool éthylique, bière, simple et même liquide qui peut transmettre des ondes sonores, telles que l'huile, etc. | ||
| Sortie du signal | Sortie 1 voie 4-20 mA, résistance électrique 0-1K (Alimentation DC24V), précision 0.1% Sortie d'impulsion OCT 1 voie, largeur d'impulsion 6-1000 ms Sortie relais 1 voie ou sortie fréquence | ||
| Entrée de signal | Entrée 3 voies 4-20 mA, peut être un collecteur de données Connectez la température PT100 à trois ou quatre fils transducteur pour réaliser une mesure d'énergie de chaleur/refroidissement | ||
| Interface de données | Interface série RS485 isolée, prend en charge le MODBUS | ||
| Source d'alimentation | DC8-36V;AC10-30V (110V also available) | ||
Dimension d'installation
6. Introduction au transducteur de débitmètre à ultrasons à insertion
Transducteur d'insertion standard (ATC-1)
 |
|
Transducteur d'insertion allongé (ACT-2)
 |
|
Transducteur à insertion parallèle (ATP-1)
 |
|
cerceau de tuyau
Le transducteur à insertion peut être installé sans soudure à l'aide d'un collier de serrage, ce qui permet d'installer le débitmètre à ultrasons à insertion sans interrompre le débit d'eau. Cette méthode est particulièrement adaptée à l'installation sur des tuyaux en ciment, en fonte, en PVC, en cuivre ou en composite.
