Testeur d'emboutissage et d'emboutissage profond de tôles

Testeur d'emboutissage profond et de formage de tôles – QualiCDTT™ 60
Catégories de Produits
Équipement d'essai de métaux
Normes
EN 1669
ISO 11531
ISO 1520
ISO 20482
Voir le PDF

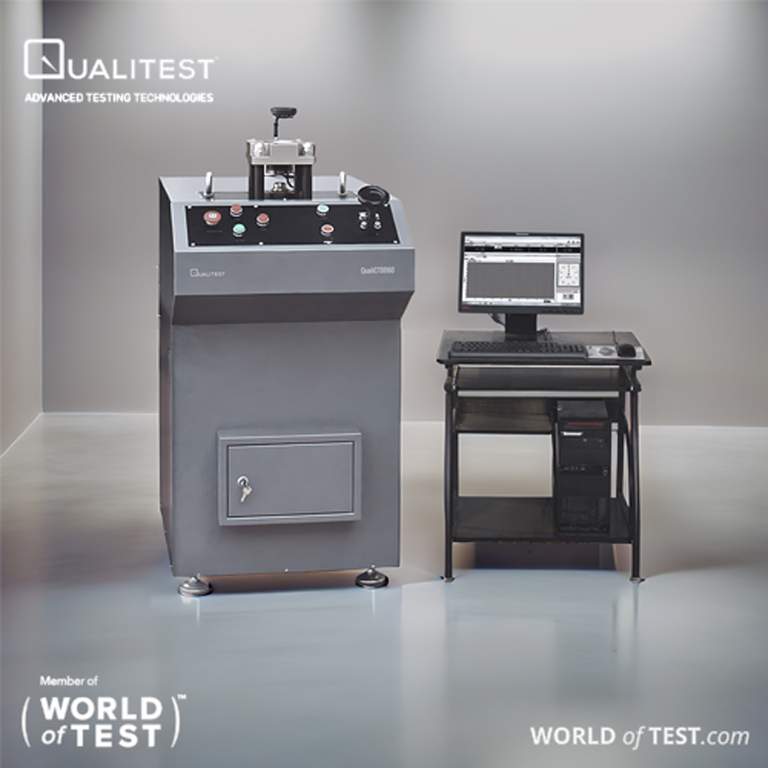

Machine d'essai d'emboutissage profond et de formage de tôles QualiCTDD™ 60

Cette avancée Machine d'essai d'emboutissage profond et d'emboutissage contrôlée par ordinateur est un instrument de précision pour tester les performances de processus des tôles et des bandes métalliques. L'essai d'emboutissage Erichsen est réalisé selon les normes ISO 20482 et ISO 1520. Le dispositif d'essai d'emboutissage profond ou d'emboutissage est conforme aux normes EN1669 et ISO 11531. Le dispositif d'essai d'expansion de trou est conforme aux normes ISO 16630.

Cette machine est conforme au « Test de déformation plastique Erichsen des tôles et des bandes métalliques » pour évaluer les performances de déformation plastique des tôles et des bandes métalliques. Elle peut également être utilisée pour la « Méthode de test de l'oreille des matériaux métalliques » et la « Méthode de test de la coupelle en métal non ferreux » pour tester l'anisotropie des plaques de métaux non ferreux. Avec le moule approprié, elle peut également effectuer des tests selon les normes nationales « Test du processus de coupe de peinture et de vernis de couleur » et « Performance et méthode de test du formage des tôles métalliques ».

Testeur d'emboutissage et d'emboutissage profond de tôles

Le test de ventouses consiste à utiliser une bille d'acier ou un poinçon à bille spécifié pour appliquer une pression sur l'échantillon avec une force de serrage de 10 kN jusqu'à ce que l'échantillon développe une fissure de pénétration. La profondeur de pénétration du poinçon (en mm) représente la valeur du test de déformation de la plaque, qui est utilisée pour déterminer les performances de déformation plastique du matériau.

Le test de poinçonnage de coupelle consiste à presser une plaquette (φ55, φ100) entre le bord de pression et la matrice. Sous l'impulsion du poinçon, l'échantillon subit une extension radiale et une déformation plastique en flexion, formant une coupelle cylindrique. Ce test détermine l'anisotropie indiquée par le taux de production de l'oreille. L'échantillon est un disque et le rapport de traction du disque au diamètre du poinçon est de 1.8.

Machine d'essai d'emboutissage profond et de formage de tôles QualiCTDD™ 60 Caractéristiques de la machine :

  • La machine d'essai de ventouses présente un nouveau principe structurel qui permet d'obtenir un contrôle de vitesse constant.
  • La nouvelle machine d'essai de ventouses utilise un servomoteur permanent pour un chargement à vitesse constante. Le capteur hydraulique a été remplacé par un nouveau capteur, améliorant considérablement l'exactitude et la précision des valeurs de ventouses.
  • L'instrument de mesure de la valeur du test de ventouses est une mesure de réseau (capteur de déplacement) avec une résolution de lecture de 0.001 mm, améliorant la contrôlabilité de la machine.
  • La configuration matérielle et les principes de transmission de force ont été considérablement améliorés par rapport à la machine d'origine. La configuration de contrôle informatique atteint la perfection de la machine, permettant la génération de rapports, le stockage, le traitement par lots, le dessin de courbes, etc.
  • La machine dispose d'une fonction d'arrêt automatique pour les fissures des plaques et est équipée d'une caméra pour déterminer avec précision la valeur du processus de coupe des fissures.
  • Le contrôle intégré offre une intégration élevée, des fonctions de contrôle puissantes, une capacité de traitement de données élevée et une fiabilité élevée.
  • L'ordinateur contrôle le processus de test, permettant l'affichage dynamique de la valeur de la force de serrage, de la valeur de la charge de perforation, de la valeur du processus de ventouses, de la vitesse de test et de la courbe de test.
  • Le système de test comprend des capacités de traitement de données et de graphiques, permettant l'impression d'un rapport de test complet et d'une courbe de test.
  • La pression de la charge de serrage peut être facilement ajustée pour différents matériaux.
  • Différents montages de test peuvent être facilement remplacés selon diverses méthodes de test.
  • La machine présente une structure compacte, ce qui la rend simple et facile à utiliser.


Machine d'essai d'emboutissage profond et de formage de tôles QualiCTDD™ 60 - Spécifications techniques

Force d'essai maximale

60 kN

Plage de force d'essai

0.2 kN～60 kN

Exactitude des tests

±1%

Vitesse de test

2 ~ 100 mm/min (sous contrôle d'un taux arbitraire et d'une vitesse constante)

Épaisseur de l'éprouvette de préhension

0.05 ~ 2 mm (le capteur de haute précision peut prendre en charge des tests de tôle ultra-minces)

Voyage de crampes au piston

40mm

Résolution de la valeur de ventouses

0.01mm

Configuration standard

  1. Machine principale
  2. Ordinateur
  3. Un moule pour les tests de ventouses standard
    • Un poinçon (Ø20mm)
    • Une matrice de type coussin (Ø33mm)
    • Une matrice de pressage (Ø27mm)
  4. Amplificateur de contrôle de circuit, configuré avec un encodeur photoélectrique de haute précision.
  5. Système de commande hydraulique de serrage.

Éléments facultatifs

  1. Moule de poinçonnage par emboutissage profond
  2. Moule à ventouses non standard
  3. Moule d'essai d'expansion de trou et moule d'essai de cupule de cône
