Mesin Pengukur Visi Otomatis Seri AutoVision542
Mesin Pengukur Visi Otomatis Seri AutoVision542

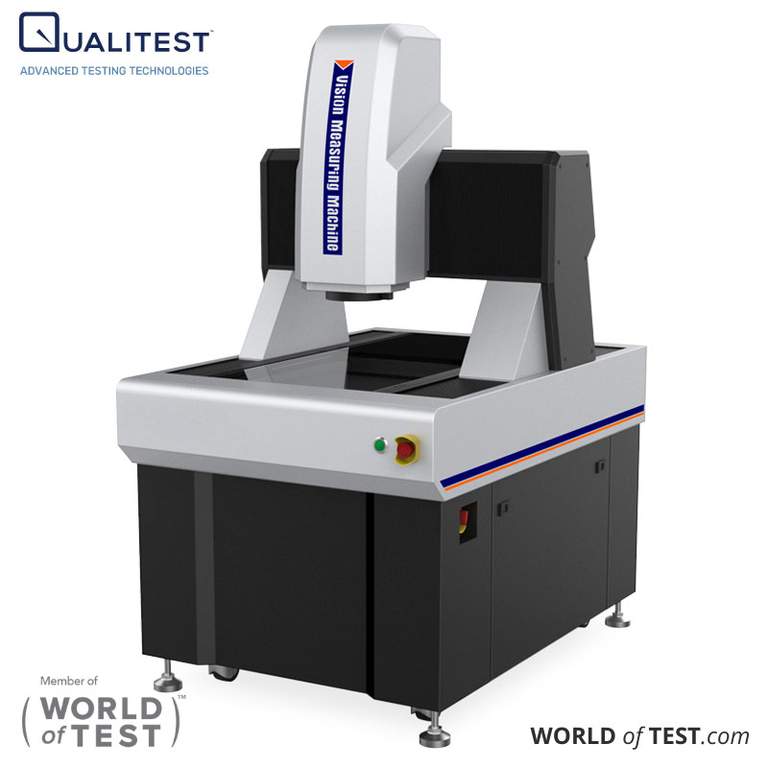

Mesin Pengukur Visi Otomatis Seri AutoVision542 adalah mesin pengukur visi bergaya gantry yang sepenuhnya otomatis yang dirancang untuk pengukuran komponen besar dengan presisi tinggi. Struktur jembatannya yang dapat digerakkan menjaga benda kerja tetap diam, memastikan akurasi dan stabilitas yang luar biasa. Ideal untuk aplikasi dalam bidang elektronik, perangkat medis, teknologi LCD, kedirgantaraan, dan banyak lagi.
Spesifikasi Teknis Mesin Pengukur Visi Otomatis Seri AutoVision542
| Komoditi | Mesin Pengukur Visi Otomatis 2.5D | Mesin Pengukur Kontak & Penglihatan Otomatis 3D | Mesin Pemindai Laser dan Pengukur Visi Otomatis 2.5D | Mesin Pengukur Multisensori Otomatis 3D | ||||||||||
| Pilih Model | Visi Otomatis 542A | VisiOtomatis542B | VisiOtomatis542C | Visi Otomatis 542D | ||||||||||
| Kode# | 523-180J | 523-280J | 523-380J | 523-480J | ||||||||||
| Jenis Sensor | Tipe A: Satu Sensor Sensor Lensa Zoom Optik |
B: Sensor Ganda Sensor Lensa Zoom ke Sensor Probe Kontak |
C: Sensor Ganda Sensor Lensa Zoom ke Sensor Laser Konfokal |
D: Tiga Sensor Sensor Lensa Zoom Sensor Probe Kontak Sensor Laser Konfokal |
||||||||||
| Perjalanan sumbu X/Y | (500*400)mm | |||||||||||||
| Perjalanan sumbu Z. | 200mm | |||||||||||||
| Skala Linier sumbu X/Y/Z-3 | Resolusi Skala Linear Eropa: 0.1um | |||||||||||||
| Mode Bimbingan | Pemandu linier presisi Kelas P, pemandu penggeser ganda jalur ganda. | |||||||||||||
| Operasi mode | Pengontrol joystick, pengoperasian Mouse, program deteksi otomatis. | |||||||||||||
| Ketepatan* | Sumbu XY：≤1.8+L/200(um) | |||||||||||||
| Sumbu Z：≤4+L/200(um) | ||||||||||||||
| Pengulangan | ± 2um | |||||||||||||
| Sistem Video** | Kamera Warna Digital Definisi Tinggi 1/1.8" | |||||||||||||
| Lensa Zoom Bermotor 8.3X | ||||||||||||||
| Pembesaran Optik: 0.6X~5.0X; Pembesaran Video: 20X~170X (monitor 21.5”) | ||||||||||||||
| Bidang Pandang (mm) (D*H*V) | Pembesaran | 0.6X | 1X | 1.5X | 2X | 2.5X | 3X | 3.5X | 4X | 4.5X | 5X | |||
| Kamera CCD 1/1.8" | 14.72x11.78x8.83 | 8.83x7.07x5.30 | 5.89x4.71x3.53 | 4.42x3.53x2.65 | 3.53x2.83x2.12 | 2.94x2.36x1.77 | 2.52x2.02x1.51 | 2.21x1.77x1.33 | 1.96x1.57x1.18 | 1.77x1.41x1.06 | ||||
| Sistem Penerangan | Kontur | Penerangan kontur paralel LED | ||||||||||||
| Permukaan | 0~255 Penerangan permukaan LED 5 cincin 8 divisi XNUMX cincin yang dapat disesuaikan tanpa langkah | |||||||||||||
| Perangkat Lunak Pengukuran | Perangkat Lunak iMeasuring | |||||||||||||
| Kapasitas beban | 25kg~50kg | |||||||||||||
| Lingkungan Kerja | Suhu 20℃±2℃, perubahan suhu<1℃/Jam; kelembaban 30%~80%RH; getaran<0.02g, ≤15Hz. | |||||||||||||
| Tegangan | 220V/50Hz/10A (110V juga tersedia) | |||||||||||||
| Dimensi (WxDxH) | (940x1463x1591) mm | |||||||||||||
| Ukuran kemasan | (1690x1300x2000) mm | |||||||||||||
| Berat Bersih | 780Kg | |||||||||||||
Catatan:
- L adalah panjang yang diukur (mm), akurasi mekanis sumbu Z dan akurasi fokus sangat terkait dengan permukaan benda kerja.
- **Pembesaran adalah nilai perkiraan, hal ini terkait dengan dimensi monitor dan resolusi.
- Bidang pandang (mm) = (diagonal x horizontal x vertikal)
- Lensa objektif 0.5X atau 2X tersedia secara opsional dan menghasilkan perbesaran gambar: 10X~64.5X atau 40X~258X.
Daftar Konfigurasi
| Pilih Model | Pengukuran Efektif Perjalanan mm | Dimensi (P*L*T) mm | |||
| sumbu X | sumbu Y | sumbu Z | Dimensi mesin | Dimensi paket | |
| VisiOtomatis432 | 300mm | 400mm | 200mm | (832*1195*1579)mm | (1380*1170*1650)mm |
| VisiOtomatis542 | 400mm | 500mm | 200mm | (940*1463*1591)mm | (1690*1300*2000)mm |
| VisiOtomatis652 | 500mm | 600mm | 200mm | (1040*1568*1591)mm | (1800*1400*2000)mm |
| VisiOtomatis862 | 600mm | 800mm | 200mm | (1157*1818*1590)mm | (2300*1700*2000)mm |
| VisiOtomatis1082 | 800mm | 1000mm | 200mm | (1357*2018*1790)mm | (2500*1900*2200)mm |
