Tampilan Digital Multifungsi
Standar

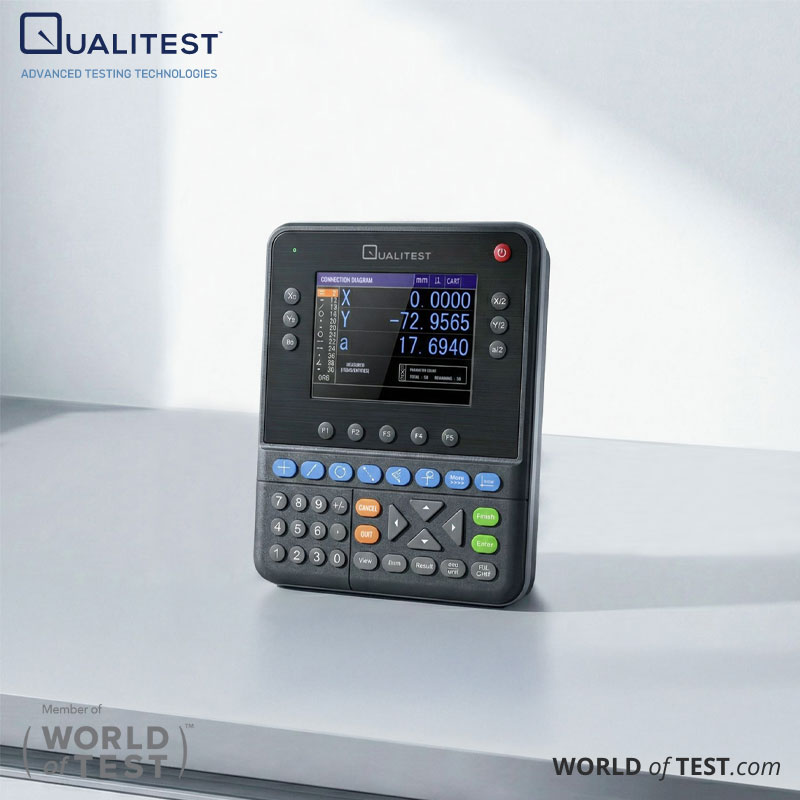

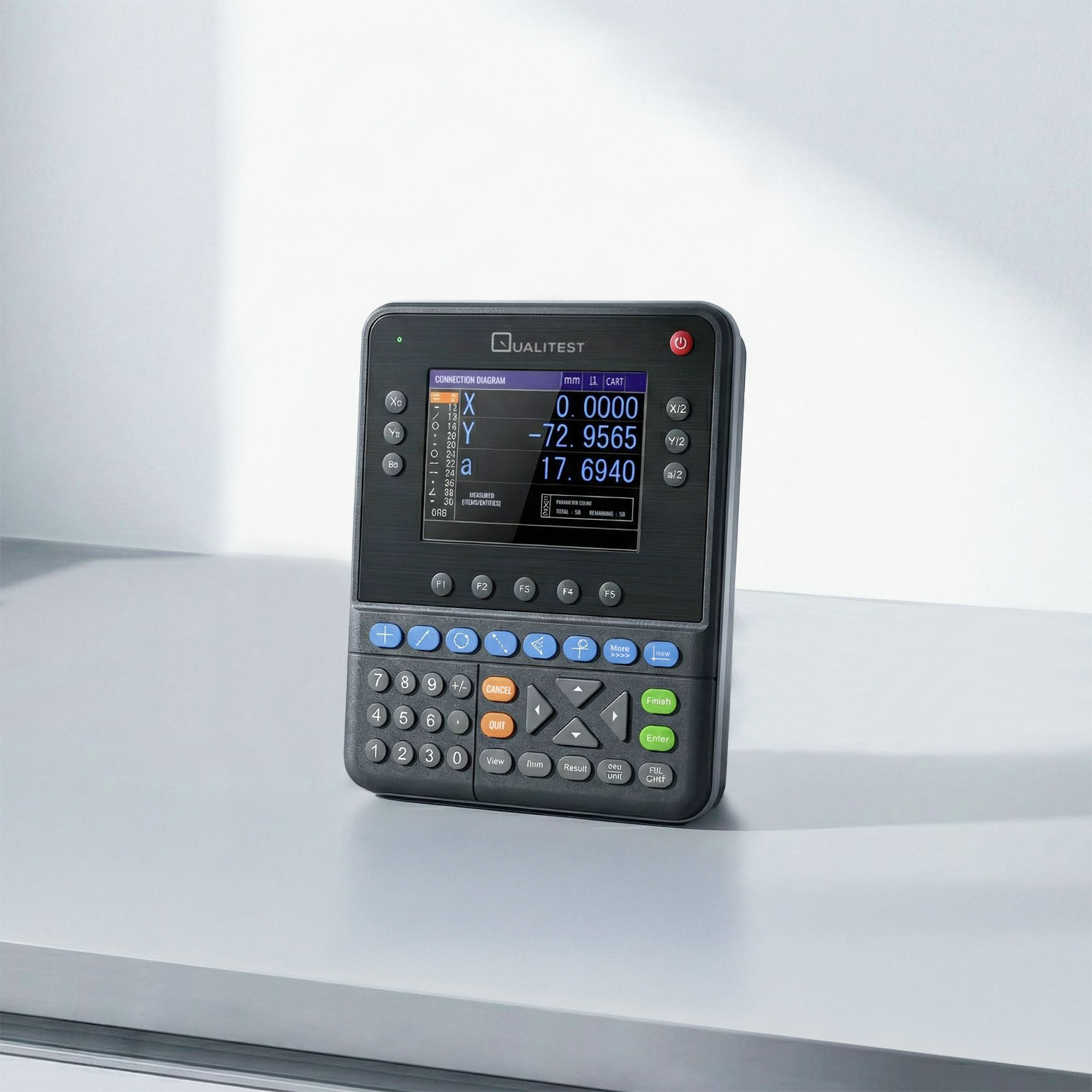

Pembacaan Digital Multifungsi – QualiDigi™ Readout 400
Inspeksi proyektor pengukuran video menjadi lebih cepat ketika pengukuran, perhitungan, dan pelaporan dilakukan di satu tempat. QualiDigi™ Readout 400 adalah tampilan digital multifungsi yang dirancang untuk memproses sinyal X/Y/Z (atau X/Y/Q) dari skala linier, menampilkan hasil dalam mm atau inci, dan mendukung pengukuran geometri umum di layar.
Layar berwarna 5.6 inci dan keypad silikon tertutup membantu menjaga pengoperasian tetap mudah dalam pekerjaan QC sehari-hari.
Pembacaan Digital Multifungsi – Aplikasi QualiDigi™ Readout 400
- Pemeriksaan dimensi dan kontrol kualitas rutin
- Gunakan DP400 untuk menghitung jarak, sudut, dan lokasi fitur saat menjalankan inspeksi Proyektor Pengukuran Video. Fungsi bawaan mengurangi perhitungan manual dan membantu menstandarisasi alur kerja operator.
- Pengukuran geometri untuk profil dan fitur
- Mendukung pengukuran titik, garis, lingkaran, sudut, persegi panjang, elips, alur, pembulatan, dan elemen konstruksi. Ini berguna untuk verifikasi profil pada bagian yang dikerjakan dengan mesin, komponen yang dicetak, dan perangkat keras kecil.
- Kompensasi multi-sumbu dan pengaturan yang dapat diulang
- Kompensasi penampang dan linier tersedia untuk tiga sumbu untuk membantu menjaga pembacaan yang konsisten setelah pengaturan atau servis. Izin kata sandi juga membantu melindungi pengaturan dari perubahan yang tidak disengaja.
- Integrasi periferal untuk inspeksi yang lebih lancar.
- Hubungkan aksesori seperti sakelar kaki, printer, dan pencari tepi optik untuk menyederhanakan pengambilan dan dokumentasi pengukuran. Output RS232 mendukung ekspor data dasar ke sistem eksternal bila diperlukan.
Standar
- ISO 14253-1: Aturan pengambilan keputusan untuk memverifikasi kesesuaian/ketidaksesuaian dengan mempertimbangkan ketidakpastian pengukuran.
- ISO 14978: Konsep dan persyaratan umum untuk peralatan pengukuran GPS (kerangka kerja yang berguna untuk karakteristik peralatan dan konsep kalibrasi).
- ISO 10360-7: Konsep penerimaan/verifikasi ulang untuk sistem probing pencitraan (sering dirujuk untuk diskusi kinerja pengukuran berbasis pencitraan).
- ASME B89.4.1: Metode untuk menentukan dan menguji kinerja CMM (umumnya dirujuk dalam program metrologi AS).
