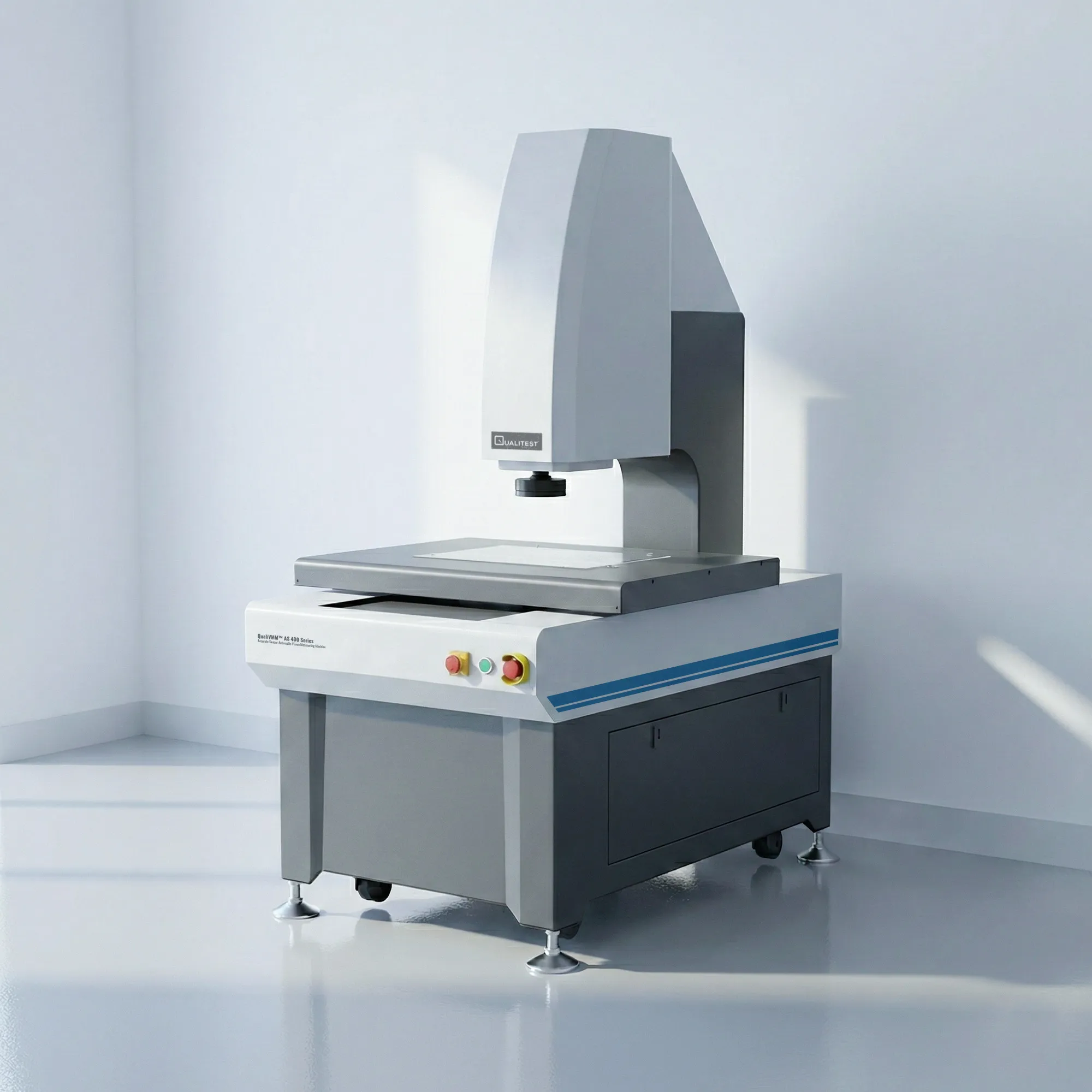

Una macchina di misura visiva è un sistema di metrologia senza contatto che misura i pezzi utilizzando movimento di precisione, ottica, illuminazione e software di misura. QualiVMM™ AS Serie 400 si basa sulla piattaforma MVS-432 ed è progettata per ispezioni automatizzate e ripetibili, dove la cattura nitida dei bordi e il posizionamento stabile sono fondamentali.
Il sistema utilizza un controllo CNC a tre assi XYZ, una base e un pilastro in marmo e componenti di movimento di precisione per supportare misurazioni costanti in produzione e nei laboratori di controllo qualità. Una scala lineare da 0.5 μm, un'ottica con zoom 8.3X e un'illuminazione controllata da programma contribuiscono a mantenere la stabilità delle misurazioni con diversi ingrandimenti e finiture superficiali.
Macchina di misurazione automatica della visione con sensore accurato – Applicazioni della serie QualiVMM™ AS 400
- Ispezione dimensionale in lotti per parti complesse
- La serie QualiVMM™ AS 400 supporta routine programmate in cui solo il primo programma viene impostato manualmente e le esecuzioni successive vengono eseguite automaticamente. Ciò riduce le variazioni dovute all'operatore e migliora la produttività per i pezzi misurati in volume.
- Ispezione di componenti elettronici, connettori e PCB
- La misurazione ottica supporta l'ispezione basata su coordinate di componenti elettronici come PCB e componenti di precisione correlati. I risultati delle misurazioni possono essere utilizzati per flussi di lavoro di documentazione e controllo qualità, inclusi output e report relativi al CAD.
- Vetri, pannelli touch e custodie per telefoni cellulari
- La brochure elenca i controlli di planarità, deformazione, spessore e curvatura delle superfici di vetri, touchscreen e involucri di telefoni cellulari. La misurazione senza contatto aiuta a evitare deformazioni e supporta ispezioni ripetibili su superfici esteticamente importanti.
- Parti di automobili e componenti metallici
- Il sistema è omologato per l'ispezione piana e i controlli dimensionali su componenti come pressofusioni, stampati, testate e parti in alluminio. La misurazione automatizzata è utile quando è necessario verificare e documentare più caratteristiche per ogni componente.
- Materiali morbidi e guarnizioni
- La brochure illustra la misurazione dei cavi in presenza di parti sottili, morbide e difficili da misurare con strumenti di contatto. Elenca inoltre la misurazione del profilo di anelli di tenuta e gomma, inclusa la rilevazione di difetti superficiali e sui bordi, come sbavature e fratture.
- Filettature, ingranaggi e profili di precisione
- Il sistema è omologato per il controllo delle caratteristiche della filettatura, come passo, passo e angolo di filettatura, oltre che per la geometria degli ingranaggi, come la circonferenza di testa, la circonferenza di fondo e la deviazione del profilo. Questo supporta il controllo qualità in produzione, laddove piccole modifiche alla geometria influiscono sull'assemblaggio e sulle prestazioni.
Internazionali
Se il tuo fornitore fa riferimento agli standard GB, questi riferimenti internazionali sono comunemente utilizzati per allineare un programma di macchine di misurazione visiva alle pratiche di qualità e reporting nordamericane:
- ISO/IEC 17025 per competenza, imparzialità e funzionamento coerente dei laboratori di prova e taratura.
- ISO 10360-7 per i concetti di accettazione e verifica successiva per CMM che utilizzano sistemi di sondaggio per immagini.
- ISO 1101 per le regole GD&T e il linguaggio dei simboli utilizzato per specificare e interpretare le tolleranze.
- Serie ASME B89 per pratiche di metrologia dimensionale ampiamente referenziate in Nord America.
