Misuratore di spessore della corrosione ad ultrasuoni MX2-DL
Prodotto principale

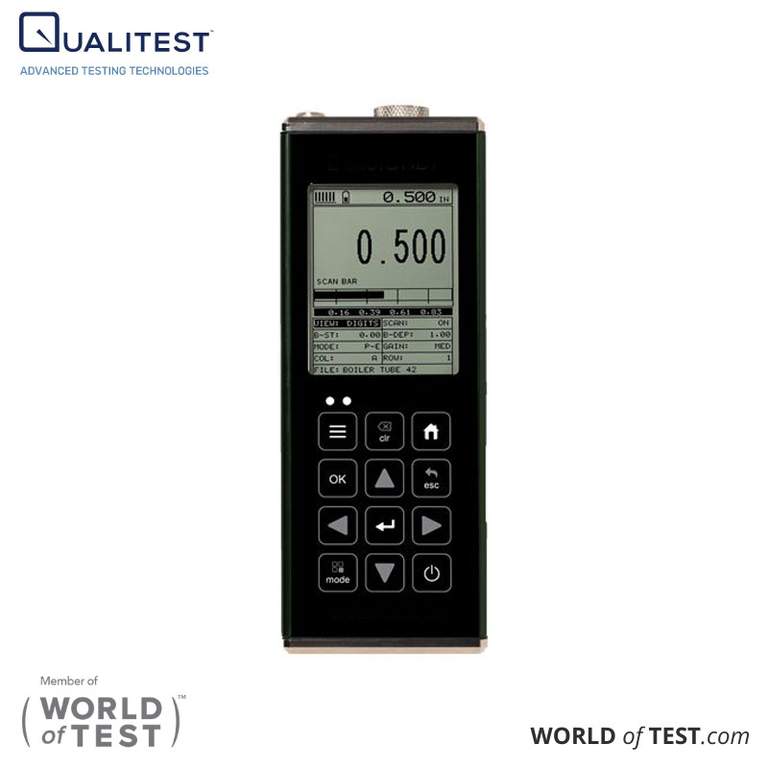

Misuratore di spessore della corrosione ad ultrasuoni MX2-DL
Lo spessimetro a ultrasuoni per corrosione MX2-DL è dotato di un ampio display di facile lettura e offre le opzioni A-Scan e B-Scan, garantendo un'interpretazione accurata delle misurazioni.
- Alimentato da una piattaforma DSP da 100 MHz con tecnologia FPGA
- Frequenza di aggiornamento dello schermo di 25 Hz per aggiornamenti fluidi del display
- Guadagno manuale o AGC (intervallo 50 dB) in base alla modalità di misurazione
- Guadagno lineare dipendente dal tempo (TDG) integrato in ogni tipo di trasduttore
- Opzioni di visualizzazione: RF, +/- Rettificato, B-Scan (sezione trasversale) o Cifre grandi
- Due porte indipendenti per un controllo di misurazione migliorato
- Modalità di misurazione:
- Pulse-Echo (PE): rileva difetti e buchi
- Echo-Echo (EE): Misura attraverso i rivestimenti (ThruPaint™)
- Trasduttori a doppio elemento per letture precise
- Memoria interna da 4 GB per l'archiviazione dei dati
- Software di interfaccia per PC Windows® e OSX
- Connettività USB-C per un rapido trasferimento dei dati
Specifiche tecniche del misuratore di spessore della corrosione ad ultrasuoni MX2-DL
| FISICO | |
|---|---|
| Peso: | 13.5 once (con batterie). |
| Dimensioni: | 2.5 L x 6.5 A x 1.24 P mm (63.5 L x 165 A x 31.5 P pollici). |
| Temperatura di esercizio: | Da -14° a 140°F (da -10° a 60°C). |
| Tastiera: | Interruttore a membrana con dodici tasti tattili. |
| Caso: | Corpo in alluminio estruso con terminali in alluminio nichelato (guarnizione sigillata). |
| Mostra: | Display VGA in scala di grigi da 1/8" (240 x 160 pixel); area visibile 2.4 x 1.8" (62 x 5.7 mm); retroilluminazione EL (on/off/inversione automatica). |
| SPECIFICHE ULTRASUONI | |
| Modalità di misurazione: | Pulse-Echo (difetti, fossette). Echo-Echo (vernice passante). |
| Pulse: | Generatore di impulsi ad onda quadra con larghezza di impulso regolabile (picco, sottile, ampio). |
| Ricevitore: | Controllo del guadagno manuale o AGC con intervallo di 50 dB, a seconda della modalità selezionata. |
| Timing: | Temporizzazione TCXO di precisione con digitalizzatore a bassissimo consumo e 100 bit a scatto singolo da 8 MHz. |
| Frequenza di ripetizione degli impulsi: | 250Hz. |
| DISPLAY | |
| Visualizzazioni: | A-Scan: RF rettificata +/- (vista difettosa) (vista forma d'onda completa). Frequenza di aggiornamento a 25 Hz. B-Scan: vista della sezione trasversale basata sul tempo. Velocità di visualizzazione variabile (da 10 a 200 letture al secondo). Cifre grandi: vista dello spessore standard; altezza delle cifre: 0.700 pollici (17.78 mm). Barra di scansione: velocità 10 Hz. Visualizzabile nelle viste B-Scan e Large Digit. Grafico a barre: indica la stabilità della misurazione. |
| FONTE DI POTERE | |
| Potenza di linea: | Da USB a PC o presa di corrente. |
| Batterie: | Tre celle AA. Alcaline - 35 ore, Nicad - 10 ore e Ni-MH - 35 ore. Spegnimento automatico se inattivo per 5 minuti. Icona stato batteria. |
| MISURAZIONE | |
| Range: | Modalità Pulse-Echo (PE) - (rilevamento di solchi e difetti) misura da 0.025 a 100 piedi (da 0.63 a 30.48 M). Modalità Echo-Echo (EE) - (Thru Paint & Coatings) misura da 0.100 a 6.0 pollici (da 2.54 a 152.4 mm). L'intervallo varierà +/- a seconda del rivestimento. |
| Risoluzione: | +/- 001 pollici (0.01 mm). |
| Gamma di velocità: | Da 0.0122 a 0.7300 pollici/µs (da 309.88 a 18542 metri/sec). Opzione di calibrazione a uno o due punti, o selezione di tipi di materiali di base. |
| Unità: | Inglese e metrico |
| TRASDUTTORE | |
| Tipi di trasduttore: | Elemento doppio (da 1 a 10 MHz). Connettori LEMO "00" a sgancio rapido con bloccaggio. Cavo standard da 4 piedi. Trasduttori e lunghezze dei cavi personalizzate disponibili per applicazioni speciali. |
| MEMORIA | |
| Struttura dati: | Griglia (alfa numerica) |
| Cattura schermo: | Cattura grafica bitmap per una rapida documentazione (.tif). OBSTRUCT per indicare luoghi inaccessibili. |
| Capacità: | Memoria interna da 4 GB. |
| Uscita dati: | Connettività USB-C 1.1 per PC e OSX. |
| CARATTERISTICHE | |
| Configurazioni: | 64 configurazioni personalizzate definibili dall'utente; anche le configurazioni di fabbrica possono essere modificate dall'utente. |
| Trasduttori selezionabili: | Tipi di trasduttori selezionabili con correzione degli errori a doppio percorso integrata per una migliore linearità. |
| Modalità sveglia: | Imposta le tolleranze alte e basse con un segnale acustico e LED visivi. |
| Modalità di scansione: | Esegue 250 letture al secondo e visualizza la lettura minima rilevata quando il trasduttore viene rimosso. |
| CERTIFICAZIONI | |
| Calibrazione: | Taratura di fabbrica tracciabile secondo NIST e MILSTD-45662A. |
| GARANZIA | |
| Periodo di garanzia: | Limitata a 2 anni. |
| SOSTITUZIONE | |
| Modelli sostitutivi: | MX2-DL sostituisce MVX e CG70ABDL |
