光学コンパレータとプロファイルプロジェクターの違いは何ですか?

これら2つの用語に技術的な違いはありません。どちらも、影の拡大によって部品の形状を測定するために使用される、全く同じ検査機器を指します。米国では「光学コンパレータ」という用語が一般的に使用され、欧州やアジアでは「プロファイルプロジェクター」という用語が好まれます。QVP300がコンパレータとプロジェクターのどちらで記載されている場合でも、同じ機能を備えていることをご安心ください。

光学コンパレータの精度はどのくらいですか?

光学式コンパレータは、通常、約0.001mm（1ミクロン）の測定精度を実現しますが、これは光学系の品質とデジタル読み取り解像度に大きく依存します。 Qualitest QPHシリーズは、テレセントリックレンズを採用することで、視野全体にわたってこの精度を維持します。この精度レベルは、髪の毛一本分の誤差さえも許容されない、厳しい公差が求められる航空宇宙および医療用部品の検査に最適です。

垂直光学コンパレータと水平光学コンパレータのどちらを選択すればよいのでしょうか?

ガスケット、ギア、打ち抜き金属など、ガラスステージ上に治具なしで平らに置くことができる平らな部品を主に検査する場合は、QVP400のような縦型モデルをお選びください。シャフト、ネジ、または重い円筒形の部品には、QPH350のような横型コンパレータが適しています。水平光路により、これらの重い部品をセンター間またはVブロックに取り付けることができ、回転する部品を縦型ステージ上でバランス調整するよりもはるかに安全です。

ビジョンシステムや CMM の代わりに光学コンパレータを使用するのはなぜですか?

座標測定機（CMM）や自動ビジョンシステムよりも光学式コンパレータを使用する主な利点は、2次元検査を即座に実行できるスピードです。コンパレータはプログラミングを必要とせず、オペレーターは部品を測定点に近づけて配置するだけで、即座に結果を確認できます。多くの機械工場にとって、この即時の合否判定は、高価なビジョンシステムが提供する複雑な自動データ収集よりも、ワークフローのスピード維持に大きく貢献します。

光学コンパレータには定期的な校正が必要ですか?

はい、ISO規格および一般的な品質管理のベストプラクティスに準拠するため、光学コンパレーターは少なくとも年に1回の校正が必要です。このプロセスにより、倍率レンズが正しい比率で投影されていること、そしてステージの直線性（X軸とY軸に沿ったテーブル移動の精度）がデジタル表示の数値と一致していることを確認します。定期的なメンテナンスを行うことで、機器の寿命を通して測定値の信頼性を維持できます。

Qualitest チーム金、12 / 12 / 2025 - 20：00

光学コンパレータとは？完全ガイド

高級時計用の微細な歯車の製造や、自動車業界向けの金属コネクタの打ち抜き加工といった事業を営む場合、部品を一目見て適合を期待するだけでは不十分です。絶対的な確実性を提供する検査装置が必要です。

しかし、施設管理者が年間予算の全額を費やさずに適切な機械を見つけようと、躊躇しているケースをよく見かけます。そこで、この技術を初めてお使いになる方、あるいはアップグレードをご検討されている方は、「光学式コンパレータとは何か？なぜ生産現場にとって重要なのか？」と疑問に思われるかもしれません。

光学コンパレータとは何ですか?

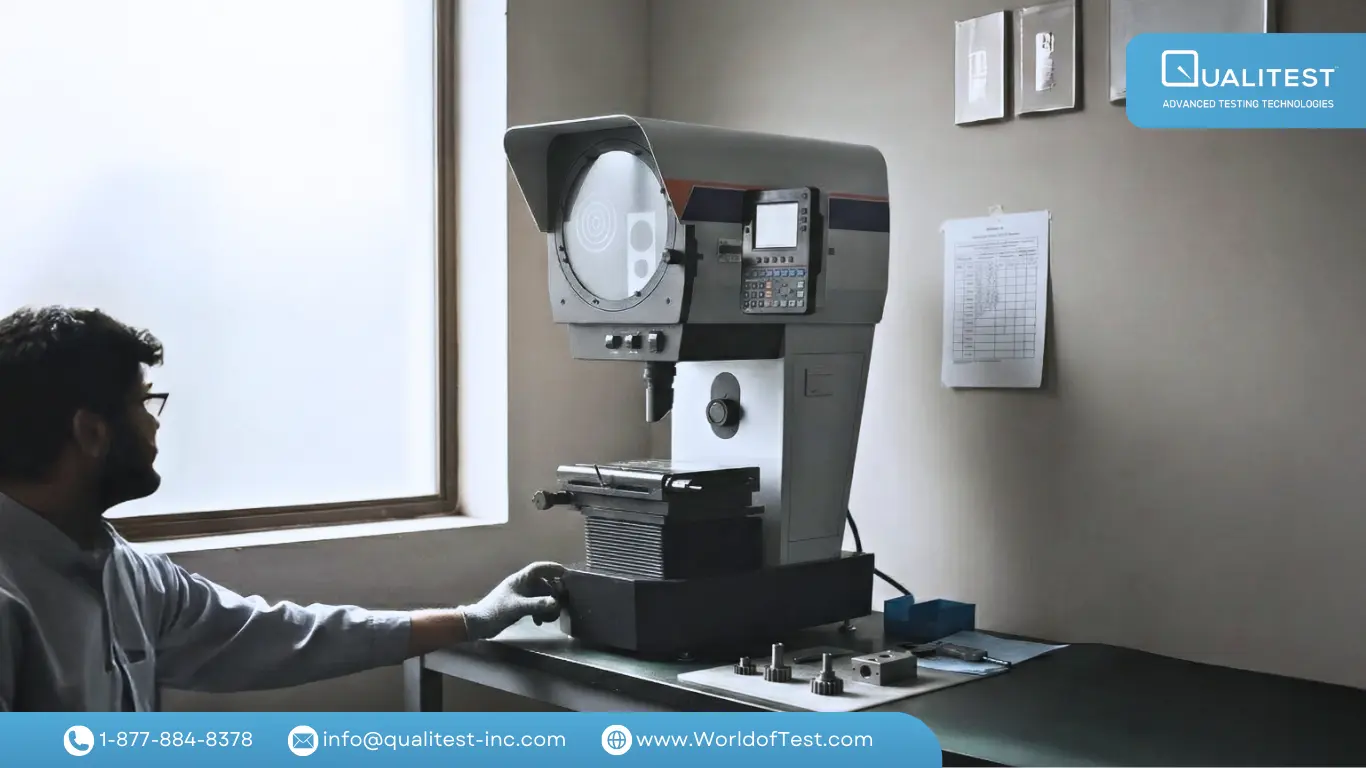

光学コンパレータは、ワークピースの拡大された影をガラススクリーンに投影し、正確な測定と検査を可能にする特殊な検査機械です。

光学コンパレータ技術（プロファイルプロジェクターとも呼ばれる）とは何かを定義するとき、私たちは真に産業用途の主力機器について言及しています。これは、表面の特徴を拡大し、スクリーン上または標準基準物に対して適切な倍率で寸法、プロファイル、角度を直接測定できる光学測定機器です（Chen, 2016; Butler & Duggan, 1989）。

ミクロン単位の精度を重視するエンジニアにとって、これは効果的な拡大影絵として機能します。この拡大画像により、マスター図面と照らし合わせて作業内容を確認したり、ガラス上で直接寸法を測定したりできます。ノギスのように締め付け過ぎてしまう可能性のある手動工具と、非常に高価なデジタルカメラシステムとの間の橋渡しとなります。

結局のところ、光学コンパレータとは何かという問いへの答えは、デジタル干渉なしに部品を明瞭に確認できる最も信頼性の高い方法である、ということになります。

光学コンパレータ技術の機能

このマシンがあらゆるワークショップで伝説となっている理由を本当に理解するには、光学コンパレーターセットアップの機能を調べる必要があります。

光学コンパレータ技術の主な機能は、物体の拡大された影または像を投影し、手動または自動で物体の形状を比較・測定できるようにすることです（Butler & Duggan, 1989）。ステージ上に部品を置き、光を当てると、瞬時にスクリーン上に鮮明な影が現れます。

私たちの見解では、光学コンパレータの使用によるこの特定の機能は、単純な数字のスプレッドシートでは得られない洞察を提供します。

測定値の確認: 長さと角度を厳密に検証し、正確性を確認できます。例えば、カスタムネジを加工する場合、専用のネジゲージを必要とせずに、画面上で正確なネジピッチと角度を測定できます。
表面検査: 影だけではありません。表面照明があれば、部品の表面にある小さな傷や欠陥も検査できます。例えば、プラスチックのシールに細いひび割れが入ったと想像してみてください。表面照明があれば、その欠陥が瞬時に発見され、漏れのある製品を出荷してしまう事態を防げます。
ブループリントオーバーレイ: 透明な図面を画面上に直接配置して、影がデザインと一致しているかどうかを確認できます。複雑な刻印が施された金属製のガスケットを想像してみてください。透明な図面を影の上に重ねると、曲線がほんの数ミリずれているかどうかが瞬時にわかります。

光学コンパレータシステムの主な特徴

これらのユニットをお探しの場合、光学式コンパレータモデルの特徴は、ベーシックな機器とプロ仕様のツールを区別するものです。主な特徴としては、高精度、直線寸法と円弧寸法の測定能力、そして測定の信頼性を維持するために定期的な校正が必要であり、倍率と位置決めの不確実性を慎重に評価する必要があることなどが挙げられます（Chen, 2016）。

テレセントリック光学システム

光学式コンパレータの精度を決定づける最も重要な要素の一つはレンズの品質です。当社では、画像の歪みや歪みを防ぐため、高品質のテレセントリックレンズを使用しています。

標準レンズは、物体とレンズの距離によって見え方が異なる「鏡の国」のような効果を生み出すことがあります。当社のレンズは、この遠近法による誤差を排除します。円筒形、段差のある加工部品、あるいは奥行きのある物体を測定する場合、この機能は影が実際の寸法を反映することを保証する唯一の方法です。

堅牢なステージングメカニクス

部品を置くテーブルは滑らかに動く必要がありますが、それ以上に重要なのは、たわむことなく重量を支えられることです。X軸とY軸に沿って、ぎくしゃくした動きや「バックラッシュ」、つまりハンドルを離した後に数字がずれてしまうイライラする瞬間があってはなりません。

当社のステージは工業用レベルの強度と剛性を備えており、画面に表示される座標が部品上に実際に存在する座標と一致することを保証します。

倍率の多様性

作業内容に合わせてレンズ（10倍、20倍、50倍）を交換できる機能が必要です。10倍レンズはプロファイル全体の「全体像」を捉えることができ、50倍または100倍レンズは顕微鏡のようにねじ山の根元や表面の微細な亀裂を確認するのに便利です。

迅速に切り替えるオプションがあるということは、1 つの機能しか持たない装置に固執する必要がないことを意味します。同じ装置で大きなガスケットとマイクロチップピンを検査できます。

デジタル読み取り装置（DRO）で手計算をなくす

光学コンパレータシステムのもう一つの重要な特性、つまり無視してはならないのが計算要素です。現代のシステムでは、座標測定のためにデジタルトランスデューサとエッジセンサーが統合されていることがよくあります（Butler & Duggan, 1989）。

鉛筆と紙で幾何学を計算し続けるのは、生産性を犠牲にしていると私たちは確信しています。だからこそ、当社の機械には、次のような高度なシステムが搭載されています。カラースクリーン多機能デジタル表示器 - QDP400難しい計算（半径、角度、距離）を瞬時に実行します。

さらに、「目視」の要素を完全に排除したいオペレーターにとっては、エッジファインダー - QEF-300 システムが影の境界を自動的に検出します。これにより、オペレーターの疲労を防ぎ、常にデータの信頼性を確保します。

誰が恩恵を受けるのか？主要産業と用途

これらの機器は、電子機器、半導体、機械製造などの業界で検査や品質管理に広く使用されています (Chen、2016; Butler & Duggan、1989)。

部品を変形させることなく測定できるため、柔らかい部品や不規則な形状の部品を製造する人にとってはまさに救世主です。光学式コンパレータ検査の非接触機能は、以下の分野で非常に重要です。

航空宇宙： 間違いが許されないタービンブレードの冷却穴の検査に不可欠です。
医療製造: 完璧でなければならない骨ネジやインプラントの複雑な曲線を検証するのに最適です。
オートモーティブ・ソリューション : ガスケットやカムのプロファイルを組み立てラインに移動する前に素早くチェックするのに最適です。
エレクトロニクス： コネクタピンと小さな回路基板の経路を検証するために絶対に必要です。
防衛： 最も重要なときに機能する必要がある撃針や戦術装備を検査するために使用されます。
プラスチックとゴム: ノギスで圧迫すると変形してしまうような柔軟な O リングやシール類の測定に最適です。
ツールと金型: ドリルビットの角度、カッターの摩耗、スタンピング金型の精度を検査するためのゴールドスタンダード。

光学コンパレータとビジョンシステム：現実

コンパレータに投資すべきか、それとも完全に自動化されたビジョンシステムに投資すべきかという議論が常に聞かれます。

完全自動化と比較した場合、光学式コンパレータの効率はどの程度なのでしょうか？技術の進歩により、座標測定機と同様のデータを生成する自動測定プロセスが可能になりましたが、一般的には2D操作に限定されています（Butler & Duggan、1989）。

明確に申し上げます。一般的に、コスト効率と現場での耐久性を考えると、コンパレータの方が賢明な選択です。しかし、もし2つの世界をつなぐ橋渡しが必要な場合は、当社のようなユニットが役立ちます。横型ビデオプロジェクター - QPH-3015 プロセスを現実的なものに保ちながらビデオ機能を提供します。

続きを読む： 光学コンパレータとビジョンシステム：どちらが優れていますか?

最適な光学コンパレータをお選びください Qualitest

工場はどれも同じではないことを私たちは理解しています。また、お客様には達成すべき財務目標があることも理解しています。

光学コンパレータは、その精度、検査における使いやすさ、そして適応性が高く評価されており、製造業の品質保証に不可欠なツールとなっています（Chen, 2016; Butler & Duggan, 1989）。だからこそ、私たちは最高レベルの精度とリーズナブルな価格を両立させたプロジェクターのラインナップを開発しました。

平らで繊細な部品の場合: ギア、カム、または小型の打ち抜き部品を検査する場合、デジタル垂直プロファイルプロジェクター - QVP300 (またはその大型の兄弟機種である QVP400) は、理想的なトップダウン投影セットアップを提供します。
重機部品の場合: センター間で保持する必要があるシャフトや重い機械加工部品を扱う場合、デジタル水平プロファイルプロジェクター - QPH350-2010 またはより耐久性の高い QPH400-3015 の堅固で強固なサポートが必要です。

関連記事： 垂直型と水平型の光学コンパレータの選択

私たちは、これらの機械を単なる購入品ではなく、お客様の品質を常に最高の状態に保つための手段と考えています。推測に頼るのではなく、絶対的な自信を持って測定を始める準備ができたら、適切なツール選びをお手伝いいたします。

ご確認ください＞ 光学コンパレータの全在庫はこちら or 今日私たちのチームに連絡してください あなたの要件について話し合う。

参考情報

陳，Y.（2016）。プロファイルプロジェクターのキャリブレーションの不確実性評価。 NCSL国際ワークショップ＆シンポジウム会議論文集 2016. doi.org/10.51843/wsproceedings.2016.37
バトラー、C.、ダガン、R.（1989）。プロファイル投影を使用したコンポーネントの自動検査。 1010. doi.org/10.1117/12.949243
