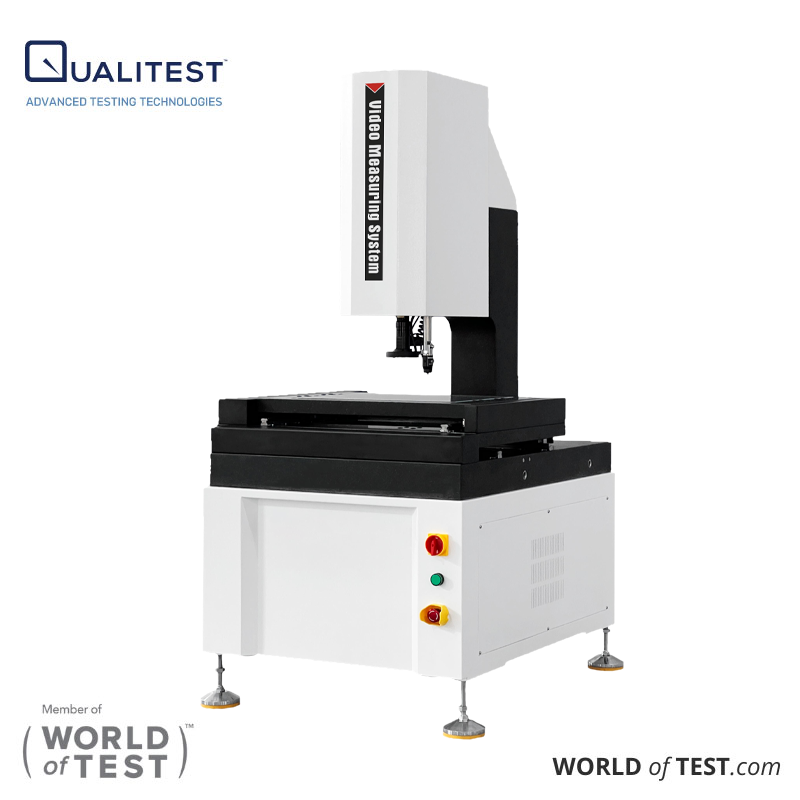

VMSビデオ測定システム - カンチレバー自動ビデオ測定システム - Vimeaシリーズ
VMSビデオ測定システム - カンチレバー式自動ビデオ測定システム - Vimeaシリーズ。この最先端技術は、携帯電話、自動車部品製造、通信、電子機器など、様々な業界において高精度な測定を実現します。高度な機能により、平坦度、反り、厚さ、曲率など、品質管理に不可欠な寸法を正確に検出します。VMSビデオ測定システムは効率性と信頼性を保証し、最高水準の製品品質を目指す企業にとって欠かせないツールです。
製品の応用
当社は市場の需要に応えるため、さまざまな業界で多用途に使用できるレーザー平坦度検出器を開発しました。
- 携帯電話業界：
- ガラス、タッチスクリーン、筐体などのコンポーネントの平坦度、反り、厚さ、曲率を測定します。
- 自動車部品製造業:
- ケーシング、シリンダーヘッド、アルミ部品、金物スタンピング部品、ダイカストなどの製品の平坦度の検査。
- 通信・電子産業:
- FPC フレキシブル回路基板、PDF バックボード、CF フラッシュ メモリ カード、SMD 表面実装デバイス、IC 銀行カード、SIM スマート カードなどの製品の平坦性の検出。
- 平坦度を測定するその他の業界:
- 鋼板などの製品の平坦度検出など。
- 当社のレーザー平坦度検出器は、正確で信頼性の高い測定を提供し、品質保証と製品の卓越性を求める各業界の特定のニーズに応えます。
商品サイズ（Vimea432の例）
オプションのアクセサリ
 |  |  |  |
| 電動ズームレンズ | 同軸照明付き電動ズームレンズ | 電子フィードバック同軸ズームレンズ 照明 | リモコンジョイスティック |
VMSビデオ測定システム - カンチレバー自動ビデオ測定システム - Vimeaシリーズ技術仕様
| 商品 | カンチレバー自動ビデオ測定システム Vimea シリーズ | ||
| モデル | Vimea322 | Vimea432 | Vimea542 |
| X/Y軸移動 | (300*200)mm | (400*300)mm | (500*400)mm |
| Z軸移動量 | 200 mm | ||
| X/Y/Z 3軸リニアスケール（mm） | 密閉型リニアスケール分解能：0.5um | ||
| ガイダンスモード | 高精度リニアガイド、ダブルトラックダブルスライダガイド | ||
| 動作モード | ジョイスティックコントローラー、マウス操作、自動検出プログラム | ||
| 正確さ* | XY軸：≤2.5+L/200(um) | ||
| Z軸：≤5.0+L/200(um | |||
| 再現性 | 2um | ||
| イルミネーション システム | 輪郭 | LED平行輪郭照明 | ||
| イルミネーション システム | 表面 | 0~255段階調整可能な5リング8分割LED表面照明 | ||
| ビデオ システム** | 1/2.9インチ高解像度デジタルカメラ | ||
| 6.5倍マニュアルズームレンズ、光学倍率：0.7倍-4.5倍、ビデオ 倍率：28倍～180倍 | |||
| 測定ソフトウェア | iMeasuring | ||
| 操作システム | WIN 10/11-32/64 オペレーティングシステムをサポート | ||
| 言語 | 英語、その他の言語バージョン（オプション） | ||
| ワーキング 環境 | 温度20℃±2℃、温度変化<1℃/時間、湿度 30%～80%RH; 振動 <0.02g、≤15Hz | ||
| 電源 | 220V / 50Hz / 10A | ||
| 負荷容量 | 25Kg～50Kg | ||
| 寸法（WxDxH） | (789*636*1540)mm | (961*768*1540)mm | (1061*868*1540)mm |
| パッケージング 寸法（WxDxH） | (1040*900*1800)mm | (1140*1000*1800)mm | (1240*1100*1800)mm |
| 総/正味重量 | 200Kg | 320Kg | 450Kg |
製品構成モデル説明（Vimea322の例）
| 製品カテゴリ | 2.5D | 3D | 2.5D | 3D |
| 商品 | 2.5D自動ビデオ測定システム | 3D自動接触＆ビデオ測定 システム | 2.5D自動レーザースキャン＆ビデオ測定システム | 3D自動多感覚測定機 |
| 製品写真 |  |  |  |  |
| モード | Vimea322A | Vimea322B | Vimea322C | Vimea322D |
| タイプ | A | B | C | D |
| 意義 | 光学ズームレンズセンサー | ズームレンズセンサーと 接触プローブセンサー | ズームレンズセンサーと レーザーセンサー | ズームレンズセンサー、コンタクトプローブセンサー、レーザーセンサー |
| コンタクトプローブ | 無し | MCP-キット1 | 無し | MCP-キット1 |
| レーザーモジュール | 無し | 無し | オムロンレーザー | オムロンレーザー |
| ソフトウェアバージョン | iMeasuring4.1 | iMeasuring4.2 | iMeasuring5.0 | iMeasuring5.1 |
カンチレバー自動ビデオ測定システム旅行ガイドテーブル
| 旅行業界 | モデル | 精度 | 主な違い | X軸移動量 mm | Y軸移動量 mm | ||
| E1x,y | E1z | 格子 規模 | ズームレンズ | ||||
| 300x200x200 | Vimea322 | 2.5+L/200 | 5.0+L/200 | 300 mm | 200 mm | 200 mm | 250 mm |
| 400x300x200 | Vimea432 | 2.5+L/200 | 5.0+L/200 | 400 mm | 300 mm | 200 mm | 300 mm |
| 500x400x200 | Vimea542 | 2.5+L/200 | 5.0+L/200 | 500 mm | 400 mm | 200 mm | 400 mm |
