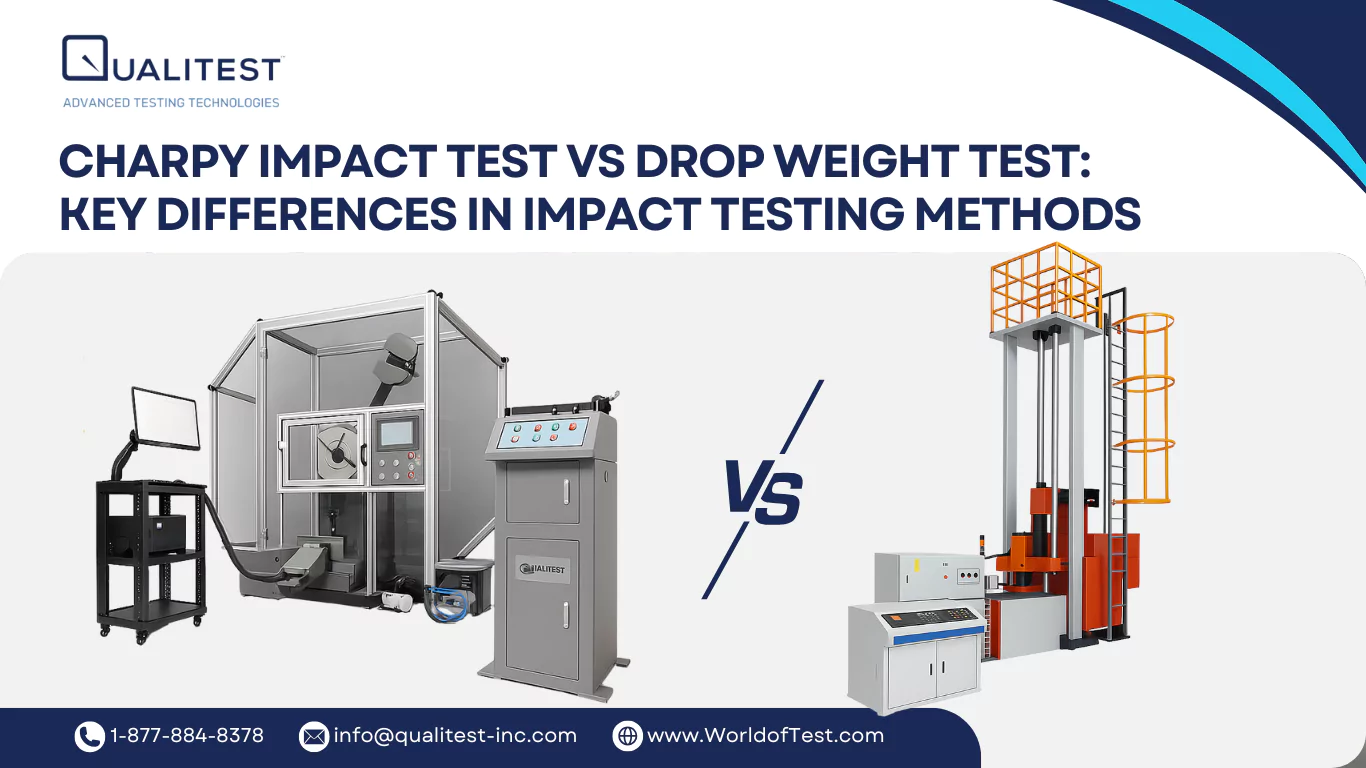

샤르피 충격 시험과 낙하 중량 시험: 충격 시험 방법의 주요 차이점

다양한 유형의 갑작스러운 충격 하중이 존재하기 때문에 산업 전반에 걸쳐 다양한 충격 시험이 요구됩니다. 샤르피 충격 시험과 낙하 추 충격 시험의 비교는 충격 시험과 관련된 논의에서 자주 언급되는 주요 주제 중 하나입니다.

이 두 가지 시험은 서로 다른 방법 외에도 서로 다른 유형의 측정을 제공합니다. 두 시험은 서로 다른 평가를 위해 설계되었으며, 일반적으로 시험 요건이 서로 다른 산업에서 사용됩니다. 두 충격 시험에 대해 더 자세히 살펴보겠습니다.

샤르피 충격 시험이란 무엇인가?

샤르피 충격 시험과 낙하 중량 시험에 대해 논의하기 전에 먼저 간략하게 검토해 보겠습니다. 샤르피 시험. 이 시험은 V노치 시험으로도 알려져 있는데, 무게가 달린 진자 망치를 이용해 특정 높이에서 시편의 일부를 치는 방식입니다.

샤르피 시험의 주요 목표는 재료가 파괴되기 전에 얼마나 많은 에너지를 흡수할 수 있는지 측정하는 것입니다. 흡수하는 에너지가 높을수록 재료의 강도가 높아집니다. 이 방법은 엔지니어가 재료가 갑자기 충격을 받았을 때, 특히 일부 재료가 취성을 띠는 저온에서 얼마나 잘 작동하는지 이해하는 데 도움이 됩니다.

드롭 웨이트 테스트란 무엇인가요?

반면에, 미국에서 체류를 연장하고자 이전의 승인을 갱신하려던  낙하 중량 테스트 레일을 사용하여 알려진 무게를 유도하고 방출하여 위에서 시편에 충격을 가합니다. V-노치를 사용하는 샤르피 시험과 달리, 이 방법은 특정 부위에 응력을 집중시키기 위해 프레스 또는 기계 가공된 노치를 사용하는 경우가 많습니다.

낙하 중량 시험의 주요 목적은 충격 후 균열이 언제 어떻게 시작되고 커지는지 확인하는 것입니다. 이 시험을 통해 재료가 단단한 상태에서 취성 상태로 변하는 온도를 알아낼 수 있습니다. 이는 저온 환경을 다루는 산업에 매우 유용합니다.

샤르피 시험과 낙하 중량 시험의 주요 차이점

영상

이제 샤르피 충격 시험과 낙하 추 시험을 비교하기 위해, 다양한 측면에서 두 시험의 주요 차이점을 살펴보겠습니다. 아래 표를 살펴보겠습니다.

샤르피 테스트와 드롭 웨이트 테스트를 사용할 때

샤르피 시험과 낙하 추 시험은 서로 호환되지 않습니다. 각 시험은 고유한 목적을 가지고 있습니다. 아래는 한 방법이 다른 방법보다 더 적합한 구체적인 상황입니다.

1. 저온에서의 재료 평가

샤르피를 사용하세요 이를 위해 샤르피 시험은 강철과 같은 금속이 추운 기후에 노출되었을 때 연성에서 취성으로 어떻게 전이되는지 평가하는 데 적합합니다. 엔지니어들은 특히 파이프라인이나 해양 응용 분야에서 재료가 영하의 환경에서 안전하게 작동할 수 있는지 확인하기 위해 샤르피 시험을 자주 사용합니다.

2. 고강도 구조물의 균열 저항성 테스트

재료가 심한 충격 하에서 균열 발생 및 확산에 어떻게 반응하는지 평가해야 할 때는 낙하 중량 시험을 사용하십시오. 이 시험은 장갑판이나 압력 용기에서 재료의 인성을 더욱 정확하게 파악하기 위해 자주 사용됩니다.

3. 건설 또는 제조 분야의 일상적인 품질 관리

조선, 교량, 구조용 프레임 등에서 강철, 알루미늄 및 합금의 일상적인 시험에는 샤르피 시험이 필수적입니다. 빠르고 효과적이며 배치 일관성 및 용접 품질 검증에 널리 사용되고 있습니다. 또한, 이 시험은 ISO 148-1, ASTM E23, EN ISO 148-1과 같은 표준을 준수합니다.

4. 중요 응용 분야에 대한 현장 영향 시뮬레이션

석유 및 가스나 방위 산업과 같은 산업에서는 낙하 중량법을 사용하여 재료가 작동 중 겪을 수 있는 극한의 충격을 시뮬레이션합니다. 낙하 중량 시험은 부품이 심각한 고장 없이 높은 에너지를 흡수할 수 있는지 확인하는 데 도움이 됩니다.

고강도 강의 성능 검증

5. 고강도강의 성능 검증

고강도 또는 초고강도 강재, 특히 고압 파이프라인이나 방폭 구조물에 사용되는 강재를 취급하는 경우 낙하 중량 시험이 더 적합합니다. 샤르피 시험에서 놓칠 수 있는 파손 모드를 더 잘 파악할 수 있기 때문입니다.

일반적인 산업 응용 프로그램

영상

샤르피 충격 시험이나 낙하 중량 시험과 같은 충격 시험은 다양한 산업 분야에서 널리 사용됩니다. 그러나 각 산업은 특정 적용 분야의 요구에 따라 시험 선호도가 다를 수 있습니다.

1. 샤르피 충격 시험

샤르피 충격 시험은 인성과 연성이 중요한 고려 사항일 때 가장 적합합니다. 샤르피 충격 시험이 일반적으로 사용되는 분야는 다음과 같습니다.

• 자동차 부품: 차축, 범퍼, 서스펜션 요소와 같은 부품을 테스트하여 파손되지 않고 에너지를 흡수할 수 있는지 확인하는 데 사용됩니다.
• 건설 분야의 구조용 강철: 충격이나 지진 응력을 받는 건물과 교량의 취성 파괴를 방지하기 위해 보와 용접 접합부에 적용됩니다.
• 파이프라인 건설(중간 조건): 가스나 석유 운송에 사용되는 강관이 설치 및 운영 중에 일반적인 충격 하중을 견딜 수 있는지 점검합니다.
• 조선: 선체 재료가 균열 없이 차가운 물 속에서도 충격을 견딜 수 있는지 확인합니다.
• 일반 금속 품질 관리: 알루미늄이나 강철과 같은 합금의 다양한 배치를 비교하여 충격 저항성의 일관성을 유지하는 데 자주 사용됩니다.

2. 낙하 중량 테스트 적용

샤르피 시험과 낙하 중량 시험에 대해 이야기하려면 특히 극한의 하중 하에서 각 시험의 다양한 요구 사항을 이해해야 합니다. 중요 구조물 및 고응력 저항의 경우, 일반적으로 낙하 중량 시험을 선호하는 산업 분야는 다음과 같습니다.

• 혹독한 환경을 위한 파이프라인 강철: 특히 북극이나 심해 조건에서 대구경 파이프라인의 균열 정지 동작을 검증하는 데 신뢰할 수 있습니다.
• 압력 용기 및 탱크: 재료가 갑작스러운 파손 없이 고압 충격을 견딜 수 있는지 확인하는 데 도움이 되며, 이는 화학 및 에너지 산업에 필수적인 요소입니다.
• 장갑판 및 군사용 응용 분야: 갑작스럽고 강렬한 충격 하중에 대한 저항성을 보장하기 위해 탄도 등급 강철 또는 복합재를 테스트합니다.
• 중장비 건설 장비: 매일 충격과 충돌을 받는 크레인, 불도저, 광산 도구에 사용되는 고강도 강철을 평가합니다.
• 에너지 부문(핵, 석유 및 가스): 고온과 응력에 노출된 재료의 적격성을 평가하여 비상 하중에서 파손되지 않는지 확인합니다.

각 방법의 한계

샤르피 충격 시험은 그 단순성으로 널리 인정받고 있지만, 여전히 한계가 있습니다. 주요 한계 중 하나는 단일 데이터 지점만 제공하기 때문에 점진적인 변형이나 장기 또는 반복 응력 하에서 재료의 성능을 보여주지 못한다는 것입니다.

또한, 이 시험은 노치 준비 및 시험 온도의 미세한 변화에도 매우 민감합니다. 따라서 불일치가 발생할 경우 부정확하거나 오해의 소지가 있는 결과가 도출될 수 있습니다. 따라서 유효하고 비교 가능한 결과를 보장하기 위해 엄격한 기준을 준수해야 합니다.

한편, 낙하 중량 시험은 파이프라인 강재나 장갑판과 같은 특정 재료에 더 제한적입니다. 장비는 일반적으로 샤르피 시험기보다 크고 복잡하기 때문에 더 많은 공간과 준비 시간이 필요합니다. 낙하 중량 시험은 특수한 분야에 초점을 맞추기 때문에 일반적인 재료 시험이나 일상적인 품질 관리에 가장 실용적이거나 필수적인 옵션이 아닐 수 있습니다.

최종 생각

샤르피 시험과 낙하 추 시험은 비슷해 보일 수 있지만, 두 시험은 서로 다른 목적을 가지고 있으며, 서로 다른 재료 요구 사항에 맞춰 설계되었습니다. 각 시험 방법은 적용 분야, 재료 인성, 그리고 관련 산업 표준에 따라 고유한 장점을 가지고 있습니다.

프로젝트에 적합한 충격 시험 방법을 선택하는 것이 다소 어려울 수 있다는 점을 잘 알고 있습니다. 그래서 저희 전문가팀은 고객님의 구체적인 요구 사항을 평가하고 가장 적합한 솔루션을 추천해 드릴 준비가 되어 있습니다.

당사의 포괄적인 범위를 탐색하세요 충격 시험 장비에서 샤르피 시험기 에 드롭 웨이트 시스템, 귀하의 재료가 가장 높은 성능 및 안전 표준을 충족하는지 확인하세요. 당사에 문의해 주세요. 견적을 요청하고 가용성을 확인하세요.
