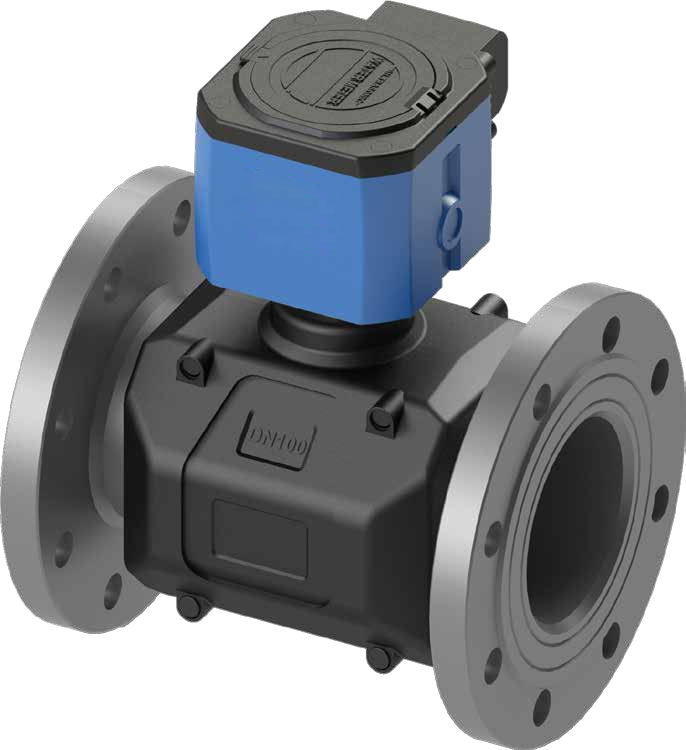

Medidores de água ultrassônicos de 2 e 4 canais

O medidor de água ultrassônico é um dispositivo altamente integrado lançado recentemente com configurações de dois ou quatro canais, em conformidade com o padrão ISO4064-2014. Esta série oferece várias vantagens, incluindo alta taxa de alcance, consumo de energia ultrabaixo e operação estável e confiável. Cada componente do medidor de água é protegido de acordo com os padrões IP68, permitindo seu uso em ambientes diversos e desafiadores. Ele encontra aplicações em abastecimento de água urbano, gerenciamento de recursos hídricos, irrigação agrícola, paisagismo e produção industrial, representando um avanço significativo na tecnologia de medição de água.

Fonte de alimentação com fio RS485, M-BUS DC8-24V Método de comunicação sem fio NB-Iot
Alta confiabilidade e ampla taxa de redução
Classe de proteção IP68
A resistência de temperatura bidirecional PT1000 pode realizar a medição de calor de aquecimento do ar condicionado
Consumo de energia ultrabaixo, o tempo de trabalho é de mais de 20 anos
Opcional de dois canais, quatro canais
O invólucro do sensor de aço inoxidável não enferruja nem obstrui
Medição ultrassônica, sem peças de desgaste
Projeto de orifício, sem perda de pressão
Proteção contra adulteração Shell
Projeto de separação eletromecânica, montagem, manutenção sem desmontagem

Operação de exibição

Curva de erro

Perda de pressão

Perda de pressão DN15-40△P40
> DN50 Perda de pressão△P10（Diâmetro）

Comunicação e networking

Equipado com caixa de junção à prova d'água, adequado para comunicação com fio ou sem fio

Com fio (interface de comunicação RS485/M-BUS)
Sem fio (módulo de transmissão sem fio NB-Iot （bateria interna de 8 Ah para fornecimento de energia independente）)

Aplicação típica

Smart Agriculture System para irrigação agrícola e paisagismo: Este sistema fornece informações quantitativas de irrigação para sistemas agrícolas inteligentes e paisagismo. Ele oferece benefícios de economia de água, economia de tempo e economia de trabalho por meio de práticas científicas de irrigação.

Abastecimento de Água e Drenagem: Isso envolve a medição, programação e gerenciamento do fluxo de linhas de ônibus e ramais. Também inclui medidores mestres de medição residencial, utilizados para regular o volume de água em edifícios e unidades.

Gestão de Recursos Hídricos: abrange a liquidação de taxas de recursos hídricos e o monitoramento do fluxo de água.

Medição de abastecimento de água industrial e drenagem: envolve liquidação de abastecimento de água externo, contabilidade interna de água e liquidação de taxas de drenagem.

Medidores de água ultrassônicos de 2 e 4 canais

Medidor de água ultrassônico de pequeno diâmetro de nível industrial (DN15-DN40)

Material do corpo: cobre, aço inoxidável 304 opcional, aço inoxidável

Tubo de cobre DN15-DN40

Aço inoxidável DN15-DN40

Medidor de água ultrassônico de dois canais (DN50-DN800)

Material do corpo: aço carbono (a parte da sonda é aço inoxidável 304) opcional aço inoxidável 304, aço inoxidável 316

DN50-DN150

DN200-DN800

Medidor de água ultrassônico de quatro canais (DN80-DN800)

Material do corpo: aço carbono (a parte da sonda é aço inoxidável 304), aço inoxidável 304 opcional, aço inoxidável 316

DN200-DN800

DN80-DN150

Especificações técnicas de medidores de água ultrassônicos de 2 e 4 canais

item	Parâmetro
padrão executivo	ISO4064-2014
Medição de fluido	Água, esgoto, água do mar (outros líquidos precisam ser personalizados) e preenchidos com canos
Temperatura do fluido	0.1 30-℃
Ambiente de trabalho	Temperatura: -30-45℃; Umidade 100% (UR)
Resistência à pressão	1.6 MPa, opcional 2.5 MPa.
Perda de pressão	DN15-DN40 △P40;≥DN50 △P10
Nível de sensibilidade do campo de fluxo a montante	U3
Nível de sensibilidade do campo de fluxo a jusante	D0
Classe de segurança climática e mecânica	Classe C
Nível de compatibilidade eletromagnética	classe E2
Interface de comunicação	RS485/USART/infravermelho, M-BUS opcional; transmissão sem fio NB-iot
Sinal de saída	OCT opcional
Fonte de energia	2 baterias de lítio integradas (3.6 V, 8 Ah)/fonte de alimentação externa DC8-24 V DC
Classe de proteção	IP68
Display local	O visor de duas linhas inclui totalizador de 9 dígitos, fluxo instantâneo de 6 dígitos e vários prompts de status e unidades
Armazenamento de dados	Usando parâmetros de armazenamento ferroelétrico, registre automaticamente o fluxo cumulativo dos primeiros 31 dias dos primeiros 32 meses
Ciclo de medição atual	Status de medição: 1 vez/s (pode ser definido); Status de verificação: 4 vezes/s
Consumo de energia	Status padrão < 30uA, pode funcionar continuamente por mais de 20 anos
Materiais	Corpo do tubo de medição: aço carbono (aço inoxidável no sensor); sensor: PEEK; capa protetora: nylon + fibra de vidro

Medidores de água ultrassônicos de 2 e 4 canais Faixa de vazão

Medidor de água de pequeno diâmetro de grau industrial mono (R=200)

Diâmetro nominal （mm）	Taxa de abertura R	Fluxo （m³/h）
Diâmetro nominal （mm）	Taxa de abertura R	fluxo inicial	Fluxo mínimo Q1	Fluxo de demarcação Q2	Fluxo Comum Q3	Fluxo de sobrecarga Q4
DN15	200	0.0031	0.0125	0.0200	2.5	3.125
DN20	200	0.0050	0.0200	0.0320	4.0	5.000
DN25	200	0.0079	0.0315	0.0504	6.3	7.875
DN32	200	0.0200	0.0800	0.1280	16	20.000
DN40	200	0.0313	0.1250	0.2000	25	31.250

Medidor de água de grande diâmetro e dois canais (R=100)

Diâmetro nominal （mm）	Taxa de abertura R	Fluxo （m³/h）
Diâmetro nominal （mm）	Taxa de abertura R	fluxo inicial	Fluxo mínimo Q1	Fluxo de demarcação Q2	Fluxo Comum Q3	Fluxo de sobrecarga Q4
DN50	100	0.100	0.400	0.640	40	50.00
DN65	100	0.158	0.630	1.008	63	78.75
DN80	100	0.250	1.000	1.600	100	125.00
DN100	100	0.400	1.600	2.560	160	200.00
DN125	100	0.625	2.500	4.000	250	312.50
DN150	100	1.000	4.000	6.400	400	500.00
DN200	100	1.575	6.300	10.080	630	787.50
DN250	100	2.500	10.000	16.000	1000	1250.00
DN300	100	4.000	16.000	25.600	1600	2000.00
DN350	100	4.000	16.000	25.600	1600	2000.00
DN400	100	6.250	25.000	40.000	2500	3125.00
DN450	100	6.250	25.000	40.000	2500	3125.00
DN500	100	10.000	40.000	64.000	4000	5000.00

Medidor de água de grande diâmetro e quatro canais (R=200)

Diâmetro nominal （mm）	Taxa de abertura R	Fluxo （m³/h）
Diâmetro nominal （mm）	Taxa de abertura R	fluxo inicial	Fluxo mínimo Q1	Fluxo de demarcação Q2	Fluxo Comum Q3	Fluxo de sobrecarga Q4
DN80	200	0.125	0.500	0.800	100	125.00
DN100	200	0.200	0.800	1.280	160	200.00
DN125	200	0.313	1.250	2.000	250	312.50
DN150	200	0.500	2.000	3.200	400	500.00
DN200	200	0.788	3.150	5.040	630	787.50
DN250	200	1.250	5.000	8.000	1000	1250.00
DN300	200	2.000	8.000	12.800	1600	2000.00
DN350	200	2.000	8.000	12.800	1600	2000.00
DN400	200	3.125	12.500	20.000	2500	3125.00
DN450	200	3.125	12.500	20.000	2500	3125.00
DN500	200	5.000	20.000	32.000	4000	5000.00

Dimensão

Diâmetro nominal （mm）	Dimensão (mm)					Conexão interferida		Comprimento efetivo da rosca	Peso (estimativa) kg	Grau de pressão MPa
Diâmetro nominal （mm）	L	H1	H2	W1	W2	Rosca de tubo A	Tópico de aquisição B	Comprimento efetivo da rosca	Peso (estimativa) kg	Grau de pressão MPa
DN15	165	14	123	57	130	G3 / 4B	G3 / 4B	10	1.5	1.6
DN20	195	18	125	57	130	G1B	G1B	12.5	1.5	1.6
DN25	160	22	127.5	57	130	G1_1/4B	G1_1/4B	13	1.5	1.6
DN32	180	25	130	57	130	G1_1/2B	G1_1/2B	14.5	2	1.6
DN40	200	33.5	134	57	130	G2B	G2B	16	2.2	1.6

Diâmetro nominal (mm)	Dimensões (mm)					Dimensões do Flange (mm)						Vidro de pressão	Peso (estimativa) kg
	L	H1	H2	W1	W2	diâmetro externo D	Diâmetro do círculo central do furo do parafuso D1	*Diâmetro do furo do parafusoQuantidade φn*	Superfície de vedação		Espessura do flange C
	L	H1	H2	W1	W2	diâmetro externo D	Diâmetro do círculo central do furo do parafuso D1	*Diâmetro do furo do parafusoQuantidade φn*	D2	f	Espessura do flange C
DN50	200	82.5	180	82.5	108	165	125	18*4	102	2	19	16	10
DN65	200	92.5	189	92.5	108	185	145	18*4	122	2	20	16	11.5
DN80	225	100	197	100	108	200	160	18*8	138	2	20	16	13.5
DN100	250	110	207	110	110	220	180	18*8	158	2	22	16	18.5
DN125	275	125	220	125	125	250	210	18*8	188	2	22	16	23.5
DN150	300	142.5	233	142.5	142.5	285	240	22*8	212	2	24	16	30

Diâmetro nominal (mm)	Dimensões (mm)					Dimensões do Flange (mm)						Vidro de pressão	Peso (estimativa) kg
	L	H1	H2	W1	W2	diâmetro externo D	Diâmetro do círculo central do furo do parafuso D1	*Diâmetro do furo do parafusoQuantidade φn*	Superfície de vedação		Espessura do flange C
	L	H1	H2	W1	W2	diâmetro externo D	Diâmetro do círculo central do furo do parafuso D1	*Diâmetro do furo do parafusoQuantidade φn*	D2	f	Espessura do flange C
DN200	350	170	257	170	170	340	295	22*12	268	2	26	16	35.5
DN250	450	200.5	284.5	200.5	200.5	405	355	26*12	320	2	29	16	58
DN300	500	230	310	230	230	460	410	26*12	378	2	32	16	76
DN350	550	260	350	260	260	520	470	26*16	438	4	35	16	108
DN400	600	290	380	290	290	580	525	30*16	490	4	38	16	145
DN450	700	320	410	320	320	640	585	30*20	550	4	46	16	185
DN500	800	357.5	447.5	357.5	357.5	715	650	33*20	610	4	46	16	232

Código de seleção

Carta	item	Parâmetro	Observação
A	Pipe	DN15-DN40 DN50-DN800	Selecione o diâmetro nominal
B	Número de canais	1 canal único 2 canais duplos 4 Quatro canais	Canal único: DN15-DN40 Canais duplos: DN50 mais Quatro canais: DN80mais
C	Materiais	1 Aço Carbono (Aço Inoxidável 304 na sonda) 2 Cobre 3 Aço Inoxidável 304 4 Aço Inoxidável 316	DN15-DN40 Opcional2,3,4 DN50 mais Opcional1,3,4,
D	Vidro de pressão	1.0 1.6 2.5	Acessórios Padrão1.6
E	Interface de comunicação Fonte de alimentação	1 RS485 e DC8-24V 2 RS485 e M-BUS 3 NB-IoT 4 RS485 e OUT&DC8-24V	Acessórios Padrão1

For example：T3-1-DN100-4-3-1.6-1
Explicando: Medidor de água ultrassônico T3-1, tamanho do tubo DN100, 4 canais, inoxidável 304
material, 1.6 MPa, com interface de comunicação RS485 Fonte de alimentação DC8-24V

Medidores de água ultrassônicos de 2 e 4 canais

Medidores de água ultrassônicos de 2 e 4 canais

Operação de exibição

Curva de erro

Perda de pressão

Comunicação e networking

Aplicação típica

Medidores de água ultrassônicos de 2 e 4 canais

Medidor de água ultrassônico de pequeno diâmetro de nível industrial (DN15-DN40)

Medidor de água ultrassônico de dois canais (DN50-DN800)

Medidor de água ultrassônico de quatro canais (DN80-DN800)

Especificações técnicas de medidores de água ultrassônicos de 2 e 4 canais

Medidores de água ultrassônicos de 2 e 4 canais Faixa de vazão

Medidor de água de pequeno diâmetro de grau industrial mono (R=200)

Medidor de água de grande diâmetro e dois canais (R=100)

Medidor de água de grande diâmetro e quatro canais (R=200)

Dimensão

Código de seleção
