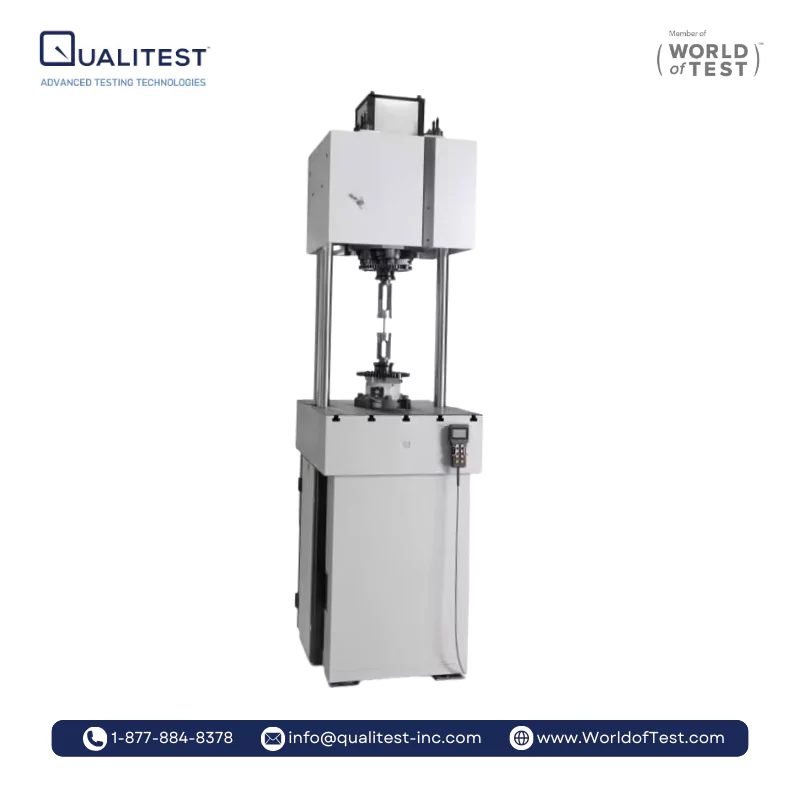

Testador de fadiga de média capacidade (50 - 250 kN)
Máquina de teste de fadiga ressonante Testronic - Testador de fadiga de capacidade média
Versão de média capacidade, para baixa faixa de carga de 50-250 kN
O MIKROTRON é a versão menor e mais compacta do TESTRONIC para cargas de até 5 kN ou até 20 kN e, se necessário, para valores de curso dinâmico mais altos.
A principal característica desta construção é o grande curso da massa oscilante, levando a um peso total particularmente baixo para uma máquina de teste ressonante (apenas aprox. 30% em comparação com outros sistemas de teste no mercado). Graças à mesa da máquina com ranhura em T, a gama de aplicações é estendida para os testes de componentes cada vez mais necessários.
Devido à unidade de controle estar localizada na estrutura de carga, o MIKROTRON é uma solução de teste muito compacta e, portanto, com economia de espaço. A frequência operacional varia de 40 Hz a 250 Hz, dependendo da rigidez do espécime e das massas ativadas do sistema oscilante (ajustável em 4 resp. 5 etapas).
Potente e universal, rápido e com economia de energia
Unidade estática
A carga estática é aplicada por um fuso de esferas (10) com uma porca dupla pré-carregada que é acionada por uma caixa de engrenagens de baixa folga e um servomotor. Graças a esta porca dupla pré-carregada, a carga estática pode ser ajustada durante a operação dinâmica em toda a faixa da carga nominal (100% de compressão até 100% de tensão).
Drive Dinâmico
A parte dinâmica consiste principalmente da massa m1 (1), da contramassa m0 (2), da elasticidade da amostra (3) e de todas as outras elasticidades e massas dentro do fluxo de carga dinâmica. Essas partes formam o sistema oscilante que é controlado e excitado pelo acionamento MAGNODYN em sua frequência ressonante. O fluxo de carga curto e otimizado entre as duas massas assegura uma boa transferência da carga e uma alta amplificação da energia alimentada.
Medição de Carga
A carga é medida por meio de células de carga que provaram sua confiabilidade ao longo de muitos anos. Além de sua vida de fadiga ilimitada, suas características são rigidez muito alta para cargas de tração, compressão, flexão, cisalhamento e torção. As células de carga podem ser fixadas na mesa com ranhuras em T ou na cabeça transversal superior, de preferência ao testar componentes. As células de carga são equipadas com um transdutor de aceleração integrado para a compensação das forças de inércia resultantes de dispositivos de preensão oscilantes.
lenda
- Ímã para acionamento dinâmico
- Cabeça cruzada
- Molas de pré-carga para carga estática
- Massa oscilante m1
- colunas
- ColunasEspécime / componente c
- Célula de carga
- Contramassa m0 construída como mesa com ranhura em T
- Acionamento do fuso com servo motor
- Cruzeta inferior móvel
- Fuso de esferas retificadas premium
