Otomatik Damıtma Test Cihazı: Petrol Laboratuvarları için Hassas Atmosferik Damıtma

Belirtilen kaynama aralığının dışında kalan yakıt, benzinli motorlarda soğuk çalıştırma arızalarından dizel motorlarda eksik yanmaya, türbin kanatlarında koklaşmaya ve sevkiyatı durdurabilecek yasal uyumsuzluklara kadar gerçek operasyonel sorunlar yaratır. Otomatik damıtma test cihazı, petrol laboratuvarlarına bir yakıtın kaynama aralığını hızlı, tekrarlanabilir ve operatöre bağlı varyasyon olmadan haritalama olanağı sağlar; böylece kalite ekipleri, uçuculuk sapmalarını son kullanıcıya ulaşmadan önce tespit edebilir.

Otomatik damıtma test cihazı, petrol ürünleri ve sıvı yakıtların toplu atmosferik damıtmasını gerçekleştiren bir laboratuvar aletidir. Yuvarlak tabanlı bir şişede ölçülen bir numuneyi ısıtır, yükselen buharı yoğunlaştırır ve damıtma eğrisi oluşturmak için her geri kazanılan hacim artışında buhar sıcaklığını kaydeder. Tüm süreç, ASTM D86, ASTM D850 ve ASTM D1078'de tanımlanan prosedürleri izler. Rafineriler, yakıt karıştırma terminalleri, petrokimya tesisleri ve bağımsız test laboratuvarları, yakıtların ve çözücülerin piyasaya sürülmeden önce spesifikasyon sınırlarını karşıladığını doğrulamak için bu aleti kullanır.

Bu sayfada, atmosferik damıtma testinin ardındaki bilimsel prensip, modern otomatik damıtma test cihazının temel bileşenleri ve laboratuvarınız için uygun olup olmadığının nasıl değerlendirileceği açıklanmaktadır.

Otomatik Damıtma Test Cihazı Nasıl Çalışır?

Otomatik damıtma test cihazı, sıvı petrol örneğini atmosfer basıncında ısıtarak ve her hacim artışı yoğunlaşıp dereceli bir alıcıda toplanırken buhar sıcaklığını kaydederek, kaynama noktasına sahip bileşenlerine ayırır. Temel olay basit bir kesirli buharlaşmadır: daha hafif (daha düşük kaynama noktalı) hidrokarbonlar önce buharlaşır, ardından kademeli olarak daha ağır fraksiyonlar buharlaşır ve bu da örneğin uçuculuk profilini karakterize eden bir sıcaklık-hacim eğrisi oluşturur.

Bilimsel Prensip: Atmosfer Basıncında Kaynama Noktası Ayrımı

Her saf bileşik, sıvının buhar basıncı ortam atmosfer basıncına eşit olduğunda karakteristik bir sıcaklıkta kaynar. Petrol ürünleri saf bileşikler değildir; her birinin farklı kaynama noktası olan yüzlerce hidrokarbon türünün karmaşık karışımlarıdır. Bir laboratuvar böyle bir karışımı sürekli olarak ısıttığında, en düşük kaynama noktasına sahip bileşenler önce buharlaşır. Bu hafif fraksiyonlar sıvı fazdan ayrılırken, kalan sıvı daha ağır bileşenler açısından zenginleşir ve buhar sıcaklığı yükselir. Gözlemlenen buhar sıcaklığının, yoğunlaşma olarak geri kazanılan numune yüzdesine karşı grafiği çizildiğinde, numunenin kaynama aralığı boyunca bileşim dağılımının bir parmak izi olan damıtma eğrisi elde edilir.

Sıcaklık ve geri kazanılan hacim arasındaki bu ilişki, testi kullanışlı kılan şeydir: eğri üzerindeki belirli noktalar, gerçek dünyadaki yakıt davranışıyla doğrudan ilişkilidir. %10 geri kazanım sıcaklığı (T10), soğuk çalıştırma ve buhar kilitlenme eğilimini gösterirken, %50 geri kazanım sıcaklığı (T50) ısınma performansı ve hızlanma tepkisini yansıtır ve %90 geri kazanım sıcaklığı (T90) yanmanın tamamlanması ve tortu oluşumuyla ilgilidir.

iIstrument Testi Nasıl Yürütüyor?

Modern bir otomatik damıtma test cihazı, ASTM D86'nın öngördüğü sırayı otomatikleştirir:

1. Numune şarjı. Operatör, ölçülü bir hacimdeki (genellikle 100 mL) test örneğini yuvarlak tabanlı bir damıtma şişesine koyar ve kalibre edilmiş bir sıcaklık sensörünü (genellikle A Sınıfı Pt100 dirençli termometre) şişenin boynuna, ampulü buhar çıkışına gelecek şekilde yerleştirir.
2. Isıtma. Kontrollü bir elektrikli ısıtıcı, şişeye ısı uygular. Sistem, öngörülen damıtma hızını (çoğu yakıt grubu için tipik olarak dakikada 4 ila 5 mL) korumak için ısıtıcı gücünü düzenler. Modern cihazlar, kararlı ve duyarlı termal kontrol için düşük voltajlı, yüksek akımlı ısıtma elemanları kullanır.
3. Buhar yükselmesi ve yoğunlaşma. Hidrokarbonlar kaynadıkça, buhar şişe boynundan yukarı doğru, bir bağlantı borusundan geçerek soğutulmuş bir banyoya daldırılmış bir kondenser tüpüne ulaşır. Kondenser, buharı çiğlenme noktasının altına soğutarak tekrar sıvı hale getirir. Kondenser banyosunun sıcaklığı, ürün türüne bağlı olarak 0 °C ile 60 °C arasında tutulur.
4. Hacim geri kazanımı ölçümü. Yoğunlaştırılmış sıvı (damıtılmış sıvı), sıcaklık kontrollü bir alıcı haznesinde bulunan dereceli bir toplama silindirine damlar. Genellikle hassas bir kademeli motor ve optik veya lazer sensör tarafından tahrik edilen bir seviye izleme sistemi, damıtılmış sıvının hacmini sürekli olarak izler ve karşılık gelen buhar sıcaklığına göre kaydeder.

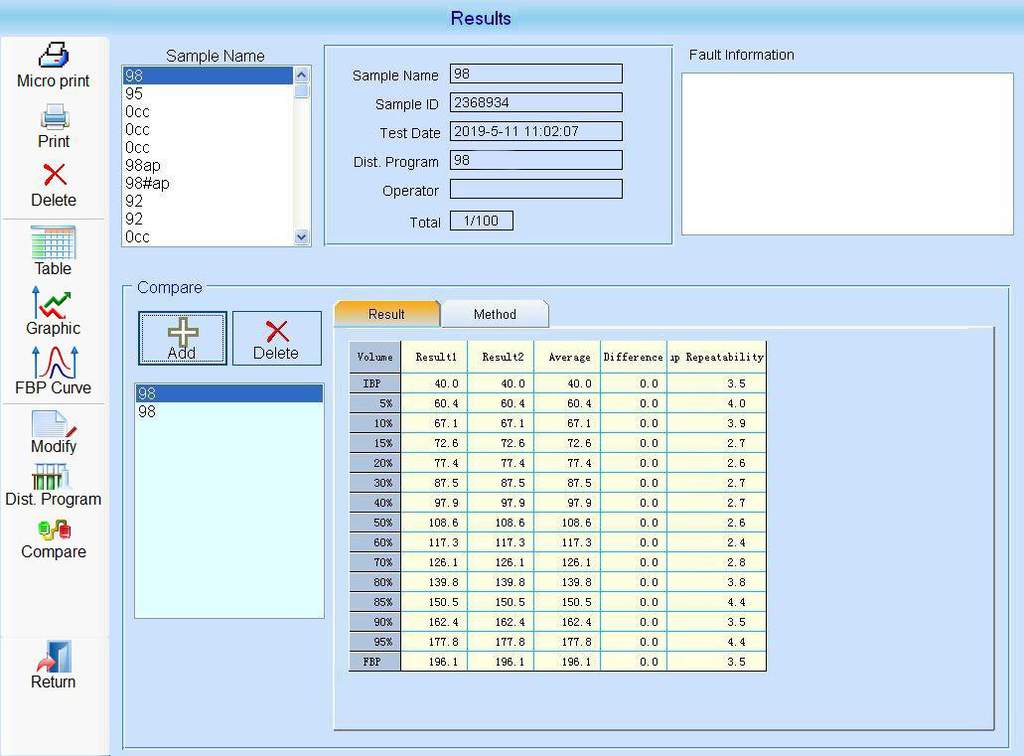

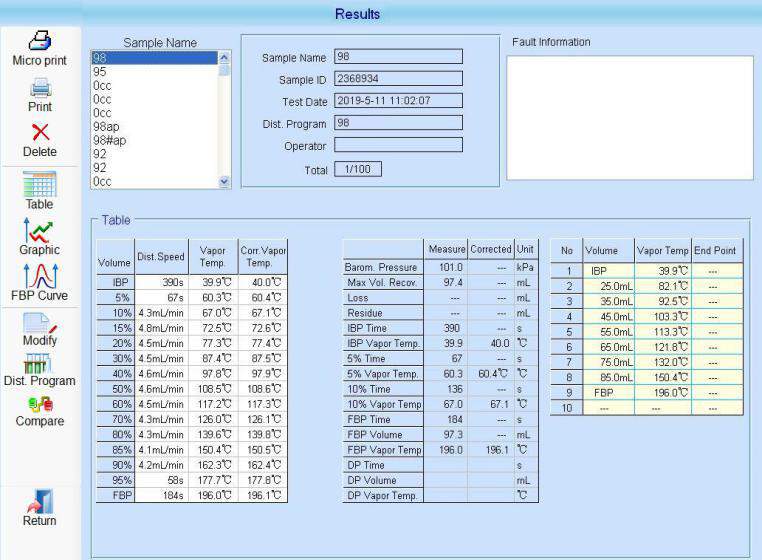

5. Veri kaydı ve eğri oluşturma. Gömülü kontrol ünitesi, önceden belirlenmiş her hacim artışında (her 1 mL'de veya sabit yüzdelik noktalarda) buhar sıcaklığını kaydeder ve damıtma eğrisini gerçek zamanlı olarak çizer. Temel parametreler otomatik olarak yakalanır: başlangıç ​​kaynama noktası (IBP, ilk yoğuşma damlasının düştüğü sıcaklık), standart geri kazanım yüzdelerindeki sıcaklıklar (T10, T50, T90), son kaynama noktası (FBP) veya kuru nokta ve toplam geri kazanılan ve kalıntı hacimleri.
6. Uç nokta tespiti ve kapatma. Sistem, sıcaklık değişim hızını ve yoğuşma akışının durmasını izleyerek son kaynama noktasını veya kuruma noktasını tespit eder. Ardından ısıtıcıyı düşürür ve soğutma işlemini başlatır.

Anahtar Bileşenler ve Rolleri

• Damıtma şişesi: Numuneyi tutar ve buhar yolunu şekillendirir. Şişe geometrisi (100 mL veya 200 mL, yuvarlak tabanlı) standarda uygundur.
• Buhar sıcaklık sensörü (Pt100): Şişenin boynundaki buhar sıcaklığını ölçer. A sınıfı doğruluk (tipik olarak 0 °C'de ±0.15 °C), kaydedilen damıtma eğrisinin izlenebilir olmasını sağlar.
• Elektrikli ısıtıcı: Kontrollü ısı sağlar. Düşük voltajlı, yüksek akımlı tasarımlar termal gecikmeyi azaltır ve ısıtma elemanının ömrünü uzatır.
• Kondenser ve soğutma banyosu: Buharı yeniden yoğunlaştırır. Bir soğutma ünitesi veya Peltier sistemi, banyoyu belirtilen sıcaklıkta tutar.
• Alıcı haznesi: Toplanan damıtılmış sıvının yeniden buharlaşmasını önlemek için, dereceli silindiri kontrollü bir sıcaklıkta (genellikle 0 °C ila 60 °C) muhafaza eder.
• Hacim takip sistemi: Alıcıdaki sıvı menisküsünü takip eden bir kademeli motor ve optik sensör, geri kazanılan hacmi yüksek doğrulukla kaydeder.
• Barometrik basınç sensörü: Ortamdaki atmosfer basıncını ölçerek, kontrol cihazının sıcaklık okumalarına standart basınç düzeltmeleri uygulamasını sağlar ve böylece sonuçların farklı rakımlarda ve hava koşullarında karşılaştırılabilir olmasını garanti eder.
• Yangın algılama ve söndürme sistemi: Bir ultraviyole alev dedektörü, ısıtıcı bölmesini izler. Numune buharlarının tutuşmasını tespit ederse, sistem ısıtıcıyı kapatır ve bir söndürme maddesini (genellikle CO2 veya inert bir gaz) devreye sokarak personeli ve laboratuvarı korur.
• Gömülü kontrol ünitesi ve ekran: Test dizisini yönetir, sonuçları saklar ve canlı damıtma eğrisini görüntüler.

Temel Özellikler ve Teknik Özellikler

Aşağıdaki özellikler QualiDT D86 modelini açıklamaktadır. Her parametre belirli bir laboratuvar gereksinimini karşılamaktadır:

• Standartlara uygunluk (ASTM D86, D850, D1078): Standart yakıt gruplarının (Grup 1'den Grup 4'e kadar), aromatik hidrokarbonların ve uçucu çözücü karışımlarının atmosferik damıtılmasını kapsar, böylece tek bir cihaz yaygın petrol damıtma testlerinin tamamını gerçekleştirir.
• Soğuk banyo sıcaklık aralığı: 0 °C ila 60 °C, doğruluk ±0.5 °C: Uçucu benzinlerden (neredeyse donma noktasında yoğunlaşmaya ihtiyaç duyanlar) daha sıcak banyoları tolere eden daha ağır karışımlara kadar tüm ürün grupları için kondenser koşullarını korur.
• Alıcı haznesi sıcaklık aralığı: 0 °C ila 60 °C, doğruluk ±1.0 °C: Toplanan damıtılmış sıvının yeniden buharlaşmasını önler ve farklı ürün türlerinde hacim değerlerinin sabit kalmasını sağlar.
• Damıtma ısıtıcısının gücü: 24 V'ta 1,000 W. Düşük voltajlı, yüksek akımlı konfigürasyon, yanıcı buharların yakınında elektriksel ark oluşma riskini azaltırken hızlı termal tepki sağlar.
• Sistem güç tüketimi: 2,500 W: Isıtıcı, soğutma, kontrol ünitesi ve ekranı kapsayan bu cihaz, standart laboratuvar güç devrelerine uygundur.

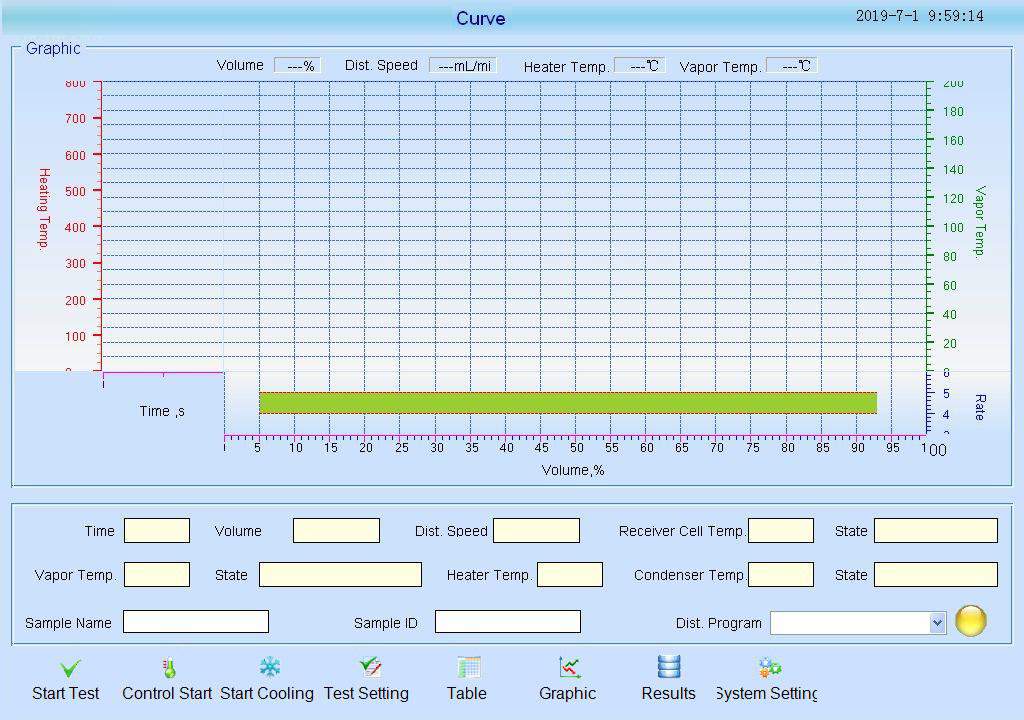

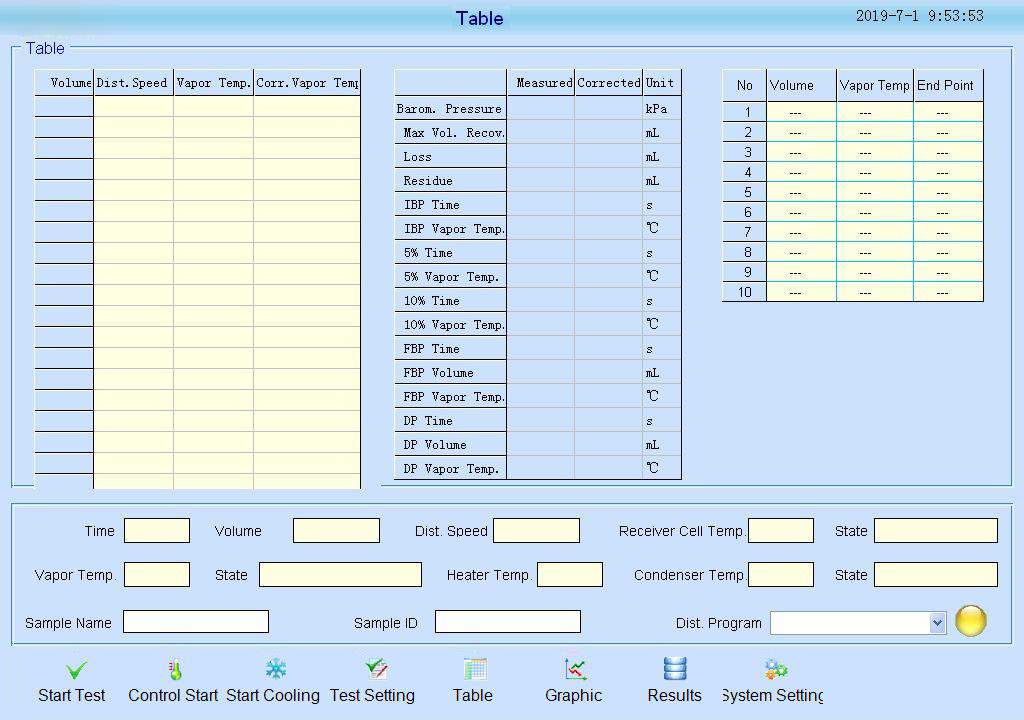

• Dahili bilgisayara sahip 12.1 inç dokunmatik ekran: Tek bir ekranda gerçek zamanlı buhar sıcaklığını, ısıtıcı sıcaklığını, kondenser sıcaklığını, alıcı hazne sıcaklığını ve canlı damıtma eğrisini görüntüler.
• Tamamen otomatik test yürütme: Sistem, ısıtma hızını kontrol eder, buhar sıcaklığını izler, hacim geri kazanımını algılar, başlangıç ​​ve bitiş kaynama noktalarını belirler ve test tamamlandığında manuel müdahale olmadan otomatik olarak kapanır.
• Alev algılama ve otomatik yangın söndürme: Uçucu ve yanıcı numunelerin test edilmesi için aktif bir güvenlik katmanı sağlar.
• Veri düzeltme, depolama ve yazdırma: Barometrik düzeltmeleri uygular, test sonuçlarını farklı çalıştırmalar arasında karşılaştırma için saklar ve dokümantasyon ve uyumluluk denetimleri için raporlar oluşturur.
• Ölçüler: 500 x 530 x 680 mm Entegre bir muhafaza içinde şişeyi, kondansatörü, alıcıyı ve soğutma sistemini barındırırken, standart bir laboratuvar tezgahına sığacak kadar kompakttır.

Uygulamalar ve Endüstriler

Rafineri Proses Kontrolü ve Ürün Sertifikasyonu

Rafineriler, hafif naftadan ağır gaz yağına kadar her damıtma akışını, ürün depolamaya veya boru hattına aktarılmadan önce kesme noktalarının ve kaynama aralıklarının ürün özelliklerini karşıladığını doğrulamak için test eder. Otomatik bir damıtma test cihazı, kalite kontrol ekiplerinin kolon çalışma parametrelerini ayarlamak ve nihai ürünleri onaylamak için ihtiyaç duyduğu damıtma eğrisi verilerini sağlar.

Yakıt Karıştırma Terminalleri

Karıştırma terminalleri, nihai benzin, dizel ve jet yakıtı üretmek için baz stokları ve katkı maddelerini bir araya getirir. Damıtma testleri, partinin dağıtıma sunulmadan önce T10, T50 ve T90 limitleri de dahil olmak üzere hedef uçuculuk aralığına uygun olduğunu doğrular.

Havacılık Yakıtı Testi

Havacılık türbin yakıtlarının, yüksek irtifada güvenli yanmayı sağlamak için dar damıtma limitlerini karşılaması gerekir. Havaalanlarındaki, yakıt depolarındaki ve havayolu bakım tesislerindeki laboratuvarlar, ASTM D1655 (Jet A, Jet A-1) ve DEF STAN 91-091 gibi spesifikasyonlara uygunluğu doğrulamak için damıtma testleri kullanır.

Petrokimya ve Solvent Laboratuvarları

Kimya tesisleri ve solvent üreticileri, aromatik hidrokarbonların, mineral yağların ve özel solventlerin kaynama aralığını ASTM D850 ve ASTM D1078 standartlarına göre test ederler. Bu testler, ürün saflığını ve sonraki formülasyonlar için fraksiyon bileşimini doğrular.

Bağımsız ve Düzenleyici Test Laboratuvarları

Üçüncü taraf laboratuvarlar, anlaşmazlık çözümü, çevresel uyumluluk ve ithal yakıtların sertifikasyonu için damıtma testleri yürütmektedir. Otomatik çalışma, operatörler arası değişkenliği azaltarak bildirilen sonuçların savunulabilirliğini güçlendirir.

Laboratuvarınız İçin Otomatik Damıtma Test Cihazı Nasıl Seçilir?

Doğru cihazı seçmek, test edeceğiniz ürün yelpazesini ve laboratuvarınızın karşılaması gereken standartları anlamakla başlar. Başlıca seçim kriterleri şunlardır:

• Standart kapsamı: Cihazın laboratuvarınızın ihtiyaç duyduğu tüm ASTM, ISO veya IP yöntemlerini desteklediğinden emin olun. ASTM D86, en geniş petrol damıtıkları yelpazesini kapsarken, ASTM D850 ve D1078 sırasıyla aromatik hidrokarbonları ve uçucu çözücüleri ele almaktadır. Test kapsamınız genişleyebilirse, birden fazla standart yöntemi işleyebilen bir cihaz seçin.
• Kondenser ve alıcı sıcaklık aralığı: Benzin gibi uçucu ürünler 0 °C'ye yakın kondenser sıcaklıkları gerektirirken, daha ağır damıtılmış ürünler daha yüksek sıcaklıklara dayanabilir. Cihazın soğutma sisteminin, ürün karışımınızın gerektirdiği sıcaklıklara ulaştığından ve bu sıcaklıkları standartların gerektirdiği tolerans dahilinde tuttuğundan emin olun.
• Otomasyon seviyesi: Tam otomatik cihazlar, ısıtma başlatılmasından son nokta tespitine ve veri raporlamasına kadar tüm testi gerçekleştirir. Yarı otomatik üniteler manuel başlatma, son nokta gözlemi veya kalıntı ölçümü gerektirebilir. Yüksek verimliliğe sahip laboratuvarlar veya vardiyalar arası tutarlı sonuçların önemli olduğu ortamlar için tam otomasyon, değişkenliği azaltır ve operatörün zamanından tasarruf sağlar.
• Hacim takibi doğruluğu: Damıtılmış sıvı hacminin ölçümünün hassasiyeti, damıtma eğrisinin şeklini doğrudan etkiler. Adım motoruyla çalışan alıcılara sahip optik veya lazer tabanlı izleme sistemleri, manuel gözleme göre daha yüksek doğruluk sunar.
• Güvenlik sistemleri: Yanıcı petrol ürünlerini ısıtan her türlü cihazda alev algılama ve otomatik yangın söndürme sistemi bulunmalıdır. Algılama sensörünün tipini (ultraviyole yaygın olarak kullanılır) ve söndürme maddesini doğrulayın.
• Veri yönetimi: Cihaz üzerinde veri depolama, barometrik basınç düzeltmesi, farklı çalıştırmalar arasında sonuç karşılaştırması ve raporları dışa aktarma veya yazdırma özelliği arayın. ISO 17025 akreditasyonu altında faaliyet gösteren laboratuvarların izlenebilir, arşivlenmiş verilere ihtiyacı vardır.
• Alan kullanımı ve altyapı: Cihazın çalışma tezgahınıza sığdığından ve elektrik kaynağınızın toplam güç tüketimini karşılayabileceğinden emin olun.

Sıkça Sorulan Sorular

Otomatik damıtma test cihazı neyi ölçer?

Otomatik damıtma test cihazı, bir petrol ürünü veya sıvı yakıtın kaynama aralığı özelliklerini ölçer. Numuneyi atmosfer basıncında ısıtır, geri kazanılan her bir kondensat hacmindeki buhar sıcaklığını kaydeder ve bir damıtma eğrisi oluşturur. Başlıca çıktılar arasında ilk kaynama noktası, son kaynama noktası ve T10, T50 ve T90 gibi standart geri kazanım yüzdelerindeki sıcaklıklar bulunur.

ASTM D86, ASTM D850 ve ASTM D1078 arasındaki fark nedir?

ASTM D86, benzin, dizel, gazyağı ve jet yakıtı da dahil olmak üzere çok çeşitli petrol ürünleri ve sıvı yakıtların atmosferik damıtılmasını kapsar. ASTM D850, özellikle benzen, toluen ve ksilen gibi aromatik hidrokarbonlara uygulanır ve kuru nokta belirlemesine odaklanır. ASTM D1078, uçucu çözücüler ve dar kaynama aralığına sahip kimyasal ara maddeleri ele alır. Birçok otomatik damıtma test cihazı, aynı platformda bu üç yöntemi de destekler.

Damıtma eğrisi yakıt kalitesi için neden önemlidir?

Damıtma eğrisi, bir yakıtın hidrokarbon bileşenlerinin kaynama aralığı boyunca nasıl dağıldığını ortaya koyar. Belirli eğri noktaları gerçek dünya davranışını öngörür: T10, benzinde soğuk çalıştırma yeteneği ve buhar kilitlenme riskiyle ilgilidir, T50 ısınma ve hızlanma performansını gösterir ve T90 yanma tamamlanması ve tortu oluşumuyla ilişkilidir. Rafineriler ve karıştırma işlemleri, spesifikasyonlara uygunluğu doğrulamak ve ürün formülasyonunu optimize etmek için bu değerleri kullanır.

Otomasyon, damıtma test sonuçlarını nasıl iyileştirir?

Manuel damıtma testleri, operatörün ısıtma hızını kontrol etmesine, termometreyi gözlemlemesine ve hacim okumalarını kaydetmesine bağlıdır; bunların hepsi değişkenliğe yol açar. Otomatik bir damıtma test cihazı, geri besleme kontrolü ile ısıtma hızını düzenler, kalibre edilmiş bir elektronik sensörle buhar sıcaklığını okur ve optik veya lazer sistemiyle hacim geri kazanımını izler. Bu, öznel yargıyı ortadan kaldırır ve test çalışmaları arasında ve operatörler arasında daha sıkı tekrarlanabilirlik sağlar.

Otomatik damıtma test cihazı ne tür bakım gerektirir?

Rutin bakım genellikle damıtma şişelerinin ve kondenser tüplerinin temizlenmesini veya değiştirilmesini, sıcaklık sensörünün ve hacim takip sisteminin kalibrasyonunun doğrulanmasını, soğutma ünitesindeki soğutucu akışkan seviyesinin kontrol edilmesini ve yangın algılama ve söndürme sisteminin test edilmesini içerir. Sıklık test hacmine bağlıdır, ancak çoğu laboratuvar her test serisinden önce sensör doğrulaması ve kalite yönetim sistemlerine göre planlanmış aralıklarla tam bir kalibrasyon kontrolü gerçekleştirir.

Otomatik damıtma test cihazı biyoyakıt karışımlarını test edebilir mi?

ASTM D86 standardı, hacimce %30'a kadar biyodizel karışımlarını ve etanol-benzin karışımlarını açıkça kapsamaktadır. Bu karışımların damıtma davranışı, etanol gibi oksijenli bileşiklerin eğrinin bazı kısımlarını düzleştiren azeotropik etkiler yaratması nedeniyle saf petrol ürünlerinden farklıdır. Doğru hacim takibi ve sıcaklık çözünürlüğüne sahip bir cihaz, bu platoları doğru bir şekilde yakalar; bu da sürüş performansı indeksi (DI) hesaplamaları için kritik öneme sahiptir.
