Jel Zamanlayıcı

Jel Zamanlayıcı: Termoset Malzemeler için Hassas Jel Süresi Testi

Reçine, yapıştırıcı veya kaplamanın işlenebilir sıvıdan akışkan olmayan jel haline geçişinin tam olarak ne zaman gerçekleştiğini bilmek, formülatörlere ve proses mühendislerine kürleme döngülerini kontrol etme, parti homojenliğini doğrulama ve maliyetli üretim hatalarını önleme konusunda ihtiyaç duydukları verileri sağlar. Jel zamanlayıcı, bu tek ve kritik ölçüm için tasarlanmış masaüstü bir cihazdır.

Jel zamanlayıcı, malzeme test cihazı kategorisine aittir. Katalize edilmiş veya ısı ile başlatılan kürleme reaksiyonunun başlangıcı ile malzemenin artık akamayacağı nokta olan jelleşmenin başlangıcı arasındaki süreyi, yani jelleşme süresini ölçer. Cihaz, dönen bir karıştırıcı üzerindeki viskoz sürtünmeyi izleyerek jelleşme noktasını otomatik olarak tespit eder. Test, minimum numune hazırlığı gerektirdiğinden ve gözetimsiz çalıştığından, hem gelen kalite kontrol programlarına hem de Ar-Ge formülasyon iş akışlarına doğal olarak uyum sağlar.

Bu sayfada jel zamanlayıcısının nasıl çalıştığı, algıladığı jelleşmenin ardındaki bilimsel prensipler, jel zaman verilerine dayanan sektörler ve test gereksinimleriniz için doğru modeli nasıl seçeceğiniz açıklanmaktadır.

Jel Zamanlayıcı Nasıl Çalışır?

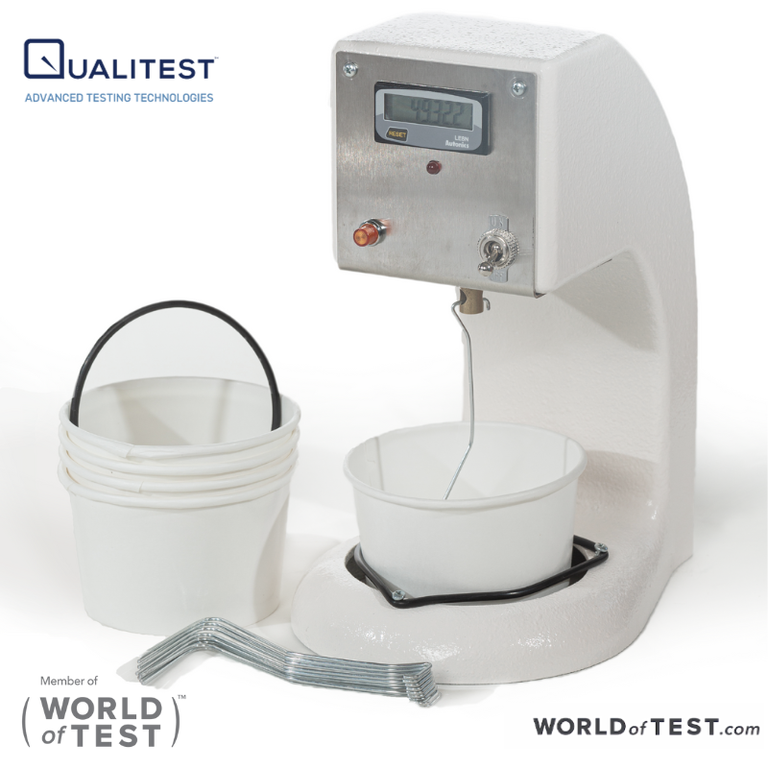

Jel zamanlayıcı, kürleme malzemesi içinden sabit düşük hızda dönen bir tel karıştırıcı kullanarak jel oluşumunu ölçer. Malzemenin viskozitesi jel noktasına doğru yükseldikçe, karıştırıcı üzerindeki sürtünme motorun torkunu aşar ve onu durdurur. Elektronik bir devre durmayı algılar, geçen süre sayacını durdurur ve jel süresini dijital bir ekranda kaydeder.

Jelleşmenin Bilimsel Temeli

Jelleşme, termoset bir polimerin sürekli üç boyutlu bir moleküler ağ oluşturacak kadar çapraz bağ oluşturduğu zaman meydana gelen geri dönüşümsüz bir geçiş sürecidir. Jelleşme noktasından önce, reçine viskoz bir sıvı gibi davranır. Jelleşme noktasında, büyüyen ağ tüm numuneyi kaplar, viskozite sonsuza doğru yükselir ve malzeme akma özelliğini kaybeder.

Çapraz bağlama bu geçişi yönlendirir. Bir reçine katalizörü veya sertleştiricisiyle karşılaştığında, reaktif fonksiyonel gruplar polimer zincirleri arasında kovalent bağlar oluşturmaya başlar. Örneğin, bir epoksi sisteminde, sertleştiricideki amin grupları reçine omurgasındaki epoksit halkalarını açar ve kalıcı köprüler oluşturur. Her yeni köprü zincir hareketliliğini kısıtlar. Reaksiyon ilerledikçe, bağlı zincir kümeleri, tek bir genişleyen ağ oluşturana kadar büyür. Bu bağlantı anı jel noktasıdır.

Sıcaklık süreci hızlandırır. Daha yüksek sıcaklıklar, fonksiyonel gruplar arasındaki reaksiyon hızını artırarak jel süresini kısaltır. Bu nedenle, ısıtmalı jel zamanlayıcılar, operatörlerin yalnızca oda sıcaklığındaki verilere güvenmek yerine, malzemeleri işlemle ilgili sıcaklıklarda test etmelerine olanak tanır.

Motor Durma Algılama Sistemi Jel Noktasını Nasıl Yakalar?

Jel zamanlayıcı, jelleşmeye yakın keskin viskozite artışından yararlanır. Düşük torklu senkron motor, şekillendirilmiş bir tel karıştırıcıyı sabit bir hızda, tipik olarak yaklaşık 20 rpm'de döndürür. Motor, karıştırıcıyı sıvı bir numunenin içinden geçirmek için yeterli tork üretir, ancak jelleşen bir numunenin içinden geçirmek için yeterli tork üretmez.

Kürleme ilerledikçe, viskozite başlangıçta kademeli olarak artar. Jel noktasına yakın bir yerde, çapraz bağ ağı kütle akışını kısıtlamaya başladığı için viskozite hızla artar. Karıştırıcı üzerindeki artan viskoz sürtünme sonunda motorun sabit tork çıkışını aşar ve motor durur. Elektronik bir algılama devresi durmayı anında kaydeder, zamanlayıcıyı durdurur ve görsel bir göstergeyi etkinleştirir.

Bu jelleşme duraklaması tespit yöntemi, tekrarlanabilir ve operatörden bağımsız bir sonuç noktası sağlar. ASTM D2471 gibi standartlarda açıklanan manuel "çubuk testi" yöntemlerinin aksine, jel zamanlayıcı, malzemenin ne zaman jelleştiğine dair öznel yargıyı ortadan kaldırır. Sonuç olarak, operatörler, vardiyalar ve üretim tesisleri genelinde tutarlı jelleşme süresi verileri elde edilir.

Doğru Jel Zamanlayıcı Modelini Nasıl Seçersiniz?

Jel zamanlayıcı seçimi, cihazın sıcaklık kapasitesini laboratuvarınızın gerektirdiği malzemeler ve test koşullarıyla eşleştirmeye bağlıdır. Üç yapılandırma seviyesi çoğu test senaryosunu kapsar:

Oda sıcaklığında çalışan (Temel) modeller, ortam koşullarında kürleşen malzemeler için uygundur. Yapıştırıcılar, oda sıcaklığında kürleşen epoksiler ve birçok polyester reçine bu kategoriye girer. İşleminiz yüksek sıcaklıkta jel süresi verilerine ihtiyaç duymuyorsa, temel bir ünite iş akışını basitleştirir ve yatırımı düşük tutar.

Reostat kontrollü ısıtmalı modeller (Hot Pot), yüksek kürleme sıcaklıkları gerektiren malzemeler için sıcaklık kontrollü bir numune kabı ekler. Reostat, operatörün 350 °F'ye kadar hedef bir sıcaklık ayarlamasına olanak tanır. Bu kontrol seviyesi, operatörün tek bir sıcaklık ayarlayıp bu ayar noktasında birden fazla numune çalıştırdığı rutin üretim kalite kontrolü için iyi sonuç verir.

Elektronik oranlama kontrolüne sahip ısıtmalı modeller (StablTemp Hot Pot), reostayı minimum sapma veya varyasyonla ayar noktasını koruyan kapalı devre elektronik kontrolör ile değiştirir. Test yönteminiz veya spesifikasyonunuz sıkı sıcaklık toleransı gerektiriyorsa veya küçük sıcaklık dalgalanmalarının bile sonucu etkileyebileceği uzun jel süresi testleri yapıyorsanız bu modeli seçin.

Model seçiminin ötesinde, şu faktörleri de göz önünde bulundurun:

• Numune hacmi ve kap boyutu: Kürleme reaksiyonlarının ekzotermik doğası nedeniyle jel süresi numune hacmine bağlı olarak değiştiğinden, cihazın test yönteminizin belirttiği numune kütlesini karşılayıp karşılamadığını doğrulayın.
• Tek kullanımlık aksesuarlar: Her testten sonra attığınız kağıt bardaklar ve tel karıştırıcılar, temizliği ve çapraz kontaminasyonu ortadan kaldırır; bu, özellikle farklı reçine sistemlerini ardışık olarak test ederken önemlidir.
• Kayıt zaman aralığı: Zamanlayıcının maksimum kayıt kapasitesinin, yavaş kürlenen ve jelleşmesi saatler sürebilen formülasyonlar da dahil olmak üzere, ölçmeyi beklediğiniz en uzun jel sürelerini kapsadığından emin olun.
• İlgili standartlar: Müşterilerinizin veya şirket içi spesifikasyonlarınızın ASTM D2471, ASTM D3056, ASTM D4217 veya başka bir yönteme atıfta bulunup bulunmadığını belirleyin ve cihazın karıştırma hızının ve numune konfigürasyonunun yöntem gereksinimleriyle uyumlu olduğunu doğrulayın.

Sıkça Sorulan Sorular

Jel zamanlayıcı neyi ölçer?

Jel zamanlayıcı, katalize edilmiş veya ısı ile aktive edilmiş bir kürleme reaksiyonunun başlangıcından jelleşmenin başlangıcına kadar geçen süre olan jel süresini ölçer. Jel noktasında, termoset malzeme çapraz bağlı bir ağ oluşturur ve akma özelliğini kaybeder. Cihaz bu geçişi otomatik olarak kaydeder ve geçen süreyi görüntüler.

Jel zamanlayıcı jel uygulama noktasını nasıl tespit eder?

Bu cihaz, düşük torklu senkron bir motor kullanarak kürleme numunesi içinden bir tel karıştırıcıyı döndürür. Malzemenin viskozitesi jel noktasına yakın bir yerde hızla yükseldiğinde, karıştırıcı üzerindeki sürtünme motorun torkunu aşar ve motoru durdurur. Elektronik bir devre durmayı algılar ve zamanlayıcıyı durdurarak objektif ve tekrarlanabilir bir bitiş noktası sağlar.

Jel uygulama süresi kalite kontrolü için neden önemlidir?

Jel süresi, termoset bir formülasyonun reaktivitesini ve çalışma süresini yansıtır. Partiler arasında tutarlı jel süresi, hammaddelerin, katalizör oranlarının ve depolama koşullarının belirtilen sınırlar içinde kaldığını doğrular. Jel süresindeki bir değişiklik, kusurlu parçalar sonraki işlemlere ulaşmadan önce reçinenin bozulduğunu, yanlış karışım oranlarını veya kontaminasyonu işaret edebilir.

Isıtmalı jel zamanlayıcıyı, basit bir modele göre ne zaman tercih etmeliyim?

Malzemeleriniz yüksek sıcaklıklarda kürleşiyorsa veya test spesifikasyonunuz ortam sıcaklığının üzerinde kontrollü bir sıcaklıkta jel süresi verileri gerektiriyorsa, ısıtmalı bir model seçin. Birçok epoksi prepreg sistemi, termoset kaplama tozları ve solventsiz vernikler yüksek sıcaklıkta jel süresi testi gerektirir. Formülasyonlarınız oda sıcaklığında kürleşiyorsa, temel bir model ihtiyacınız olan verileri sağlar.

Jel süresi ve kürlenme süresi arasındaki fark nedir?

Jel süresi, malzemenin akmayı durdurduğu nokta olan jelleşmenin başlangıcını ifade eder. Kürlenme süresi ise çapraz bağlama reaksiyonunun tamamlanması ve nihai mekanik özelliklerin geliştirilmesi için gereken daha uzun süredir. Jelleşmiş bir malzeme tamamen kürlenmemiştir. Jel süresi çalışma penceresinin sonunu, kürlenme süresi ise parçanın belirtilen mukavemet ve sertliğe ulaştığı zamanı gösterir.

Jelleşme Ölçümü İçin Reometrenin Yerine Jel Zamanlayıcı Kullanılabilir mi?

Jel zamanlayıcı tek bir noktadan ölçüm sağlar: jelleşme süresi. Reometre ise viskoziteyi sürekli olarak izler ve reaksiyon boyunca tam kürleşme profilini, depolama modülünü ve kayıp modülünü çözebilir. Sadece jelleşme süresinin önemli olduğu rutin kalite kontrol çalışmalarında, jel zamanlayıcı hızlı ve düşük maliyetli sonuçlar sunar. Kürleşme kinetiğinin Ar-Ge karakterizasyonu için ise reometre daha yüksek maliyet ve karmaşıklıkla daha zengin veriler sağlar.
