Çalışma Prensibi ve Optik Yapılandırma
Profil projektörü veya optik karşılaştırıcı olarak da bilinen bir cihaz, doğrusal ve açısal ölçüm için bir iş parçasının büyütülmüş 2 boyutlu silüetini veya yüzey görüntüsünü, temassız optik büyütme yöntemiyle buzlu cam bir ekrana yansıtır.
Telemerkezli Objektif Lens Prensibi
Standart objektifler, objektife daha yakın olan nesnelerin daha büyük görünmesine neden olan perspektif bozulmasına yol açar. Qualitest Profil projektörler, sonsuzda konumlandırılmış gözbebeklerine sahip telemerkezli objektifler kullanarak bu boyutsal hatayı ortadan kaldırır. Işık, sahne camı boyunca paralel optik yollarda ilerler ve iş parçası optik eksen boyunca hafifçe kaysa bile büyütme faktörlerini (10×, 20×, 50×, 100×) sabit tutar. QualiPP™ H412 gibi gelişmiş modeller, görüntü keskinliğini ve kenar kontrastını en üst düzeye çıkarmak için telemerkezli objektifleri kaplamalı reflektör optikleriyle birleştirir.
Aydınlatma Yöntemleri
- Kontur (İletilen) Aydınlatma: Işık, sahne camının altından doğrudan geçerek, yüksek kontrastlı kenarlara sahip keskin bir silüeti görüntüleme ekranına yansıtır. Bu yöntem, dış profilleri, diş biçimlerini, yarıçap eğrilerini ve pahları ölçer.
- Yüzey (Yansıtılmış) LED Aydınlatma: Ayarlanabilir yüzey LED'leri, ışığı doğrudan bileşenin üst yüzeyine yansıtarak yüzey detaylarını optik lense yansıtır. Bu yöntem, damgalanmış yüzey işaretlerini, sığ olukları, kör delikleri ve yüzey dokularını inceler.
Koordinat Ölçümü ve Kenar Algılama Yöntemi
Qualitest Bu sistemler, yüksek hassasiyetli doğrusal cam ölçekleri QualiDigi™ Readout 400 gibi çok fonksiyonlu göstergelerle birleştirir. Optoelektronik kenar algılama sensörleriyle birlikte çalışan gösterge, profil boyunca açık-koyu geçişleri algılar ve operatör hizalama hatası olmaksızın X/Y koordinatlarını ve açısal değerleri 1' çözünürlüğe kadar otomatik olarak kaydeder.
Optik Yerleşim Konfigürasyonları: Dikey ve Yatay Eksen

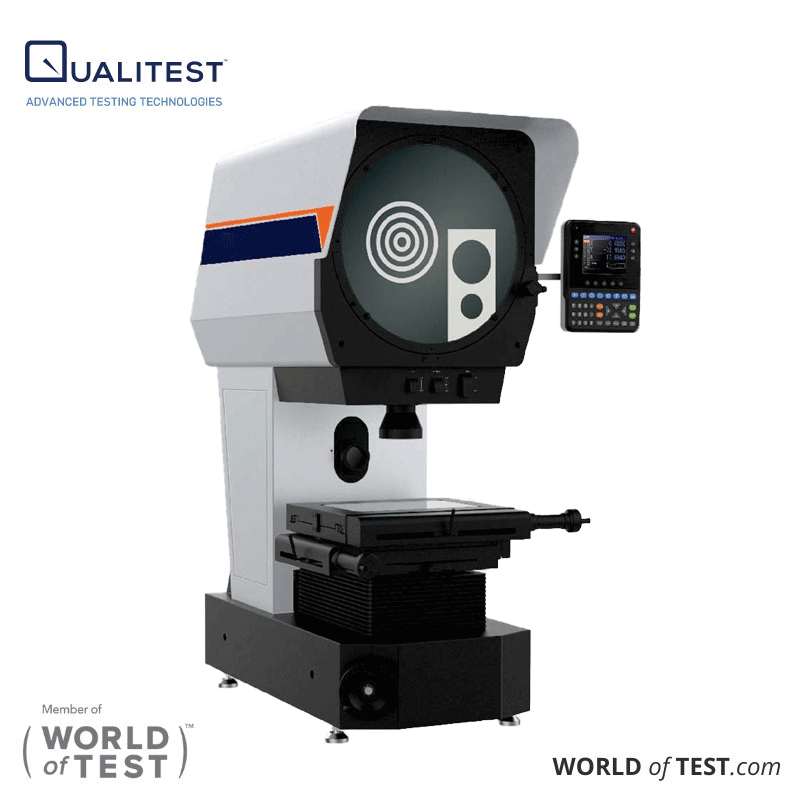

- Dikey Optik Eksen (QualiPP™ V300 ve QualiPP™ V400 / QVP400 Serisi): Ø300 mm ve Ø400 mm projeksiyon ekranlarına sahip olan bu sistemde, ışık yatay bir cam platformdan dikey olarak geçer. Bu konfigürasyon, düz metal pres baskıları, kauçuk contalar, küçük dişliler, saat parçaları ve ince tıbbi bileşenler için uygundur.
- Yatay Optik Eksen (QualiPP™ H300, QualiPP™ H400, QualiPP™ H3015 ve QualiPP™ H412 Serileri): Ø300 mm ile Ø412 mm arası ekranlar kullanılarak, ışık çalışma tablası üzerinde yatay olarak ilerler. Bu konfigürasyon, ağır işlenmiş miller, uzun dişli bağlantı elemanları, şekillendirme kalıpları ve merkezler arasında veya V bloklarında tutulan kesici takım uçları için uygundur.
Kalibrasyon ve Ölçüm Belirsizliği Yöntemi
Profil projektörünün doğrulanması, ISO/IEC Kılavuzu 98-3:2008 kapsamında oluşturulan ölçüm belirsizliği değerlendirme çerçevesini takip eder.
| Kalibrasyon Parametresi | Ölçüm Aralığı / Büyütme | Genişletilmiş Belirsizlik (U) | Kapsama Faktörü (k) | Güven seviyesi |
|---|
| Büyütme Sapması | 10 kat büyütme | 0.0096% | 2.04 | ~% 95 |
| Sahne Konumlandırma Sapması | 0 ila 100 mm Hareket | 0.005 mm | 2.01 | ~% 95 |
Belirsizlik değerlendirmesi, tabla camının termal genleşmesini, ölçek kodlayıcı çözünürlüğünü ve lens bozulmasını hesaba katar. QualiPP™ ana ünitelerinin içindeki yerleşik soğutma sistemleri, sürekli çalışma sırasında ısı birikmesini önleyerek atölyede istikrarlı kalibrasyon performansı sağlar.
Pratik Ölçüm Uygulamaları ve Yöntem Sınırlamaları
Önerilen Uygulama Yöntemleri
- Esnek ve Yumuşak Bileşenler: Kauçuk O-ringleri, elastomerik contaları ve ince plastik bağlantı elemanlarını, fiziksel temas probunda deformasyona neden olmadan ölçme.
- Şeffaf Optik: Optik projeksiyon yöntemiyle hassas yüzeyleri çizmeden dış çapları değerlendiren, göz içi tıbbi lensler gibi şeffaf bileşenlerin ölçümü.
- Takımhane Denetimi: QualiPP™ muayene platformlarında diş adım açılarını, dişli profillerini, kılavuzları, paftaları ve kesici takım uçlarını doğrulamak.
Yöntem Sınırları
- 2B Düzlemsel Kısıtlama: Profil projeksiyonu, iki boyutlu düzlemsel ölçümlerle sınırlıdır. 2D gölge görüntüsü, 3D uzamsal hizalamayı veya çok eksenli dönme eğimini ölçemez.
- İç Boşluk Sınırlamaları: Işık yollarını engelleyen derin kör boşluklar veya iç yapılar, engellenmemiş bir gölge silüeti oluşturamaz.
