İnce Tabaka Büzülme Sistemi

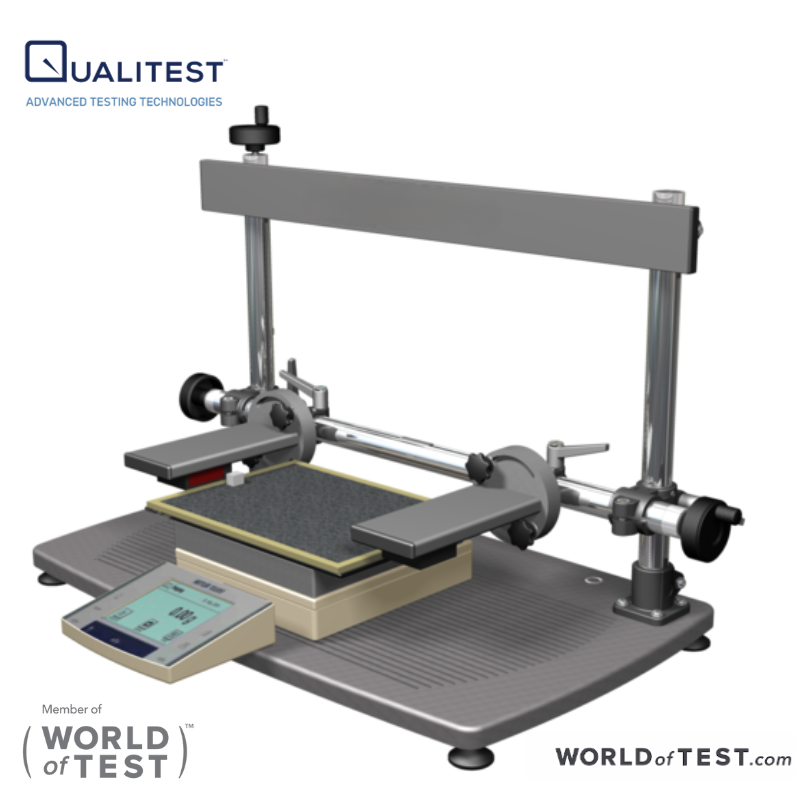

İnce Tabaka Büzülme Sistemi – Çimento ve Beton büzülme ve genleşme test cihazı

Kendiliğinden yayılan döşeme bileşikleri veya sıvalar gibi bazı yapı malzemeleri ince katmanlar halinde uygulanır. Bu hızlı prizlenen harçlar birkaç saat içinde prizlenir ve sertleşir ve bu kadar ince bir katmanın sonraki kuruması genellikle ilk günden sonra sonlandırılır. Erken büzülme ve genleşmenin dinamiklerini araştırmak için yatay olarak hizalanmış iki lazer ünitesinden oluşan özel bir düzenek geliştirdik. Bu düzenek, farklı formülasyon parametrelerini ve bunların büzülme ve genleşmenin farklı aşamaları, yani plastik büzülme, priz genleşmesi ve kuruma büzülmesi üzerindeki etkilerini araştırmayı sağlar. Büzülme/genleşme davranışı hem dış (iklim) hem de iç (formülasyon) faktörlerle güçlü bir şekilde ilişkilidir. İkincisine gelince, prizin başlangıcı, yoğunluğu ve süresi genel büzülme/genleşme davranışı için anahtardır.

İnce tabakalar halinde uygulanan yapı malzemelerinde büzülme iki nedenden dolayı önemli sorunlardan biridir: Yüksek yüzey-hacim oranı, buharlaşmanın güçlü ve hızlı fiziksel büzülme için baskın mekanizma olmasına neden olur ve yoğun hidratasyon reaksiyonları belirgin bir kimyasal büzülmeye veya etrenjit oluşumu durumunda güçlü bir genleşmeye neden olabilir.

Ölçüm Prensibi

Ölçüm Prensibi Hızla sertleşen ince harç katmanlarındaki erken büzülme/genleşme mekanizmalarını araştırmak için iki lazer ünitesinden oluşan özel bir düzenek geliştirildi. İki lazer, taze harcın üstüne yerleştirilmiş bir çift hafif reflektöre yatay olarak hedeflenir. Reflektörler arasındaki mesafedeki değişiklik daha sonra 0.15 mikrometre çözünürlükte kaydedilir. Temassız lazer cihazı, taze harç yerleştirildikten hemen sonra ölçümlerin başlamasını sağlar. Sistemle birlikte verilen bir veri kaydedici, verileri standart ASCII dosyalarına kaydeder ve depolar. Sıcaklık ve nemin eş zamanlı kaydı bir denge (Mettler, Sartorius, Kern) ile elde edilebilir. Kaydedici, bir termokupl sıcaklık kanalı ve birleşik bir sıcaklık-nem kanalı içerir.

Kaydedici, yerel bir intranet'e kolay entegrasyonu kolaylaştıran bir ağ arayüzüne (Ethernet) sahiptir. Standart web tarayıcı yazılımını kullanarak verilere erişebilir ve bunları görselleştirebilirsiniz. Daha fazla veri analizi için Microsoft Excel veya benzeri bir veri görselleştirme programı kullanmanızı öneririz. Veriler ekranda hem grafiksel hem de sayısal formatlarda çevrimiçi olarak sunulur. Özel bir PC yazılımı gerekmez; ihtiyacınız olan tek şey Mozilla Firefox, Chrome, Opera veya Internet Explorer gibi web tarayıcı yazılımınızdır.

Ölçüm Örneği

Aşağıdaki resim ilk saatte güçlü bir plastik büzülmeyi (donmadan önceki büzülme) göstermektedir. Donmanın başlangıcına yakın bir zamanda, plastik büzülme aniden genleşmeye dönüşebilir. Mevcut çalışma hipotezi, bunun mineral tanelerinin (çimento, kum ve ince taneli dolgu maddeleri) bir hidrat matrisi tarafından desteklenmesine neden olan kritik bir hidrat konsantrasyonuyla ilgili saf bir yapısal etki olduğudur. Bu andan itibaren herhangi bir ileri hidratasyon mineral tanelerinin birbirinden itilmesine (genleşme) neden olur. Daha önce plastik büzülmeye katkıda bulunan devam eden kimyasal büzülme (devam eden hidratasyondan kaynaklanan) artık gözeneklilik üretmektedir. Hidrasyon hızı yavaşladıkça, buharlaşma baskın mekanizma haline gelir ve harç tabakasını tekrar büzülmeye zorlar. Çoğu durumda, bu kuruma büzülmesi ilk gün içinde dengelenir ve harç tabakası hacim olarak kararlı hale gelir.
