Labor-Formpresspresse

Labor-Formpresspresse Die Labor-Pressformpresse ist ein unverzichtbares Instrument zur Herstellung von Proben mit konsistenten Eigenschaften. Die gleichmäßige Temperaturverteilung über die Platte und die robuste mechanische Konstruktion gewährleisten eine gleichmäßige Probendicke und zuverlässige Verschlusskraft – Schlüsselfaktoren für reproduzierbare Ergebnisse.

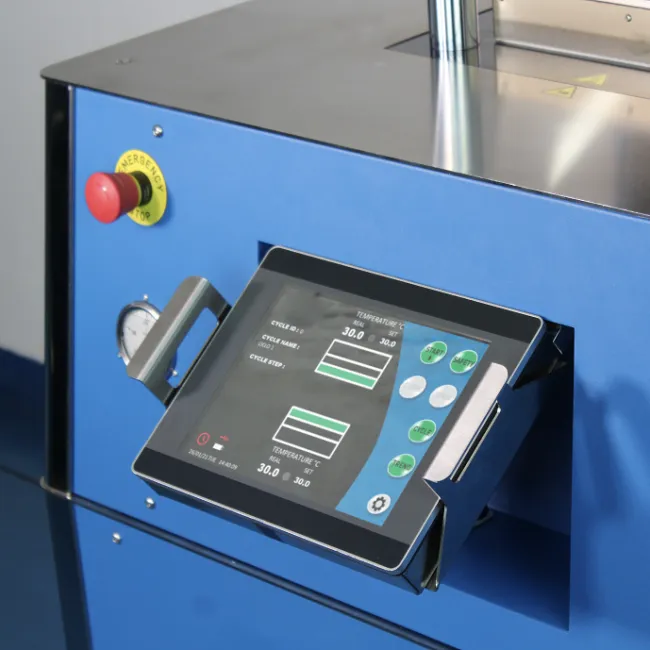

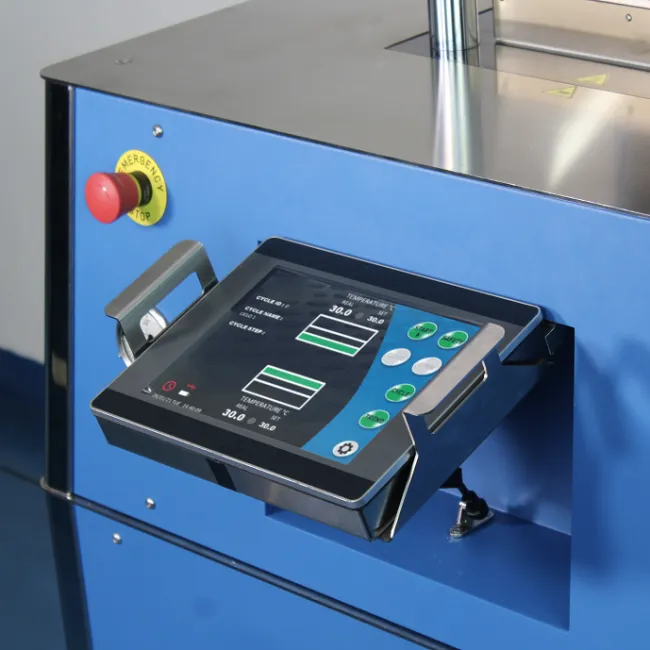

Kippbares Pressen-Steuerungsdisplay

Alle Maschinenfunktionen werden über das integrierte Touchscreen-Display an der Vorderseite der Presse gesteuert. Das 10-Zoll-Farbdisplay ist ergonomisch gestaltet: Es lässt sich während der Programmierung neigen und vertikal positionieren, um einen freien Zugang zum Formbereich zu gewährleisten.

Vollständige Kontrolle des Formzyklus

Pressensteuerungsfunktionen

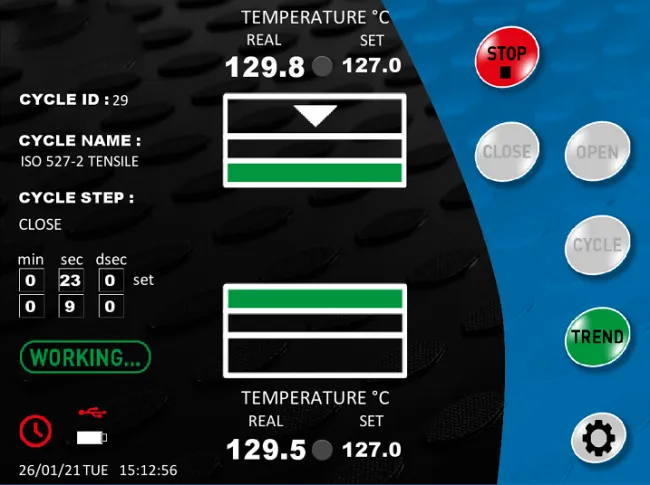

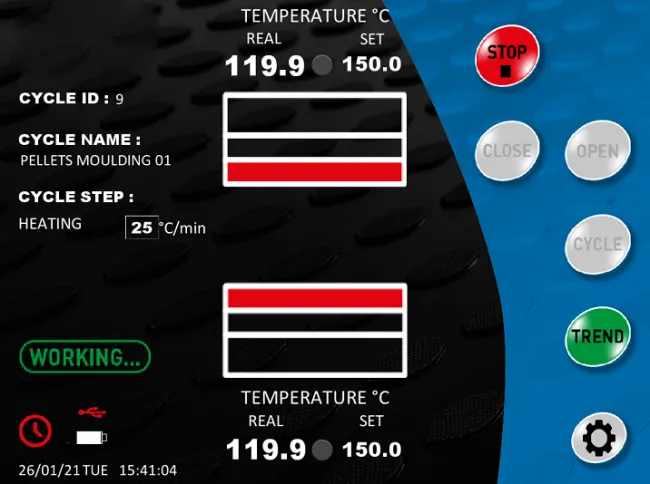

Die Presse ist mit einer SPS-Steuerung und einem benutzerfreundlichen Touchscreen ausgestattet, der eine vollständige Anpassung der Formzyklen ermöglicht. Benutzer können Folgendes einstellen:

• Die Bewegung der beweglichen Platte der Presse
• Der thermische Zyklus, einschließlich unterschiedlicher Plattentemperaturen und thermischer Gradienten innerhalb eines Formzyklus
• Der Druckzyklus (mit Kraftregelungsoption, falls installiert)

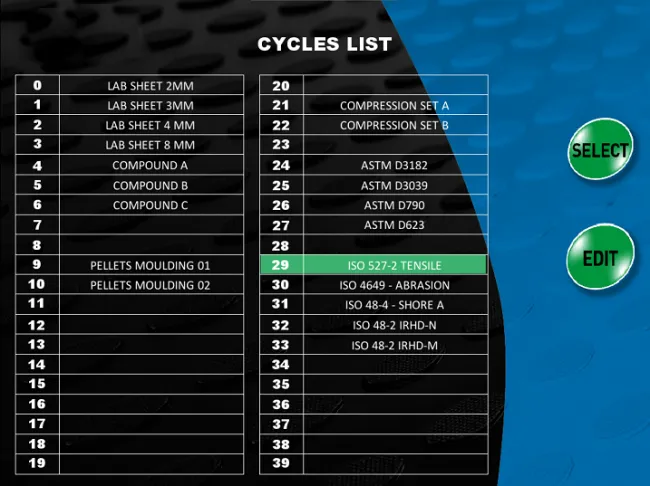

Es können bis zu 40 Formzyklen gespeichert werden, wobei jeder Zyklus 30 Formschritte umfasst.

Press Control Software: Lückenlose Rückverfolgbarkeit der Probenvorbereitung

Die Pressen-SPS kann über USB mit der Press Control-Software verbunden werden, was Folgendes ermöglicht:

• Erstellen einer Liste der zu formenden Produkte
• Automatisches Senden voreingestellter Temperaturen für jedes Produkt an die SPS der Presse und Aktivieren der automatischen Anpassung
• Automatisches Senden des erforderlichen Prüfzyklus an die Pressen-SPS
• Anzeige von Trendkurven der Plattentemperaturen und der Schließkraft (sofern die Option installiert ist) während des Formzyklus
• Speicherung von Kurven und numerischen Daten in der SQL-Datenbank, um die vollständige Rückverfolgbarkeit des Probenvorbereitungsprozesses zu gewährleisten

Die Press Control-Software ist mit Windows 10 und 11 kompatibel.

Schließkraftkontrolle

Das digitale Druckregelsystem ist für Anwendungen konzipiert, die eine präzise Steuerung der Schließkraft erfordern. Ein spezieller zweistufiger Hydraulikkreislauf mit Proportionalregelventilen und einem kontinuierlich feinregulierenden Pumpensystem sorgt für ein präzises Druckmanagement.

Dieses System bietet eine gleichmäßige und konstante Kraftregelung, die eine Einstellung der Schließkraft zwischen 10 kN und 250 kN in 10-N-Schritten ermöglicht, mit Regelschwankungen unter 1000 N.

Die Schließkraftregelung erfolgt über die automatische Pressensteuerung, die mit der Option Schließkraftregelung installiert werden muss. Dieses Gerät ermöglicht mehrere Druckregelungsschritte innerhalb eines Formzyklus.

Temperatur unter Kontrolle

Temperatur unter Kontrolle – Plattenheizung Die Pressplatten werden mit flachen Heizelementen beheizt, die speziell für die Einhaltung der ISO 2393-Norm entwickelt wurden und eine maximale Temperaturschwankung von ±0.5 °C über die gesamte Plattenoberfläche zulassen. Die Temperaturkalibrierung erfolgt durch ein strenges Kontrollverfahren, bei dem 10 Punkte über den Formbereich gemessen werden, um die Präzision sicherzustellen. Jedes Heizelement liefert 3.5 kW Leistung und ermöglicht Plattenheizgradienten von bis zu 15 °C/min. Hinweis: Die maximale Heizgeschwindigkeit hängt von der thermischen Masse der Form und dem zu formenden Material ab.

Kühlsystem mit Wasserkreislauf

Das Kühlen der Pressplatten während des Formzyklus ist für die Verarbeitung thermoplastischer Materialien unerlässlich, da das Material seine Erstarrungstemperatur erreichen muss, bevor die Form geöffnet werden kann.

Pressen können mit einem effizienten Kühlsystem ausgestattet werden, das eine kontrollierte Reduzierung der Plattentemperatur mit Raten von bis zu –50 °C/min ermöglicht.

Das System verfügt über einen Kühlkreislauf, der entweder an eine demineralisierte Wasserversorgung oder einen Kühler angeschlossen werden kann. Die Kühlgeschwindigkeit wird im Testzyklus definiert und von einem PID-Regler unabhängig für jede Plattenoberfläche geregelt.

Kühlsystem mit Druckluftkreislauf Pressen können mit einem Druckluftkühlsystem ausgestattet werden, das eine kontrollierte Reduzierung der Plattentemperatur mit Raten von bis zu –3 °C/min ermöglicht. Dieses System beschleunigt die Temperaturregelung, wenn beim Formvorgang unterschiedliche Temperaturen erforderlich sind. Die Kühlgeschwindigkeit wird im Testzyklus eingestellt und für jede Plattenoberfläche unabhängig von einem PID-Regler gesteuert.

Für den Benutzer konzipiert

	Lichtpaneel Die Presse verfügt über eine farbwechselnde Kontrollleuchte, die den Betriebszustand der Maschine auch von weitem deutlich anzeigt. Die Leuchte signalisiert, wenn die Presse bereit ist, ein Formzyklus läuft oder die Temperatur angepasst wird.

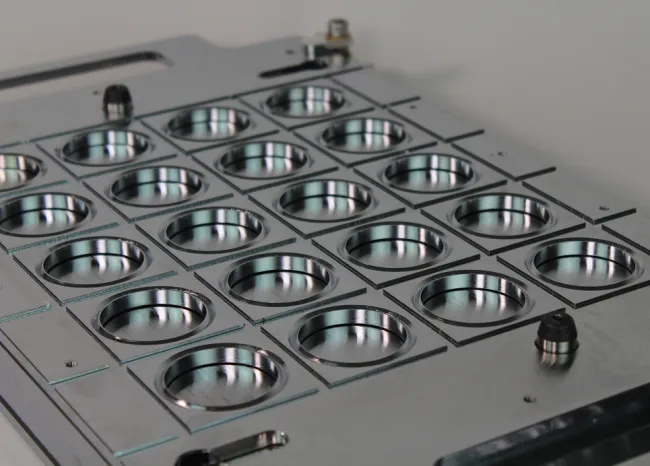

Formen Es stehen Formen zur Herstellung von Platten und verschiedenen Proben nach internationalen Standards zur Verfügung. Gleitschienen erleichtern die Handhabung der Formen. Sonderformen, einschließlich kundenspezifischer Formen und Gravur des Firmenlogos, sind auf Anfrage erhältlich.
	Schimmelentfernung Alle Formmodelle können mittels Klemmführungen auf der Presse montiert werden. Eine Gleitführung auf der unteren Platte ermöglicht eine einfache Bewegung der Form und vereinfacht sowohl das Platzieren des zu formenden Materials als auch das Entfernen des fertigen Teils.

Sicherheit zuerst

Standard-Kalibrierservice für Laborpressen Für Ihre Laborpresse bieten wir Wartungs- und Kalibrierservices an. Der Service umfasst: Regelmäßige Wartung des Instruments Kalibrierung der Plattentemperaturen, gemessen bei geschlossenen Platten an 9 Punkten und bei 3 Temperaturen (140 °C, 170 °C, 200 °C) Kalibrierung der Schließkraft bei 50, 100, 150 und 250 kN Ausstellung und E-Mail-Zustellung eines Kalibrierungszertifikats mit Rückverfolgbarkeit auf Primärstandards

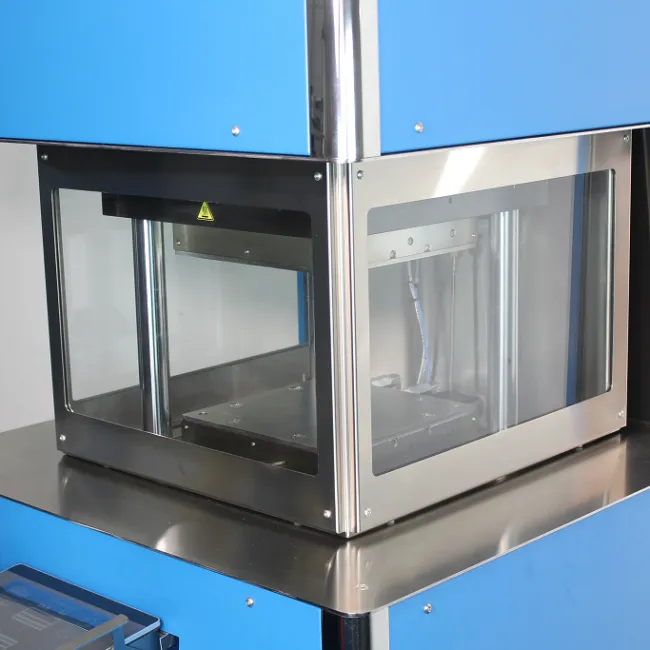

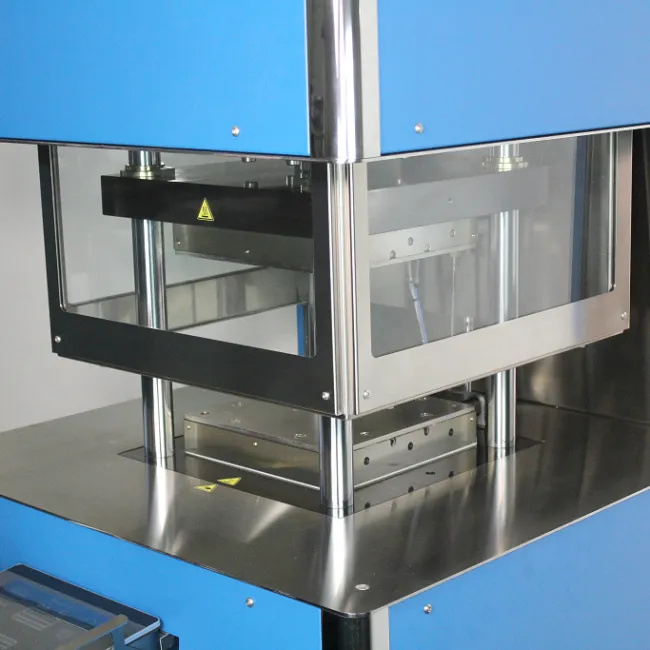

Sicherheitsausrüstungen Sicherheitsschutztüren mit integriertem Sicherheitsschalter Not-Aus-Taster CE zertifiziert

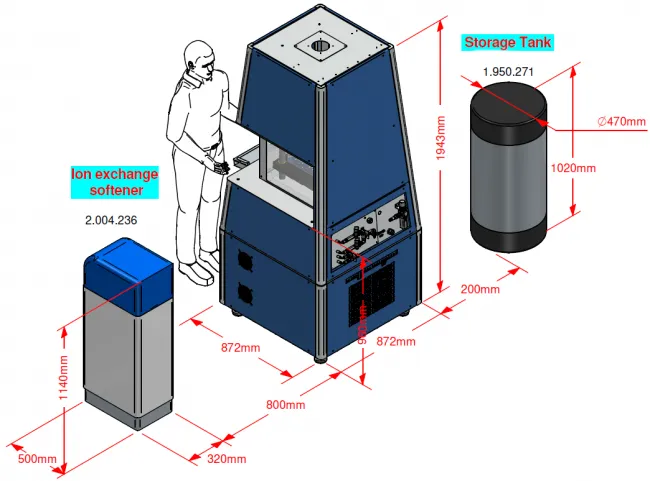

Dimension & Layout
