Testeur de propagation de flamme verticale pour câbles groupés

Testeur de propagation de flamme verticale pour câbles groupés QualiFlame-BCVFST

Le testeur de propagation verticale de flammes sur câbles groupés QualiFlame-BCVFST évalue la manière dont les flammes se propagent verticalement sur des câbles groupés disposés sur une échelle, offrant ainsi un aperçu de leur résistance au feu.

Comportement au feu des câbles regroupés

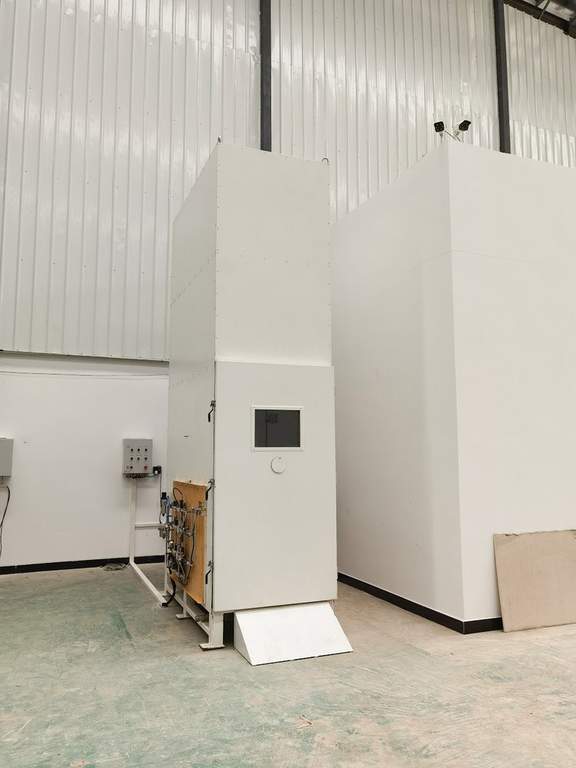

1. La chambre d'essai en acier inoxydable a des dimensions intérieures de 1000 mm × 2000 mm × 4000 mm. Les parois de la chambre sont revêtues de 65 mm de laine minérale pour l'isolation thermique.
2. Le fond de la chambre est surélevé au-dessus du sol, avec une entrée d'air de 800 mm × 400 mm positionnée à 150 mm de la paroi avant, avec une grille placée au-dessus.
3. Une ouverture d'échappement de 300 mm × 1000 XNUMX mm en haut permet l'évacuation des gaz pendant les tests.
4. Une fenêtre d'observation résistante aux hautes températures est installée sur la porte avant et le panneau latéral pour la surveillance pendant les tests.
5. Equipé de thermocouples isolés de type OMEGA K pour mesurer la température de la chambre.
6. Le système d'alimentation en air de la chambre se compose d'un ventilateur, d'un onduleur, d'un tube en U en acier inoxydable et d'un anémomètre.
7. Construit avec une échelle tubulaire en acier inoxydable, disponible en largeurs de 500 mm et 800 mm.
8. Comprend un brûleur à gaz propane de type ruban AGF avec un mélangeur Venturi.
9. Deux régulateurs de débit massique de propane et d'air assurent une flamme de combustion standard avec une précision de ±1%

Contrôleur de débit massique de câbles groupés à comportement de combustion
