Les machines d'essai universelles (UTM) sont la clé pour comprendre le comportement des matériaux sous contrainte. Qu'il s'agisse de métaux, de plastiques, de caoutchouc ou de composites, ces machines garantissent que les matériaux répondent aux normes élevées de performance et de sécurité exigées par les industries modernes. Mais comment fonctionnent ces machines et pourquoi sont-elles si vitales ?
Dans cet article, nous allons explorer tout ce que vous devez savoir sur les UTM. De leurs composants de base et principes de fonctionnement à leurs diverses applications et à leur maintenance essentielle, cet aperçu complet révélera pourquoi les UTM sont indispensables pour des tests de matériaux précis et une assurance qualité.
Qu'est-ce qu'une machine d'essai universelle ?
Une machine d'essai universelle, également connue sous le nom de Testeur de traction universel or Machine de test de traction est un appareil polyvalent conçu pour tester la résistance à la traction, à la compression et à la flexion des matériaux. En appliquant des forces contrôlées à un échantillon, il mesure des propriétés telles que la contrainte, la déformation et la déformation, garantissant ainsi que les matériaux sont conformes aux exigences industrielles.
Définition et objectif
Souvent qualifié d'« universel » en raison de sa capacité à effectuer plusieurs types de tests, l'UTM est une pierre angulaire des tests de matériaux. Un UTM est polyvalent et peut tester une large gamme de matériaux, notamment les métaux, les polymères, la céramique, les composites, le bois et même certaines formes de béton et de ciment.
Les industries telles que la construction, l’automobile, l’aérospatiale, etc., s’appuient sur ces machines pour évaluer les performances des matériaux et garantir la fiabilité.
Les tests clés comprennent :
- Essais de traction : Détermine comment un matériau réagit lorsqu'il est étiré.
- Essai de compression : Évalue le comportement sous l’effet de forces de compression.
- Essais de flexion : Évalue les performances des matériaux sous les forces de flexion.
Si vous vous êtes déjà demandé « Qu'est-ce qu'une machine d'essai universelle ? », c'est la solution idéale pour une évaluation précise et fiable des matériaux.
Principe de fonctionnement des machines d'essai universelles
Un UTM évalue les propriétés des matériaux en appliquant des forces contrôlées et en mesurant la réponse du matériau. Le processus comprend plusieurs étapes, chacune essentielle pour obtenir des résultats précis et fiables. Voici une explication détaillée :
1. Préparation et serrage des échantillons
Pour commencer, l'échantillon d'essai est préparé conformément aux normes établies, telles que ASTM ou ISO. Ces normes garantissent la cohérence et la comparabilité entre les tests. L'échantillon est ensuite solidement fixé entre les pinces ou les fixations de l'UTM. Un alignement correct est essentiel pour éviter des résultats de test faussés, car un mauvais alignement peut entraîner des données inexactes ou une défaillance prématurée de l'échantillon.
2. Application de la force
Une fois l'échantillon serré, l'UTM applique une force à un taux prédéterminé. Le type de force dépend de l'essai effectué :
- Essais de traction : la machine sépare l'échantillon pour mesurer sa résistance à la traction et son élasticité.
- Essais de compression : La machine pousse l'échantillon pour évaluer sa résistance à la compression.
- Essais de flexion : l'échantillon est plié pour déterminer sa résistance aux forces de flexion.
L'actionneur déplace les traverses à une vitesse contrôlée, ce qui garantit une application précise de la force. Ce mouvement contrôlé augmente la charge sur l'échantillon de manière progressive et précise, offrant des conditions d'essai cohérentes.
3. Collecte de données
Pendant l'essai, des capteurs et des cellules de charge mesurent en continu la force appliquée. Simultanément, des dispositifs tels que des extensomètres suivent la déformation du matériau. Ces mesures sont essentielles pour générer des courbes de contrainte-déformation détaillées, qui donnent un aperçu du comportement du matériau. Les principales propriétés déterminées sont les suivantes :
- Résistance à la traction : force maximale que le matériau peut supporter avant de se rompre.
- Limite d'élasticité : niveau de contrainte auquel le matériau commence à se déformer de manière permanente.
- Module d'élasticité : mesure de la rigidité du matériau.
4. Enregistrement des résultats
L'UTM enregistre l'intégralité du processus de test, en capturant les mesures de force et les données de déformation en temps réel. Ces informations sont généralement présentées sous forme graphique, comme des courbes contrainte-déformation. Ces résultats aident les ingénieurs et les chercheurs à analyser les performances du matériau sous différentes contraintes, garantissant ainsi qu'il répond aux exigences d'applications spécifiques.
En suivant ces étapes, un UTM fournit des données précises et fiables, ce qui en fait un outil indispensable pour les industries qui exigent des normes élevées de performance matérielle et de sécurité.
Vous pouvez également trouver la réponse à la question « Comment fonctionne une machine d'essai universelle ? » dans la vidéo ci-dessous :
Composants d'une machine d'essai universelle
A Machine d'essai universelle se compose de plusieurs composants clés qui fonctionnent ensemble pour effectuer des tests mécaniques précis sur les matériaux. Chaque pièce joue un rôle essentiel pour garantir des résultats précis et fiables. Voici les principaux composants afin que vous puissiez comprendre le schéma de principe de la machine d'essai universelle :
1. Cadre de charge
Le cadre de charge est l'épine dorsale structurelle de l'UTM, assurant stabilité et soutien pendant les tests. Il se compose généralement de deux colonnes verticales robustes qui abritent la traverse et permettent un mouvement vertical. Conçu pour supporter des forces élevées, le cadre de charge garantit que les tests sont effectués sans compromettre l'intégrité structurelle de la machine.
2. Traverse
La traverse est un composant mobile chargé d'appliquer la force sur l'éprouvette. Contrôlée par un actionneur, elle se déplace de haut en bas le long du cadre de charge pour effectuer des essais de traction (traction) et de compression (poussée). Selon le type d'UTM, l'actionneur peut être électromécanique ou hydraulique, offrant une application de force précise et constante.
3. Cellule de charge
Une cellule de charge est un capteur essentiel dans l'UTM qui mesure la force appliquée à l'échantillon d'essai. En convertissant la force mécanique en signal électrique, elle fournit un retour d'information en temps réel pendant les tests. Les cellules de charge sont très sensibles et régulièrement étalonnées pour garantir leur précision, ce qui les rend indispensables pour obtenir des données de test fiables.
4. Poignées et fixations

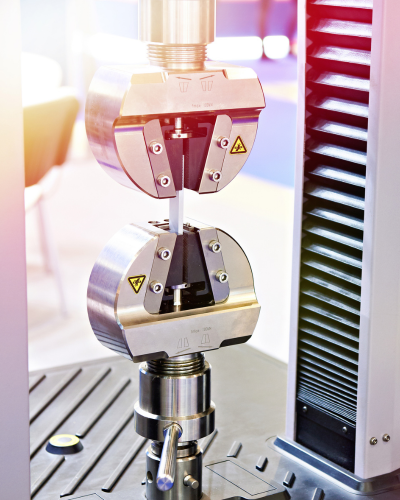

Les mâchoires et les dispositifs de fixation maintiennent fermement l'échantillon d'essai en place, empêchant tout glissement ou mouvement sous charge. Le type de mâchoires utilisé dépend du matériau testé et de la méthode d'essai. Les options courantes comprennent les mâchoires à coin, les mâchoires pneumatiques et les dispositifs spécialisés pour les essais de flexion ou de cisaillement. Une sélection appropriée de la mâchoire garantit des résultats de test cohérents et précis.
5. Unité de commande/actionneur
L'unité de contrôle, également appelée actionneur, est le cerveau de l'UTM, gérant son fonctionnement et surveillant la progression du test. Les principaux composants de l'unité de contrôle comprennent :
- Groupe hydraulique : fournit du fluide hydraulique pour alimenter l'actionneur (dans les UTM hydrauliques).
- Unité de mesure de charge : affiche les lectures de force en temps réel pendant le test.
- Dispositifs de contrôle : permettent aux opérateurs de définir les paramètres de test, d'ajuster les vitesses et de contrôler manuellement la machine lorsque cela est nécessaire.
6. Extensomètre
Un extensomètre mesure l'allongement ou la déformation de l'échantillon pendant l'essai. Ces données sont essentielles pour calculer les propriétés du matériau telles que la résistance à la traction, le module d'élasticité et la limite d'élasticité. Les extensomètres sont disponibles en différents types, notamment des versions à clipser et sans contact, en fonction du matériau et des exigences de précision.
7. Logiciels
Les UTM modernes sont équipés d'un logiciel avancé qui collecte, analyse et présente les données des tests. Le logiciel génère des rapports détaillés et des représentations graphiques, telles que des courbes contrainte-déformation, facilitant l'interprétation des résultats des tests. Des interfaces logicielles personnalisables permettent également aux opérateurs de configurer des paramètres de test spécifiques et d'automatiser les flux de travail.
Ensemble, ces composants permettent aux UTM d'effectuer une large gamme de tests mécaniques, notamment des tests de traction, de compression, de flexion et de fatigue. Leur polyvalence et leur précision en font des outils indispensables dans les applications de science des matériaux, d'ingénierie et de contrôle qualité.
Applications des machines d'essai universelles
La polyvalence des UTM les rend adaptés à une large gamme d'applications dans divers secteurs. Si vous vous demandez « À quoi sert une machine UTM ? », vous trouverez ci-dessous la réponse à votre question.
1. La science des matériaux
Les UTM sont à l'avant-garde du développement des matériaux, aidant les chercheurs et les ingénieurs à évaluer des propriétés telles que la résistance à la traction, la ductilité, l'élasticité et la ténacité. Ces informations sont cruciales pour faire progresser l'innovation des matériaux et améliorer les matériaux existants afin de répondre aux exigences de l'ingénierie moderne. Par exemple, Zhang (2024) a mis en évidence l’intégration d’approches expérimentales et informatiques dans la conception d’alliages résistants à la corrosion, où les données UTM ont fourni des informations cruciales.
2. Contrôle qualité dans la fabrication
Dans le secteur manufacturier, les UTM garantissent la cohérence des produits et le respect des normes de qualité. En testant la résistance, la durabilité et la fiabilité des matériaux et des composants, les UTM permettent d'identifier les défauts et les incohérences avant que les produits n'atteignent le marché. Ce processus est essentiel pour maintenir des normes de production élevées.
3. Recherche et développement
En R&D, les UTM facilitent l'exploration de nouveaux matériaux et de nouvelles conceptions. En simulant diverses conditions de contrainte et de charge, les chercheurs peuvent comprendre le comportement des matériaux et affiner les conceptions pour des performances optimales. Cela est essentiel pour l'innovation dans des secteurs comme l'automobile, l'aérospatiale et la construction.
4. Industrie de la construction
Le secteur de la construction s'appuie sur les tests UTM pour évaluer la résistance et la durabilité des matériaux de construction tels que le béton, l'acier et les barres d'armature. Ces tests garantissent que les matériaux sont conformes aux codes de construction stricts et peuvent résister aux forces auxquelles ils seront confrontés dans des applications réelles.
5. Industrie automobile
Les constructeurs automobiles utilisent les UTM pour tester des composants tels que les ceintures de sécurité, les airbags et les systèmes de suspension. Ces tests garantissent que les pièces sont conformes aux réglementations de sécurité et fonctionnent de manière fiable dans des conditions extrêmes. Les UTM sont également indispensables pour évaluer la résistance des matériaux du châssis et la durabilité des composants du moteur.
6. Industrie des dispositifs médicaux et biomédicaux
Dans le domaine médical, les tests UTM testent la résistance, la flexibilité et la fiabilité de dispositifs critiques tels que les implants, les prothèses et les instruments orthopédiques. Ces évaluations garantissent que les dispositifs sont sûrs et efficaces pour une utilisation dans des applications médicales exigeantes. Les tests UTM ont également été largement utilisés pour les tests biomécaniques, en particulier dans la recherche sur les implants orthopédiques et dentaires. Khalilzadeh et al. (2024) a démontré des applications UTM dans l'évaluation de la force de liaison des dents prothétiques avec de la résine acrylique.
7. Industrie aérospaciale
L'ingénierie aérospatiale s'appuie sur les UTM pour tester les matériaux et les composants conçus pour résister à des contraintes élevées et à des conditions environnementales extrêmes. Des composites légers aux fixations et aux rivets, les UTM garantissent que les composants aérospatiaux répondent à des normes strictes de sécurité et de performance.
8. Électronique et produits de consommation
Les UTM garantissent la durabilité des objets du quotidien, des boîtiers électroniques aux produits ménagers. Dans ce secteur, les UTM évaluent les propriétés mécaniques des matériaux et des emballages pour garantir que les produits résistent à l'usure pendant l'utilisation et le transport.
9. Secteur de l'énergie et de l'électricité
Dans le secteur de l'énergie, les tests UTM évaluent la résistance et les performances des matériaux utilisés dans les turbines, les pales d'éoliennes, les panneaux solaires et les lignes de transport d'électricité. Ces tests permettent de s'assurer que les matériaux sont capables de répondre aux exigences de production et de distribution d'énergie.
10. Établissements universitaires et éducatifs
Les UTM sont des outils précieux dans l'enseignement de l'ingénierie, offrant aux étudiants une expérience pratique des essais de matériaux. Ils enseignent aux futurs ingénieurs les propriétés mécaniques, les méthodes d'essai et les techniques d'analyse de données, comblant ainsi le fossé entre la théorie et la pratique.
Par exemple, dans le domaine de la science des polymères, les UTM aident à évaluer les propriétés mécaniques telles que la résistance à la traction et à la flexion. Ramasamy et al. (2024) ont étudié les performances mécaniques des biocomposites chitosane-shellac, constatant que les UTM sont essentielles pour une caractérisation précise des matériaux.
Comment utiliser une machine d'essai universelle
une exploitation machine d'essai universelle garantit des résultats précis et prolonge sa durée de vie. Suivez ces étapes pour une utilisation sûre et efficace :
Guide simple étape par étape
- Configurer la machine : Mettez la machine sous tension et assurez-vous que tous les systèmes fonctionnent.
- Préparez le spécimen : Mesurez les dimensions de l'échantillon et marquez la longueur de référence. Cette étape est essentielle pour obtenir des mesures de déformation précises.
- Installez le spécimen : Fixez l'échantillon entre les poignées, en vous assurant qu'il est correctement aligné pour éviter les erreurs.
- Paramètres de test d'entrée : Sélectionnez le type de test (par exemple, traction ou compression) et définissez des paramètres tels que les limites de vitesse et de charge.
- Exécutez le test : Démarrez le test et surveillez les données en temps réel sur l'interface système.
- Résultats de l'examen : Analyser les données et générer des rapports pour une évaluation ultérieure.
Veuillez noter que les procédures peuvent varier selon les types d'UTM. Assurez-vous de lire les instructions du fabricant et de confirmer que toutes les mesures de sécurité sont en place. Pour regarder la procédure, reportez-vous à la vidéo ci-dessous :
Entretien et dépannage
Un entretien régulier et un dépannage efficace sont importants pour garantir la longévité et la précision d'une machine d'essai universelle. Un entretien approprié permet non seulement de maintenir des performances optimales, mais également de minimiser les temps d'arrêt et les réparations coûteuses. Vous trouverez ci-dessous un guide complet présenté sous forme de tableau pour plus de clarté :
1. Entretien courant
Aspect | DÉTAILS | Pourquoi ça compte |
| Étalonnage | Suivez les directives du fabricant ; utilisez des poids certifiés pour vérifier la précision de la cellule de charge. | Assure la précision des cellules de charge et des systèmes de mesure. |
| Nettoyage | Nettoyez les poignées, les fixations et les zones de test à l’aide d’une brosse douce ou d’air comprimé. | Élimine les débris qui peuvent affecter les performances de la machine et la précision des résultats. |
| Lubrification | Lubrifiez régulièrement la traverse, les vis et les pièces mobiles avec les lubrifiants recommandés. | Réduit l’usure, assurant un fonctionnement fluide. |
| Inspection | Vérifiez que les poignées, les fixations, le cadre de charge, les câbles et les connexions ne sont pas usés ou endommagés. | Identifie les problèmes avant qu’ils ne s’aggravent, préservant ainsi la fiabilité. |
2. Conseils de dépannage courants
Question | Cause possible | Solution |
| Lectures inexactes | Erreurs d’étalonnage ou cellules de charge endommagées. | Recalibrez la machine ; inspectez et remplacez les cellules de charge endommagées si nécessaire. |
| Glissement de l'échantillon | Poignées usées ou serrage incorrect. | Remplacez les poignées usées ; assurez-vous d'un alignement correct et d'un serrage sécurisé. |
| Bruits inhabituels | Manque de lubrification ou composants desserrés. | Lubrifiez les pièces mobiles ; serrez les vis ou les boulons desserrés. |
| Erreurs système | Logiciel obsolète ou corrompu. | Mettez à jour vers la dernière version du logiciel ; redémarrez et vérifiez les diagnostics. |
| Problèmes de traverse | Blocages ou défaillance mécanique dans l'actionneur. | Inspectez et éliminez les obstructions ; contactez le fabricant si le problème persiste. |
3. Mesures préventives
Mesures préventives | Description |
| Formation | Assurez-vous que les opérateurs sont correctement formés à la manipulation et à l’entretien de l’UTM. |
| Entretien programmé | Prévoyez un entretien professionnel régulier pour inspecter et entretenir la machine. |
| Contrôles environnementaux | Conservez la machine dans un environnement propre et à température contrôlée. |
En adhérant à des pratiques de maintenance régulières et en résolvant les problèmes rapidement, vous pouvez garantir que votre machine de test universelle reste précise, efficace et fiable pour les années à venir.
Sélection de la machine d'essai universelle appropriée
Nous avons déjà écrit un article intitulé Comment choisir la bonne machine d’essai universelle. Cependant, continuez à lire cet article pour un aperçu plus complet.
1. Comprendre vos besoins en matière de tests
- Types de matériaux : identifiez les matériaux que vous allez tester, tels que les métaux, les plastiques, le caoutchouc ou les composites. Différents matériaux peuvent nécessiter différentes configurations et capacités de test
- Types de tests : déterminez les types de tests que vous prévoyez d'effectuer, notamment les tests de traction, de compression, de flexion et de fatigue. Un UTM polyvalent peut s'adapter à plusieurs méthodes de test
2. Conformité aux normes
Assurez-vous que l'UTM est conforme aux normes pertinentes telles que ASTM ou ISO. Ces normes dictent l'appareil requis, les vitesses d'essai, les précharges et autres spécifications nécessaires pour des résultats fiables
3. Capacité de charge
Évaluez la capacité de charge maximale nécessaire pour vos tests. Choisissez un UTM capable de supporter cette charge avec une marge de sécurité pour éviter toute surcharge et garantir des résultats précis
4. Vitesse et précision
Tenez compte de la vitesse requise pour vos tests. Il existe souvent un compromis entre vitesse et précision ; des vitesses plus lentes peuvent produire des données plus précises, en particulier pour les matériaux sensibles
5. Flexibilité et polyvalence
Recherchez un UTM capable de s'adapter à diverses méthodes de test et de s'adapter aux évolutions futures de vos besoins de test. Les machines à conception modulaire permettent une reconfiguration facile pour différents tests
6. Acquisition et analyse de données
Évaluer le système d'acquisition de données de l'UTM. Une interface logicielle robuste peut améliorer les capacités d'analyse et de création de rapports de données, facilitant ainsi l'interprétation des résultats
7. Considérations budgétaires
Fixez un budget réaliste tout en tenant compte des fonctionnalités dont vous avez besoin. Bien que les modèles avancés puissent offrir davantage de fonctionnalités, il existe souvent des options rentables qui répondent aux exigences essentielles sans compromettre la qualité
8. Type de machines
Choisissez entre les UTM hydrauliques (idéals pour les applications à force élevée) et les UTM électromécaniques (adaptés aux tests précis sur divers matériaux). Chaque type présente ses avantages en fonction de vos exigences de test spécifiques
En évaluant soigneusement ces facteurs, vous pouvez sélectionner une machine d’essai universelle qui non seulement répond à vos besoins d’essai actuels, mais s’adapte également aux exigences futures, garantissant une valeur et des performances à long terme dans vos applications d’essai de matériaux.
Réflexions finales
Les machines d'essai universelles (UTM) sont bien plus que de simples outils : elles constituent l'épine dorsale des essais de matériaux, permettant aux industries d'innover et de maintenir les normes de qualité et de sécurité les plus élevées. De l'évaluation de la résistance à la traction à la garantie de la conformité aux normes mondiales, les UTM offrent la précision et la fiabilité nécessaires pour exceller dans le paysage concurrentiel actuel.
Que vous travailliez dans le secteur de la construction, de l'automobile, de l'aérospatiale ou de la fabrication, un UTM bien choisi et correctement entretenu peut transformer votre approche des tests de matériaux. Si vous souhaitez investir dans un UTM offrant flexibilité, précision et valeur à long terme, explorez notre gamme de solutions conçues pour répondre aux divers besoins de l'industrie.
