Mesin Uji Kompresi dan Lentur - QT-300B / QT-300BD

Mesin uji tekan dan lentur semen QT-300B / QT-300BD mengukur kekuatan tekan dan lentur spesimen prisma mortar semen dari satu unit dual-mode. Rangka tekan mampu menangani beban hingga 300 kN, sedangkan fungsi uji lentur menerapkan beban hingga 10 kN untuk lentur tiga titik pada prisma utuh berukuran 40 × 40 × 160 mm. Kedua fungsi uji tersebut menggunakan satu sumber daya hidrolik dan sistem kontrol, sehingga ukuran laboratorium tetap ringkas. Akurasi Kelas 0.5 berlaku di seluruh saluran tekan dan lentur, memenuhi persyaratan EN 196-1, ASTM C109, ASTM C348, dan ASTM C349.

QT-300B beroperasi dengan sistem yang sepenuhnya dikendalikan komputer dan keyboard standar untuk entri data dan pengoperasian mesin, sedangkan QT-300BD mengganti keyboard dengan antarmuka layar sentuh untuk pengoperasian yang lebih cepat. Kedua model menyimpan dan memproses data uji secara otomatis dan menghasilkan laporan tercetak setelah selesai. Tingkat pembebanan konstan yang dapat diatur pengguna memungkinkan operator untuk mencocokkan tingkat tegangan yang ditentukan dalam setiap standar yang berlaku tanpa penyesuaian setelah pengoperasian. Perlindungan kelebihan beban otomatis memutus tekanan hidrolik ketika batas beban yang telah ditetapkan tercapai, melindungi perlengkapan dan spesimen.

QT-300B dan QT-300BD mencakup semua perlengkapan untuk kedua mode pengujian sebagai konfigurasi standar. Pelat kompresi atas tersedia dalam dua jenis: pelat tipe tetap dan pelat kepala bola yang dapat menyesuaikan diri, dengan desain kepala bola yang mengkompensasi variasi permukaan spesimen selama pembebanan kompresi. Pelat khusus 60 mm menangani titik kontak untuk pembebanan lentur pada posisi bentang yang dibutuhkan. Peralihan antara mode pengujian kompresi dan lentur hanya memerlukan penggantian perlengkapan, tanpa urutan pengaktifan daya terpisah.

Mesin Uji Kompresi dan Lentur - Aplikasi QT-300B / QT-300BD

Mesin uji tekan dan lentur QT-300B / QT-300BD mendukung pengujian kekuatan di berbagai laboratorium kendali mutu, fasilitas sertifikasi, dan lembaga penelitian yang bekerja dengan semen, pengikat berbasis kapur, screed lantai anhidrit, dan sistem pengikat hidrolik terkait.

  • Pengendalian Mutu dan Sertifikasi SemenPengujian kekuatan tekan dan lentur prisma mortar berukuran 40 × 40 × 160 mm untuk memverifikasi kinerja semen terhadap spesifikasi campuran dan mutu sesuai EN 196-1 dan ASTM C109.
  • Pengujian Kapur BangunanPenentuan kekuatan lentur dan tekan spesimen mortar kapur sesuai EN 459-2 untuk kepatuhan produk konstruksi dan verifikasi campuran.
  • Pengujian Plester Lantai dan Pengikat Kalsium Sulfat: evaluasi kekuatan spesimen berbasis anhidrit sesuai EN 13454-2 untuk kualifikasi pengikat dan pengembangan produk
  • Pengujian Semen Abu Bahan Bakar Bubuk (PFA)Pengujian aktivitas kekuatan prisma semen campuran PFA sesuai BS 3892-1 untuk jaminan kualitas produk abu terbang dan verifikasi rasio pencampuran.
  • Pengujian Mortar untuk Batu BataEvaluasi kekuatan tekan dan lentur prisma mortar sesuai BS 4551-1 untuk pengembangan dan kepatuhan produk pasangan bata.
  • Laboratorium Pengujian Semen ASTMPengujian kekuatan sesuai ASTM C348 dan C349 pada separuh prisma yang patah akibat lentur, mendukung pekerjaan spesifikasi semen AS dan internasional.
  • Penelitian Bahan BangunanEvaluasi formulasi semen eksperimental, bahan semen tambahan, dan pengaruh bahan tambahan terhadap kekuatan prisma pada usia dini dan lanjut.
  • Laboratorium Pengujian Pihak Ketiga dan KomersialLayanan pengujian kekuatan terakreditasi untuk produsen semen, perusahaan konstruksi, dan badan pengatur yang membutuhkan laporan pengujian terdokumentasi.

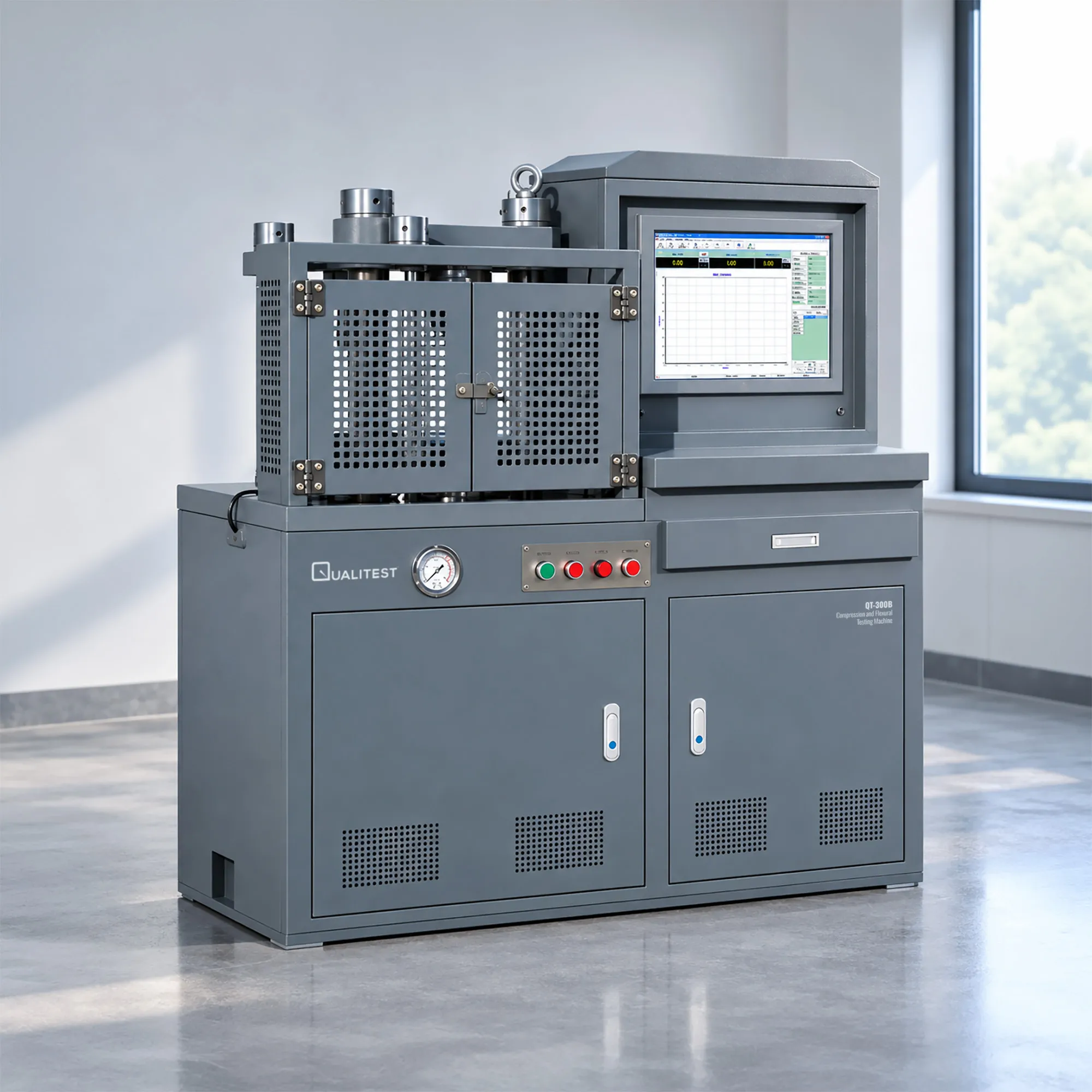

Mesin Uji Kompresi dan Lentur - QT-300B

QT-300B (Keyboard)

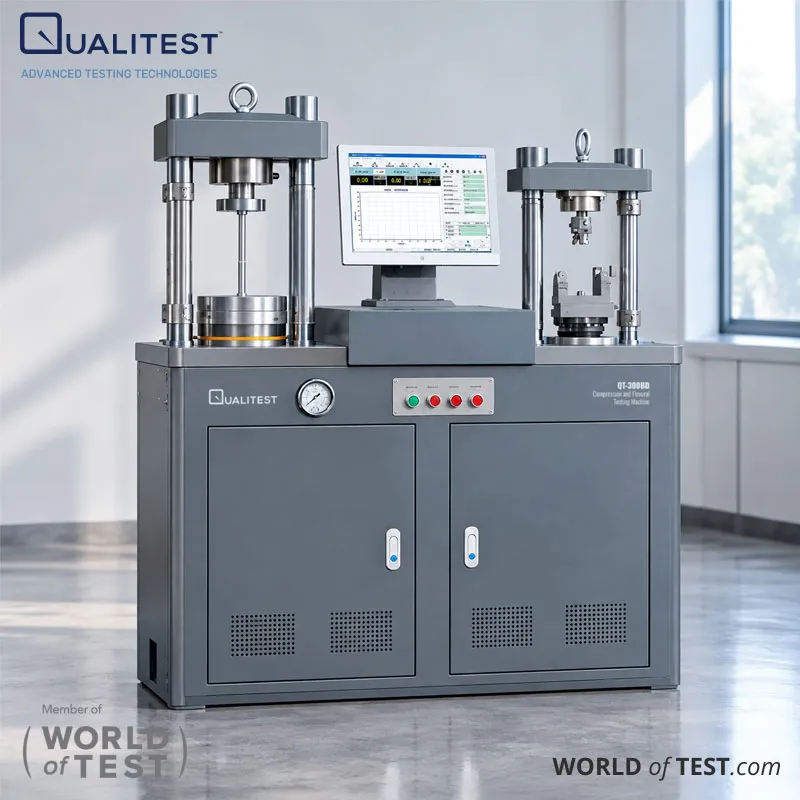

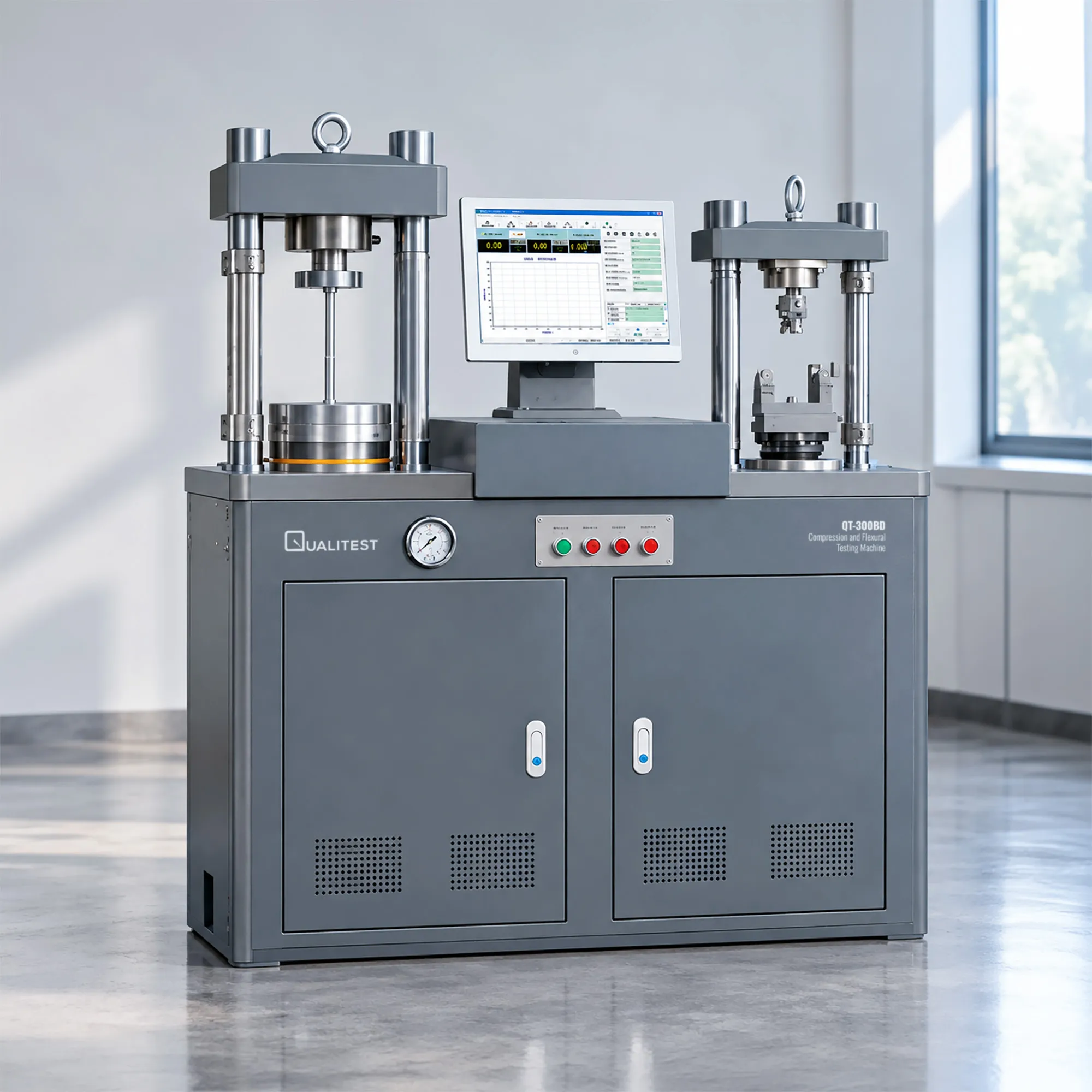

Mesin Uji Kompresi dan Lentur - QT-300BD

QT-300BD (Layar sentuh)

Standar

QT-300B / QT-300BD memenuhi persyaratan akurasi beban dan laju pembebanan dari standar internasional yang diakui berikut untuk pengujian kekuatan semen, kapur, dan pengikat hidraulik.

  • EN-196 1 - Metode Pengujian Semen: Penentuan Kekuatan
  • EN-459 2 - Kapur Bangunan: Metode Pengujian
  • EN-13454 2 - Bahan Pengikat untuk Plester Lantai Berbasis Kalsium Sulfat: Metode Pengujian
  • ASTM C109 - Metode Uji Standar untuk Kekuatan Tekan Mortar Semen Hidraulik
  • ASTM C348 - Metode Uji Standar untuk Kekuatan Lentur Mortar Semen Hidraulik
  • ASTM C349 - Metode Uji Standar untuk Kekuatan Tekan Mortar Semen Hidraulik (Menggunakan Bagian Prisma yang Patah Akibat Lentur)
  • BS 3892-1 - Abu Bahan Bakar Bubuk: Spesifikasi untuk Abu Bahan Bakar Bubuk untuk Digunakan dengan Semen Portland
  • BS 4551-1 - Mortar: Metode Pengujian Mortar untuk Konstruksi Batu Bata

Mesin Uji Kompresi dan Lentur - QT-300B / QT-300BD Fitur Utama

QT-300B dan QT-300BD melakukan pengujian kekuatan tekan dan lentur prisma mortar semen dari satu mesin, dengan kontrol komputer penuh, keluaran laporan otomatis, dan kelas akurasi yang dipersyaratkan oleh EN 196-1 dan ASTM C109.

  • Pengujian Kompresi dan Lentur Mode Ganda: satu mesin tunggal mencakup pengujian kekuatan tekan 300 kN dan kekuatan lentur 10 kN pada prisma mortar semen, menggabungkan dua fungsi pengujian menjadi satu unit yang ringkas.
  • Antarmuka Kontrol Keyboard atau Layar SentuhQT-300B menyediakan keyboard komputer lengkap untuk memasukkan data dan pengoperasian mesin; QT-300BD ditingkatkan dengan panel layar sentuh untuk navigasi pengujian yang lebih cepat dan intuitif.
  • Tingkat Pemuatan Konstan yang Dapat Dikonfigurasi PenggunaOperator menetapkan tingkat tegangan target dalam perangkat lunak kontrol agar sesuai dengan setiap standar yang berlaku, dengan sistem hidrolik mempertahankan tingkat tersebut secara otomatis selama seluruh siklus pembebanan.
  • Pemrosesan Data Otomatis dan Pencetakan LaporanData uji disimpan dan diproses tanpa entri manual, dan laporan uji tercetak dihasilkan setelah setiap spesimen selesai tanpa intervensi operator.
  • Akurasi Kelas 0.5Baik saluran pengukuran kompresi maupun lentur memenuhi akurasi Kelas 0.5, mendukung pengujian kepatuhan presisi tinggi sesuai EN 196-1, ASTM C109, dan standar terkait.
  • Perlindungan Overload OtomatisSistem hidrolik akan nonaktif ketika batas beban yang telah ditentukan tercapai, sehingga mencegah kerusakan pada mesin dan perlengkapan selama siklus pengujian tanpa pengawasan atau pengujian berulang.
  • Termasuk Pelat Kompresi Atas Tipe Bola dan Tipe Tetap: dua konfigurasi pelat atas mengakomodasi kondisi kontak spesimen yang berbeda; pelat kepala bola menyesuaikan diri selama pembebanan untuk mendistribusikan gaya tekan secara seragam di seluruh permukaan bantalan
  • Rangka Beban Tunggal Kompak: Fungsi uji tekan dan lentur menggunakan satu rangka beban, meminimalkan ruang lantai yang dibutuhkan untuk stasiun pengujian kekuatan semen dual-mode yang lengkap.

Teori dan Metode

Pengujian kekuatan mortar semen menerapkan beban terkontrol pada spesimen prisma hingga terjadi patahan, mencatat gaya puncak untuk menghitung kekuatan. Untuk uji tekan, setengah spesimen (yang dipatahkan dari prisma berukuran 40 × 40 × 160 mm selama fase lentur) diletakkan di antara pelat tekan atas dan bawah, dan tekanan hidrolik meningkat pada laju konstan yang telah ditentukan. Pengontrol mempertahankan laju pembebanan target melalui pengaturan tekanan loop tertutup. Beban puncak saat patahan dibagi dengan luas penampang spesimen untuk menghitung kekuatan tekan.

Pengujian lentur dilakukan dengan metode pembebanan tiga titik di tengah pada prisma mortar utuh berukuran 40 × 40 × 160 mm. Prisma tersebut bertumpu pada dua rol penyangga dengan bentang tetap, dan satu rol pembebanan memberikan gaya ke bawah di tengah bentang hingga terjadi patahan. Tegangan tarik berkembang di permukaan bawah prisma, dan patahan dimulai dari sisi tarik. Perangkat lunak kontrol menangkap beban puncak saat patahan dan menghitung kekuatan lentur (modulus patahan) dari beban puncak, bentang penyangga, dan dimensi penampang.

Laju pembebanan konstan yang ditentukan dalam EN 196-1, ASTM C109, C348, dan C349 harus dipertahankan selama setiap pengujian untuk mendapatkan hasil yang berulang. Mortar semen menunjukkan deformasi yang bergantung pada waktu pada tingkat tegangan mendekati kegagalan, sehingga penyimpangan laju menggeser beban patahan yang tercatat dan menimbulkan variabilitas antar pengujian. QT-300B / QT-300BD memungkinkan operator untuk memasukkan laju tegangan target dalam perangkat lunak kontrol agar sesuai dengan setiap standar yang berlaku secara tepat. Perlindungan kelebihan beban otomatis menonaktifkan sistem hidrolik ketika batas yang telah ditetapkan tercapai, melindungi perlengkapan dan spesimen jika pembebanan tidak dihentikan segera setelah terjadi patahan.

Spesifikasi Teknis Mesin Uji Kompresi dan Lentur - QT-300B / QT-300BD

QT-300B dan QT-300BD memiliki spesifikasi hidrolik dan mekanik yang identik. Satu-satunya perbedaan antara kedua model tersebut adalah antarmuka kontrol dan dimensi rangka beban.

ParameterQT-300B (Keyboard)QT-300BD (Layar Sentuh)
Kapasitas Maksimum — Kompresi300 kN300 kN
Kapasitas Maksimum — Pembengkokan10 kN10 kN
Kelas AkurasiKelas 0.5Kelas 0.5
Ruang Kompresi180 mm180 mm
Langkah Piston — Kompresi80 mm80 mm
Langkah Piston — Pembengkokan60 mm60 mm
Pelat Atas, Tipe Tetap — KompresiDiameter 108 mmDiameter 108 mm
Pelat Atas, Tipe Tetap — PembengkokanDiameter 60 mmDiameter 60 mm
Pelat Atas, Kepala Bola — KompresiDiameter 170 mmDiameter 170 mm
Pelat Kompresi BawahDiameter 205 mmDiameter 205 mm
Dimensi Rangka Beban (P × L × T)1150 × 500 × 1400 mm1160 × 500 × 1400 mm
Sumber Daya listrik380 V (220 V opsional), 50 Hz (60 Hz opsional), 0.75 kW380 V (220 V opsional), 50 Hz (60 Hz opsional), 0.75 kW
Control InterfacePapan ketik standarTouchscreen
Berat500 kg540 kg
Spesimen Uji UtamaPrisma mortar semen 40 × 40 × 160 mmPrisma mortar semen 40 × 40 × 160 mm
