Tester di distillazione automatico

Tester automatico per la distillazione: distillazione atmosferica di precisione per laboratori petroliferi

Il carburante che si trova al di fuori del suo intervallo di ebollizione specificato crea seri problemi operativi, dai guasti all'avviamento a freddo nei motori a benzina alla combustione incompleta nei propulsori diesel, alla formazione di depositi carboniosi nelle pale delle turbine e alla non conformità alle normative che può bloccare una spedizione. Un tester di distillazione automatico offre ai laboratori petroliferi la possibilità di mappare l'intervallo di ebollizione di un carburante in modo rapido, ripetibile e senza variazioni dipendenti dall'operatore, in modo che i team di controllo qualità possano individuare le deviazioni di volatilità prima che raggiungano l'utente finale.

Un distillatore automatico è uno strumento di laboratorio che esegue la distillazione atmosferica discontinua di prodotti petroliferi e combustibili liquidi. Riscalda un campione misurato in un pallone a fondo tondo, condensa il vapore ascendente e registra la temperatura del vapore a ogni incremento di volume recuperato per produrre una curva di distillazione. L'intero processo segue le procedure definite nelle norme ASTM D86, ASTM D850 e ASTM D1078. Raffinerie, terminali di miscelazione di carburanti, impianti petrolchimici e laboratori di analisi indipendenti utilizzano questo strumento per verificare che i carburanti e i solventi soddisfino i limiti di specifica prima del rilascio.

Questa pagina illustra il principio scientifico alla base del test di distillazione atmosferica, i componenti chiave di un moderno distillatore automatico e come valutarne l'idoneità per il proprio laboratorio.

Come funziona un tester automatico di distillazione

Un distillatore automatico separa un campione di petrolio liquido nelle sue frazioni costituenti in base al punto di ebollizione, riscaldandolo a pressione atmosferica e registrando la temperatura del vapore man mano che ogni incremento di volume condensa e si raccoglie in un recipiente graduato. Il fenomeno alla base è la semplice evaporazione frazionata: gli idrocarburi più leggeri (a punto di ebollizione inferiore) vaporizzano per primi, seguiti progressivamente dalle frazioni più pesanti, producendo una curva temperatura-volume che caratterizza il profilo di volatilità del campione.

Il principio scientifico: separazione del punto di ebollizione a pressione atmosferica

Ogni composto puro bolle a una temperatura caratteristica quando la pressione di vapore del liquido è uguale alla pressione atmosferica ambiente. I prodotti petroliferi non sono composti puri; sono miscele complesse di centinaia di specie di idrocarburi, ognuna con un diverso punto di ebollizione. Quando un laboratorio riscalda una tale miscela in modo costante, i componenti con i punti di ebollizione più bassi vaporizzano per primi. Man mano che queste frazioni leggere lasciano la fase liquida, il liquido rimanente si arricchisce di componenti più pesanti e la temperatura di vapore aumenta. Rappresentando graficamente la temperatura di vapore osservata in funzione della percentuale di campione recuperato come condensato si ottiene la curva di distillazione, una sorta di impronta digitale della distribuzione della composizione del campione nell'intero intervallo di ebollizione.

Questa relazione tra temperatura e volume recuperato è ciò che rende utile il test: punti specifici sulla curva corrispondono direttamente al comportamento del carburante nel mondo reale. La temperatura al 10% di recupero (T10) indica la tendenza all'avviamento a freddo e al vapor lock, la temperatura al 50% di recupero (T50) riflette le prestazioni di riscaldamento e la risposta in accelerazione, e la temperatura al 90% di recupero (T90) è correlata alla completezza della combustione e alla formazione di depositi.

Come lo strumento esegue il test

Un moderno tester automatico per la distillazione automatizza la sequenza prescritta dalla norma ASTM D86:

1. Addebito del campione. L'operatore versa un volume misurato (in genere 100 mL) del campione da analizzare in un pallone da distillazione a fondo tondo e posiziona un sensore di temperatura calibrato (di solito un termometro a resistenza Pt100 di classe A) nel collo del pallone in modo che il suo bulbo si trovi all'uscita del vapore.
2. Riscaldamento. Un riscaldatore elettrico controllato applica calore al pallone. Il sistema regola la potenza del riscaldatore per mantenere la velocità di distillazione prescritta (in genere da 4 a 5 ml al minuto per la maggior parte dei gruppi di combustibili). Gli strumenti moderni utilizzano elementi riscaldanti a bassa tensione e alta corrente per un controllo termico stabile e reattivo.
3. Innalzamento del vapore e condensazione. Quando gli idrocarburi evaporano, il vapore risale attraverso il collo del pallone, attraverso un tubo di collegamento, e raggiunge un tubo condensatore immerso in un bagno refrigerante. Il condensatore raffredda il vapore al di sotto del suo punto di rugiada, riportandolo allo stato liquido. La temperatura del bagno di condensazione viene mantenuta tra 0 °C e 60 °C a seconda del tipo di prodotto.
4. Misurazione del recupero del volume. Il liquido condensato (distillato) gocciola in un cilindro graduato alloggiato in una camera di raccolta a temperatura controllata. Un sistema di monitoraggio del livello, tipicamente azionato da un motore passo-passo di precisione e da un sensore ottico o laser, controlla continuamente il volume del distillato e lo registra in relazione alla corrispondente temperatura del vapore.
5. Registrazione dei dati e generazione delle curve. Il controller integrato registra la temperatura del vapore a ogni incremento di volume prestabilito (ogni 1 mL o a punti percentuali fissi) e traccia la curva di distillazione in tempo reale. I parametri chiave vengono acquisiti automaticamente: il punto di ebollizione iniziale (IBP, la temperatura alla quale cade la prima goccia di condensato), le temperature alle percentuali di recupero standard (T10, T50, T90), il punto di ebollizione finale (FBP) o punto secco e i volumi totali recuperati e residui.
6. Rilevamento e spegnimento del punto finale. Il sistema rileva il punto di ebollizione finale o punto di secchezza monitorando la velocità di variazione della temperatura e l'arresto del flusso di condensa. Successivamente, abbassa la temperatura del riscaldatore e avvia una sequenza di raffreddamento.

Componenti chiave e loro ruoli

• Pallone da distillazione: Contiene il campione e modella il percorso del vapore. La geometria della fiasca (100 mL o 200 mL, a fondo tondo) è conforme allo standard.
• Sensore di temperatura del vapore (Pt100): Misura la temperatura del vapore al collo del pallone. La precisione di classe A (tipicamente ±0.15 °C a 0 °C) garantisce la tracciabilità della curva di distillazione registrata.
• Riscaldatore elettrico: Fornisce calore regolato. I design a bassa tensione e alta corrente riducono il ritardo termico e prolungano la durata dell'elemento riscaldante.
• Condensatore e bagno di raffreddamento: Il vapore viene ricondensato. Un'unità di refrigerazione o un sistema Peltier mantiene il bagno alla temperatura prescritta.
• Camera di ricezione: Contiene il cilindro graduato a temperatura controllata (tipicamente da 0 °C a 60 °C) per impedire la rievaporazione del distillato raccolto.
• Sistema di monitoraggio del volume: Un motore passo-passo e un sensore ottico seguono il menisco del liquido nel ricevitore per registrare il volume recuperato con elevata precisione.
• Sensore di pressione barometrica: Misura la pressione atmosferica ambiente in modo che il regolatore possa applicare correzioni di pressione standard alle letture della temperatura, garantendo risultati comparabili a diverse altitudini e condizioni meteorologiche.
• Sistema di rilevamento e spegnimento incendi: Un rilevatore di fiamma a raggi ultravioletti monitora il vano riscaldante. Se rileva l'accensione dei vapori del campione, il sistema spegne il riscaldatore e attiva un agente estinguente (in genere CO2 o un gas inerte), proteggendo il personale e il laboratorio.
• Controller e display integrati: Gestisce la sequenza di test, memorizza i risultati e visualizza la curva di distillazione in tempo reale.

Caratteristiche principali e specifiche tecniche

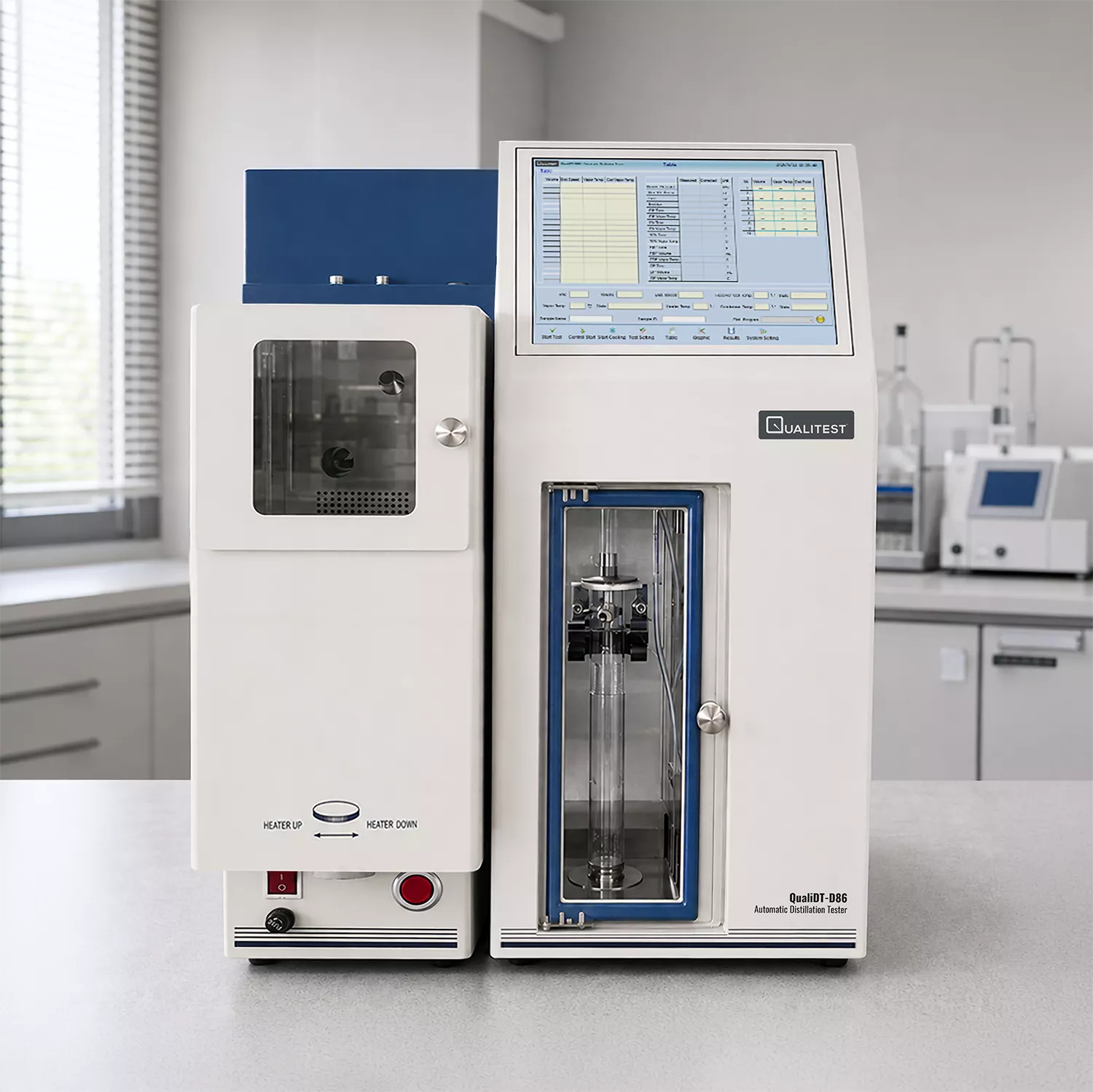

Le specifiche riportate di seguito descrivono il modello QualiDT D86. Ciascun parametro si riferisce a uno specifico requisito di laboratorio:

• Conformità agli standard (ASTM D86, D850, D1078): Copre la distillazione atmosferica dei gruppi di combustibili standard (dal Gruppo 1 al Gruppo 4), degli idrocarburi aromatici e delle miscele di solventi volatili, in modo che un singolo strumento gestisca l'intera gamma di test di distillazione del petrolio più comuni.
• Intervallo di temperatura del bagno freddo: da 0 °C a 60 °C, precisione ±0.5 °C: Mantiene le condizioni di condensazione ottimali per tutti i gruppi di prodotti, dalle benzine volatili che richiedono una condensazione a temperature prossime allo zero ai frazioni più pesanti che tollerano bagni di condensazione più caldi.
• Intervallo di temperatura della camera ricevente: da 0 °C a 60 °C, precisione ±1.0 °C: Previene la rievaporazione del distillato raccolto e mantiene stabili le letture del volume per diverse tipologie di prodotto.
• Potenza del riscaldatore di distillazione: 1,000 W a 24 V: La configurazione a bassa tensione e alta corrente garantisce una risposta termica rapida, riducendo al contempo il rischio di scariche elettriche in prossimità di vapori infiammabili.
• Consumo energetico del sistema: 2,500 W: Comprende riscaldatore, sistema di refrigerazione, regolatore e display, ed è adatto ai circuiti di alimentazione standard da laboratorio.
• Schermo touchscreen da 12.1 pollici con PC integrato: Visualizza in tempo reale la temperatura del vapore, la temperatura del riscaldatore, la temperatura del condensatore, la temperatura della camera di raccolta e la curva di distillazione in tempo reale su un'unica schermata.
• Esecuzione dei test completamente automatizzata: Il sistema controlla la velocità di riscaldamento, monitora la temperatura del vapore, rileva il recupero di volume, identifica i punti di ebollizione iniziale e finale e si arresta al termine del test senza intervento manuale.
• Rilevamento delle fiamme e spegnimento automatico degli incendi: Fornisce un livello di sicurezza attivo per il collaudo di campioni volatili e infiammabili.
• Correzione, archiviazione e stampa dei dati: Applica correzioni barometriche, memorizza i risultati dei test per confrontarli tra le diverse esecuzioni e genera report per la documentazione e le verifiche di conformità.
• Dimensioni: 500 x 530 x 680 mm: Abbastanza compatto da poter essere posizionato su un normale banco da laboratorio, pur ospitando matraccio, condensatore, ricevitore e sistema di raffreddamento in un unico involucro integrato.

Applicazioni e settori

Controllo dei processi di raffineria e certificazione dei prodotti

Le raffinerie testano ogni flusso di distillato, dalla nafta leggera al gasolio pesante, per verificare che i punti di taglio e gli intervalli di ebollizione soddisfino le specifiche del prodotto prima che questo venga immagazzinato o trasferito tramite oleodotto. Un distillatore automatico fornisce i dati della curva di distillazione necessari ai team di controllo qualità per regolare i parametri operativi della colonna e certificare i prodotti finiti.

Terminali di miscelazione del carburante

I terminali di miscelazione combinano basi e additivi per produrre benzina, gasolio e carburante per aerei. I test di distillazione confermano che la miscela rispetti l'intervallo di volatilità previsto, inclusi i limiti T10, T50 e T90, prima che il lotto venga rilasciato per la distribuzione.

Test sui carburanti per l'aviazione

I carburanti per turbine aeronautiche devono rispettare rigorosi limiti di distillazione per garantire una combustione sicura in quota. I laboratori degli aeroporti, dei depositi di carburante e delle strutture di manutenzione delle compagnie aeree utilizzano test di distillazione per verificare la conformità a specifiche quali ASTM D1655 (Jet A, Jet A-1) e DEF STAN 91-091.

Laboratori petrolchimici e di solventi

Gli impianti chimici e i produttori di solventi testano l'intervallo di ebollizione degli idrocarburi aromatici, degli spiriti minerali e dei solventi speciali secondo le norme ASTM D850 e ASTM D1078. Questi test confermano la purezza del prodotto e la composizione delle frazioni per la formulazione a valle.

Laboratori di prova indipendenti e regolamentari

Laboratori esterni eseguono test di distillazione per la risoluzione di controversie, la conformità ambientale e la certificazione dei carburanti importati. Il funzionamento automatizzato riduce la variabilità tra i diversi operatori, rafforzando l'affidabilità dei risultati riportati.

Come scegliere un distillatore automatico per il tuo laboratorio

La scelta dello strumento giusto inizia con la comprensione della gamma di prodotti da testare e degli standard che il laboratorio deve rispettare. I criteri di selezione principali includono:

• Copertura degli standard: Verificate che lo strumento supporti tutti i metodi ASTM, ISO o IP necessari al vostro laboratorio. Lo standard ASTM D86 copre la più ampia gamma di distillati di petrolio, mentre gli standard ASTM D850 e D1078 riguardano rispettivamente gli idrocarburi aromatici e i solventi volatili. Se il vostro ambito di analisi potrebbe ampliarsi, scegliete uno strumento in grado di gestire più metodi standard.
• Intervallo di temperatura del condensatore e del ricevitore: I prodotti volatili come la benzina richiedono temperature del condensatore prossime a 0 °C, mentre i distillati più pesanti tollerano temperature più elevate. Verificare che il sistema di raffreddamento dello strumento raggiunga le temperature richieste dalla miscela di prodotti e le mantenga entro la tolleranza prevista dalla norma.
• Livello di automazione: Gli strumenti completamente automatizzati gestiscono l'intero test, dall'avvio del riscaldamento al rilevamento del punto finale e alla generazione dei report. Le unità semiautomatiche possono richiedere l'avvio manuale, l'osservazione del punto finale o la misurazione dei residui. Per i laboratori ad alta produttività o gli ambienti in cui la coerenza dei risultati tra i turni è fondamentale, l'automazione completa riduce la variabilità e libera tempo per l'operatore.
• Precisione del monitoraggio del volume: La precisione della misurazione del volume del distillato influisce direttamente sulla forma della curva di distillazione. I sistemi di tracciamento ottici o laser con ricevitori azionati da motori passo-passo offrono una precisione superiore rispetto all'osservazione manuale.
• Sistemi di sicurezza: Qualsiasi strumento che riscaldi prodotti petroliferi infiammabili deve essere dotato di un sistema di rilevamento della fiamma e di un sistema automatico di soppressione degli incendi. Verificare il tipo di sensore di rilevamento (quello a raggi ultravioletti è comune) e l'agente estinguente.
• Gestione dati: Verificate la presenza di memoria interna, correzione della pressione barometrica, confronto dei risultati tra diverse analisi e la possibilità di esportare o stampare i report. I laboratori che operano secondo la norma ISO 17025 necessitano di dati tracciabili e archiviati.
• Ingombro e utenze: Verificate che lo strumento si adatti allo spazio disponibile sul vostro banco di lavoro e che l'alimentatore sia in grado di gestire l'assorbimento di potenza totale.

Domande frequenti

Che cosa misura un distillatore automatico?

Un distillatore automatico misura le caratteristiche dell'intervallo di ebollizione di un prodotto petrolifero o di un combustibile liquido. Riscalda un campione a pressione atmosferica, registra la temperatura del vapore per ogni volume di condensato recuperato e produce una curva di distillazione. I principali valori misurati includono il punto di ebollizione iniziale, il punto di ebollizione finale e le temperature corrispondenti a percentuali di recupero standard come T10, T50 e T90.

Qual è la differenza tra ASTM D86, ASTM D850 e ASTM D1078?

La norma ASTM D86 riguarda la distillazione atmosferica di un'ampia gamma di prodotti petroliferi e combustibili liquidi, tra cui benzina, gasolio, cherosene e carburante per aerei. La norma ASTM D850 si applica specificamente agli idrocarburi aromatici come benzene, toluene e xilene, concentrandosi sulla determinazione del punto di ebollizione. La norma ASTM D1078 si occupa di solventi volatili e intermedi chimici con un intervallo di ebollizione ristretto. Molti distillatori automatici supportano tutti e tre i metodi sulla stessa piattaforma.

Perché la curva di distillazione è importante per la qualità del carburante?

La curva di distillazione rivela come si distribuiscono i componenti idrocarburici di un carburante nell'intervallo di ebollizione. Punti specifici della curva predicono il comportamento reale: T10 è correlato alla capacità di avviamento a freddo e al rischio di vapor lock nella benzina, T50 indica le prestazioni di riscaldamento e accelerazione e T90 è correlato alla completezza della combustione e alla formazione di depositi. Le raffinerie e gli impianti di miscelazione utilizzano questi valori per verificare la conformità alle specifiche e ottimizzare la formulazione del prodotto.

In che modo l'automazione migliora i risultati dei test di distillazione?

La distillazione manuale, se eseguita manualmente, richiede all'operatore di controllare la velocità di riscaldamento, osservare il termometro e registrare i valori di volume, fattori che introducono variabilità. Un distillatore automatico, invece, regola la velocità di riscaldamento tramite un sistema di controllo a feedback, legge la temperatura del vapore con un sensore elettronico calibrato e monitora il recupero del volume con un sistema ottico o laser. Questo elimina la soggettività e garantisce una maggiore ripetibilità tra le diverse prove e tra i vari operatori.

Quale manutenzione richiede un tester di distillazione automatico?

La manutenzione ordinaria in genere comprende la pulizia o la sostituzione dei palloni di distillazione e dei tubi del condensatore, la verifica della calibrazione del sensore di temperatura e del sistema di monitoraggio del volume, il controllo del livello del refrigerante nell'unità di raffreddamento e il collaudo del sistema di rilevamento e spegnimento incendi. La frequenza dipende dal volume di prova, ma la maggior parte dei laboratori esegue la verifica del sensore prima di ogni serie di test e un controllo completo della calibrazione a intervalli programmati secondo il proprio sistema di gestione della qualità.

Un distillatore automatico è in grado di gestire miscele di biocarburanti?

La norma ASTM D86 si applica esplicitamente alle miscele di biodiesel fino al 30% in volume e alle miscele etanolo-benzina. Il comportamento di distillazione di queste miscele differisce da quello dei prodotti petroliferi puri perché gli ossigenati come l'etanolo introducono effetti azeotropici che appiattiscono alcune porzioni della curva. Uno strumento con un accurato monitoraggio del volume e una risoluzione della temperatura è in grado di rilevare correttamente questi plateau, aspetto fondamentale per il calcolo dell'indice di guidabilità (DI).
