3000 kN Üniversal Test Makinesi - QTM-3000

3000 kN Üniversal Test Makinesi - QTM-3000

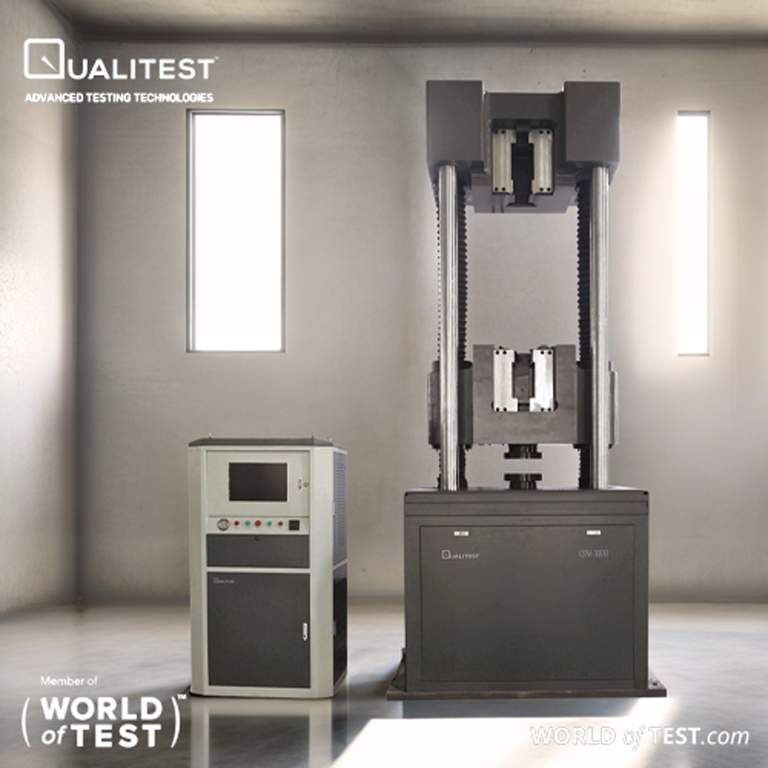

Üniversal Test Makinesi 3000 kN, çerçevenin alt kısmında bulunan bir hidrolik ünite ile tasarlanmış bir hidrolik üniversal test makinesidir. Öncelikle hem metalik hem de metalik olmayan malzemelerin çekme, basınç, bükme ve kesme testleri için kullanılır.

Makinenin işlemleri ve veri işlemeleri ASTM E-8, ISO ve diğerleri dahil olmak üzere küresel "Metalik Malzemeler Çekme Testi" standartlarına uygundur. Bu makine metalurji, inşaat, hafif sanayi, havacılık, uzay, eğitim kurumları ve araştırma merkezlerindeki uygulamalar için idealdir.

Mekanik Proses Yapısı

• Yük Çerçevesi: Yük Çerçevesi, zincir iletimi ve hidrolik sıkıştırma ile alt bölümde bulunan bir silindire sahiptir. Çekme testi alanı, çerçevenin üst kısmında bulunurken, basınç, bükme ve kesme testi alanı hareketli çapraz kafanın altındadır.
• Malzeme ve Yapı: Test yüzeyi ve kolonlar döküm çelik malzemelerden yapılmıştır. Sütun ve vida, ilave dayanıklılık için söndürülmüş ve temperlenmiş Cr40'tan yapılmıştır.
• Silindir: Silindir özel bir işlemden geçirilmiş olup, uzun bir kullanım ömrü için güçlü boşluk contalarına sahiptir.
• Hidrolik pompa: Avrupa'da üretilen yüksek basınçlı hidrolik pompa, düşük gürültü ve pürüzsüz çalışma sağlar.
• Hidrolik Kaynak: Hidrolik kaynak, yüzey plastik püskürtme işlemiyle çelik levha şekillendirmeyi kullanır. Tasarım, bilgisayarların ve yazıcıların temiz bir şekilde yerleştirilmesine olanak tanıyarak yerden tasarruf sağlar.

Kontrol ve Ölçüm Sistemi

• Kontrol sistemi: Sistem, tamamen dijital elektro-hidrolik servo kapalı devre kontrol ve ölçüm sistemi kullanarak gelişmiş kontrol teknolojisini entegre eder. Bu, sabit hız stresi, gerinim, test kuvveti, yer değiştirme ve kontrolün sürdürülmesi gibi işlevleri mümkün kılar.
• Güvenlik özellikleri: Sistem aşırı yük, aşırı akım, aşırı gerilim, düşük gerilim, aşırı hız ve limit korumaları gibi birden fazla koruma katmanı içerir.
• Yazılım: Özel izleme ve kontrol yazılımıyla donatılmış olup, test verilerinin istatistiksel işlenmesini gerçekleştirir ve daha düşük verim noktalarını, çekme mukavemetini, elastik modülü, uzamayı ve daha fazlasını otomatik olarak algılar. Bilgisayar, dinamik test eğrisi gösterimleri ve test eğrileri ve raporları için çoklu çıktı seçenekleriyle kuvveti, yer değiştirmeyi, gerilimi ve diğer parametreleri gerçek zamanlı olarak görüntüler.
• Kullanıcı yönetimi: Güvenli oturum açmayla kullanıcı haklarının hiyerarşik yönetimini içerir.
• Veri işleme: Kontrol hatalarını önlemek amacıyla veri toplama ve sensör veri işleme için gelişmiş çoklu iş parçacığı teknolojisini kullanır.
• Rapor Düzenleme: Güçlü rapor düzenleme yetenekleri, istenen test sonuçlarının özelleştirilmesine ve çıktısına olanak tanır. Kolay düzenleme için veriler Word formatında kaydedilebilir.
• Veritabanı Yönetimi: Tüm test verilerini ve eğrilerini otomatik olarak kaydeder, eğri büyütme ve karşılaştırmayı destekler ve laboratuvar ağları için sağlam bir temel sağlar.
