Die Bearbeitung von Beton, ohne dessen Beschaffenheit zu kennen, ist ein riskantes Unterfangen. Es ist ein unnötiges Risiko, das unvorhersehbare Kosten in ein Projekt bringt, das Präzision erfordert.
Dieser Leitfaden erklärt Ihnen, wie Sie Bewehrungsstahl in Beton effektiv positionieren. Wir zeigen Ihnen, wie Sie vom Rätselraten zum sicheren Setzen gelangen und so jede Kernbohrung und jeden Ankerbolzen mit absoluter Gewissheit platzieren.
Warum die Lokalisierung von Bewehrungsstahl ein unabdingbarer Schritt ist
Seien wir ehrlich, wir haben diese Geschichte schon viel zu oft auf der Baustelle erlebt. Die Arbeiten laufen planmäßig, und dann bringt dieses furchtbare, hohe Schleifgeräusch alles abrupt zum Stillstand. Man ist auf unsichtbaren Stahl gestoßen.
Der eigentliche Schaden reicht weit über die anfängliche Frustration hinaus und zieht eine Reihe weiterer Probleme nach sich. Ein wesentlicher Bestandteil professioneller Arbeit ist es daher, vor dem Bohren die Lage der Bewehrung im Beton zu bestimmen, um solche Probleme zu vermeiden.
Das Treffen von Bewehrungsstahl kann eine Reihe von Problemen auslösen, darunter:
- Sofortige Ausrüstungskosten: Das offensichtlichste Ergebnis ist ein ruinierter, teurer Bohrer oder Kernbohrer, der sofort ersetzt werden muss.
- Projektverzögerungen und Budgetüberschreitungen: Die Arbeiten werden unterbrochen, während ein neues Bauteil beschafft wird. Dies führt zu Verzögerungen bei den Zeitplänen und verursacht unvorhergesehene Arbeitskosten aufgrund der Ausfallzeit.
- Strukturelle Kompromisse: Ein versehentliches Treffen der Bewehrung kann Mikrorisse verursachen und die Stabilität des Betons um die Bohrstelle herum schwächen.
- Schwere Sicherheitsrisiken: Im schlimmsten Fall könnten Sie eine stromführende elektrische Leitung oder ein Spannkabel treffen, was schwerwiegende und folgenschwere Sicherheitsrisiken birgt.
Wir glauben, dass es nicht nur eine gute Idee ist, zuerst den Stahl zu finden, sondern dass es ein grundlegender Bestandteil für einen reibungslosen, sicheren und profitablen Arbeitsablauf ist.
So verwenden Sie einen Bewehrungssucher: Eine Schritt-für-Schritt-Anleitung
Zum Glück lernt man den Umgang mit diesen Instrumenten schnell. Sie sind für effizientes Arbeiten auf der Baustelle konzipiert. In diesem Abschnitt erfahren Sie, wie Sie einen Bewehrungssucher sicher einsetzen und ihn zu einem festen Bestandteil Ihrer Checkliste vor Arbeitsbeginn machen.
1. Einschalten und kalibrieren
Als Erstes schaltet man das Gerät ein. Der nächste Schritt wird jedoch oft übersprungen, ist aber für die Genauigkeit absolut unerlässlich: Man muss es kalibrieren.
Unterschiedliche Betonplatten weisen unterschiedliche Zusammensetzungen und Feuchtigkeitsgehalte auf, was die Messwerte des Instruments geringfügig beeinflussen kann. Indem Sie den Locator auf einem Betonabschnitt platzieren, von dem Sie sicher sind, dass er frei von Metall ist, ermöglichen Sie dem Gerät, sich auf diese spezifischen Bedingungen einzustellen.
Diese einzelne Maßnahme stellt sicher, dass die Tiefenmessungen, die Sie erhalten, tatsächlich genau sind und nicht nur eine grobe Schätzung.
2. Oberfläche scannen
Führen Sie nun eine langsame, bewusste Fahrt über die Betonoberfläche durch. Wichtig ist eine gleichmäßige Geschwindigkeit – nicht zu schnell, nicht zu langsam –, damit der Sensor genügend Zeit hat, einen aussagekräftigen Messwert zu erfassen.
Für größere Flächen empfehlen wir ein rasterförmiges Scannen, zuerst horizontal und dann vertikal. Diese Methode gewährleistet eine vollständige Abdeckung und hilft Ihnen, die Ausrichtung des Bewehrungsgitters zu bestimmen.
Wenn sich das Instrument einem metallischen Objekt nähert, gibt es deutliche visuelle und akustische Signale aus, die sich mit Annäherung an das Ziel verstärken.
3. Den Mittelpunkt bestimmen
Sobald das Gerät das stärkste Signal sendet, haben Sie den richtigen Standort gefunden. Für eine optimale Genauigkeit empfehlen wir, sich diesem Standort aus allen vier Himmelsrichtungen – Norden, Süden, Osten und Westen – zu nähern.
Der Punkt, an dem alle Signale ihre maximale Stärke erreichen, liegt genau in der Mitte des Bewehrungsstabs. Markieren Sie diesen Punkt bitte deutlich für Ihr Team.
Wir empfehlen außerdem, eine kleine Linie anzubringen, um die Laufrichtung des Balkens anzuzeigen. Dies ist äußerst hilfreich für die Planung nachfolgender Bohrpunkte.
4. Betondeckung bestimmen
Ein hochwertiges Ortungsgerät ermöglicht auch eine zuverlässige Messung der Betondeckung – also der Dicke des Betons zwischen der Oberfläche und der Oberseite der Bewehrung.
Dies ist nicht nur eine nette Zusatzinformation, sondern eine wichtige Information für alle, die wissen müssen, wie man Bewehrungsstahl in Beton für statische Berechnungen oder Konformitätsprüfungen lokalisiert.
Die Wahl des richtigen Werkzeugs zur Lokalisierung von Bewehrungsstahl in Beton
Die Wahl des richtigen Instruments ist entscheidend für die Effizienz. QualitestWir bieten Ihnen die beiden branchenführenden Technologien und stellen so sicher, dass Sie das richtige Werkzeug für Ihre spezifische Anwendung erhalten.

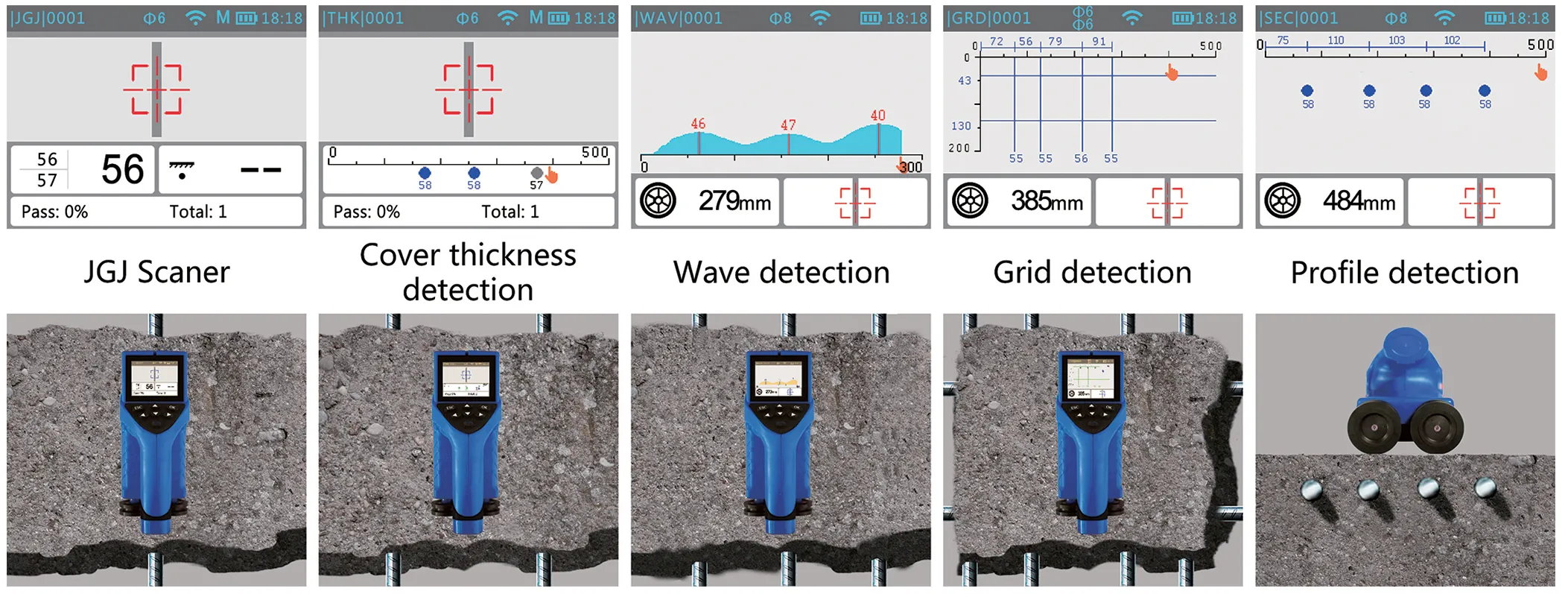

Für die Hauptaufgabe, Stahl zu beschaffen, haben wir QualiRL-I und QualiRL-II Sie sind die speziell dafür entwickelte Lösung. Sie sind schnell, kostengünstig und so konstruiert, dass sie Metallbewehrungsstäbe präzise lokalisieren können. Daher sind sie die Standardwahl für tägliche Bau-, Bohr- und Inspektionsarbeiten.
Für eine vollständige Strukturuntersuchung, unsere QualiGPR Bodenradarsysteme GPR ermöglicht eine deutlich tiefergehende Analyse. Es erfasst alles – es lokalisiert Bewehrungsstahl, erkennt aber auch nichtmetallische Elemente wie PVC-Rohre, misst die Plattendicke und kann Hohlräume identifizieren. Es ist das optimale Werkzeug für komplexe Diagnosen oder wenn eine vollständige Untergrundkartierung benötigt wird.
Kurz gesagt, wenn Ihr Ziel darin besteht, Metall zu finden, ist unser QualiRL-Serie Das ist die direkte Antwort. Wenn Sie ein vollständiges Bild von allem im Inneren des Betons erhalten möchten, ist Bodenradar die Lösung.
Häufige Herausforderungen vor Ort (und wie man sie bewältigt)
Selbst die besten Geräte können auf einer Baustelle an ihre Grenzen stoßen. Die korrekte Anwendung eines Bewehrungssuchgeräts setzt daher auch voraus, dass man diese häufig auftretenden Probleme bewältigen kann.
Die Herausforderung: Überbewehrung
In stark bewehrtem Beton, wie Säulen oder Balken, können sich die Signale eng beieinander liegender Bewehrungsstäbe gegenseitig beeinflussen. Wir empfehlen daher den Einsatz eines Geräts mit einem hochauflösenden Suchkopf, der speziell für diese Bedingungen entwickelt wurde.
Wir haben außerdem festgestellt, dass schon einfaches Scannen aus verschiedenen Winkeln oft die nötige Klarheit liefert, um die einzelnen Balken voneinander zu unterscheiden.
Die Herausforderung: Begrenzte Eindringtiefe
Sie arbeiten mit einer dicken Fundamentplatte, und das Signal des Messgeräts reicht nicht tief genug. Bedenken Sie, dass auch ein hoher Feuchtigkeitsgehalt die Signaltiefe verringern kann.
Die Lösung besteht darin, vor Projektbeginn stets die Tiefenspezifikationen des Messgeräts zu überprüfen. Wir empfehlen unseren Kunden, ein Gerät mit einer maximalen Reichweite zu wählen, die die Anforderungen ihrer anspruchsvollsten typischen Projekte deutlich übertrifft.
Die Herausforderung: Signalstörungen
In der Nähe befindliche metallische Strukturen wie Stahlträger können manchmal das Magnetfeld eines Wirbelstromortungsgeräts beeinflussen.
Die Lösung besteht darin, vor Beginn der Hauptarbeiten einen kurzen Kontrollscan an einem bekannten, gut sichtbaren Bauteil durchzuführen. Wir halten dies für einen unerlässlichen Schritt der Qualitätskontrolle, um sicherzustellen, dass die Messwerte des Geräts in dieser spezifischen Umgebung korrekt sind.
Gewissheit mit einem Qualitest Bewehrungssuchgerät

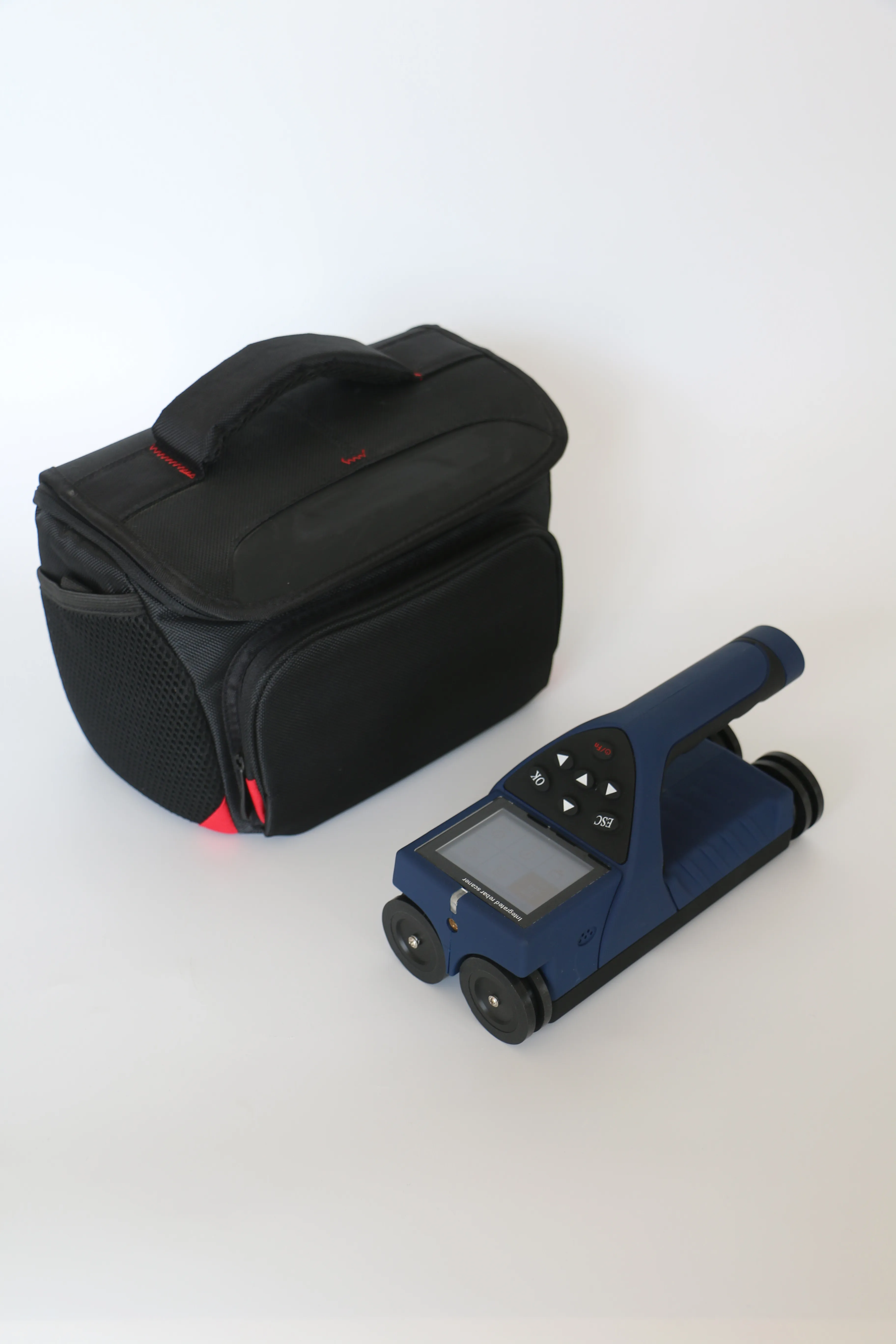

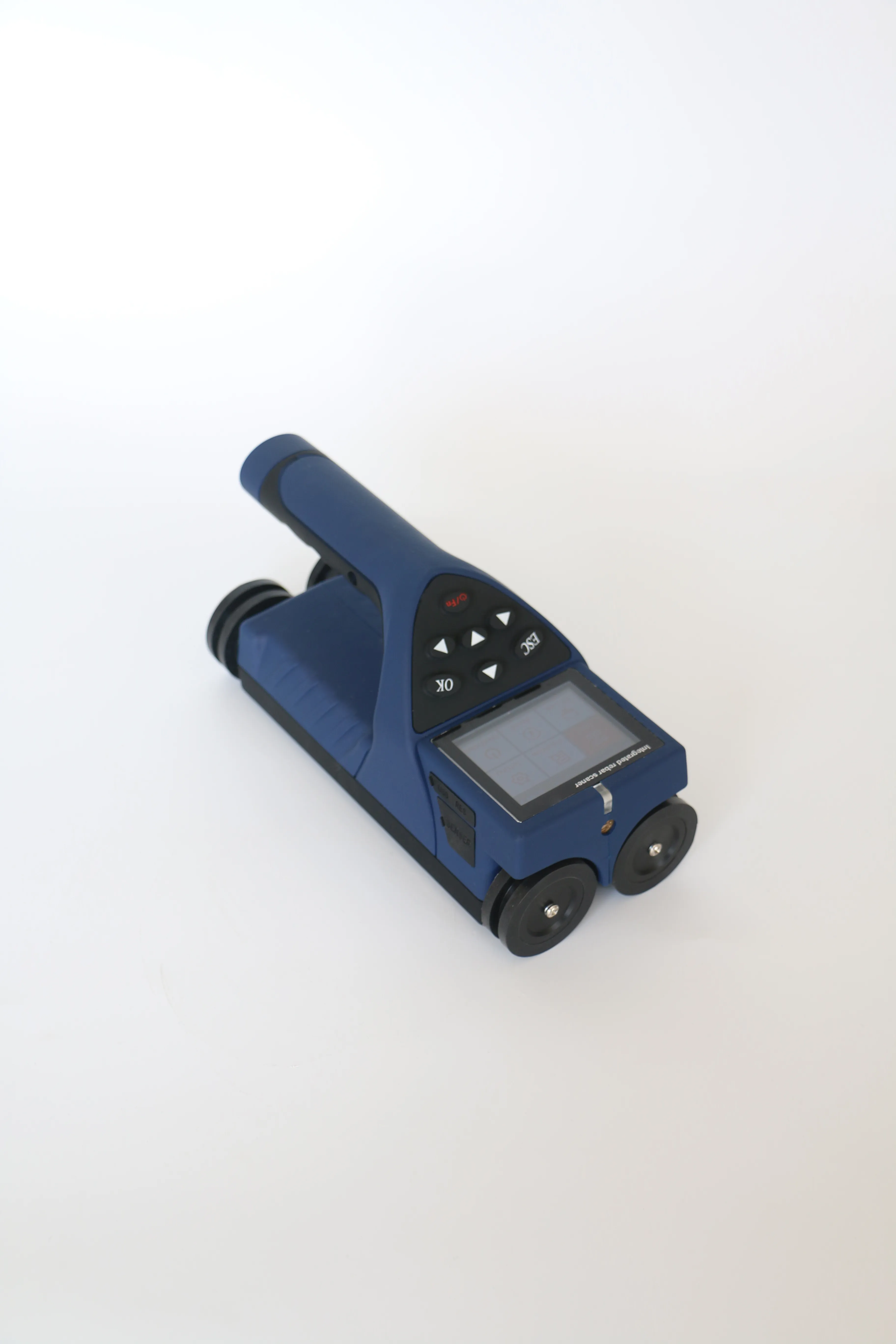

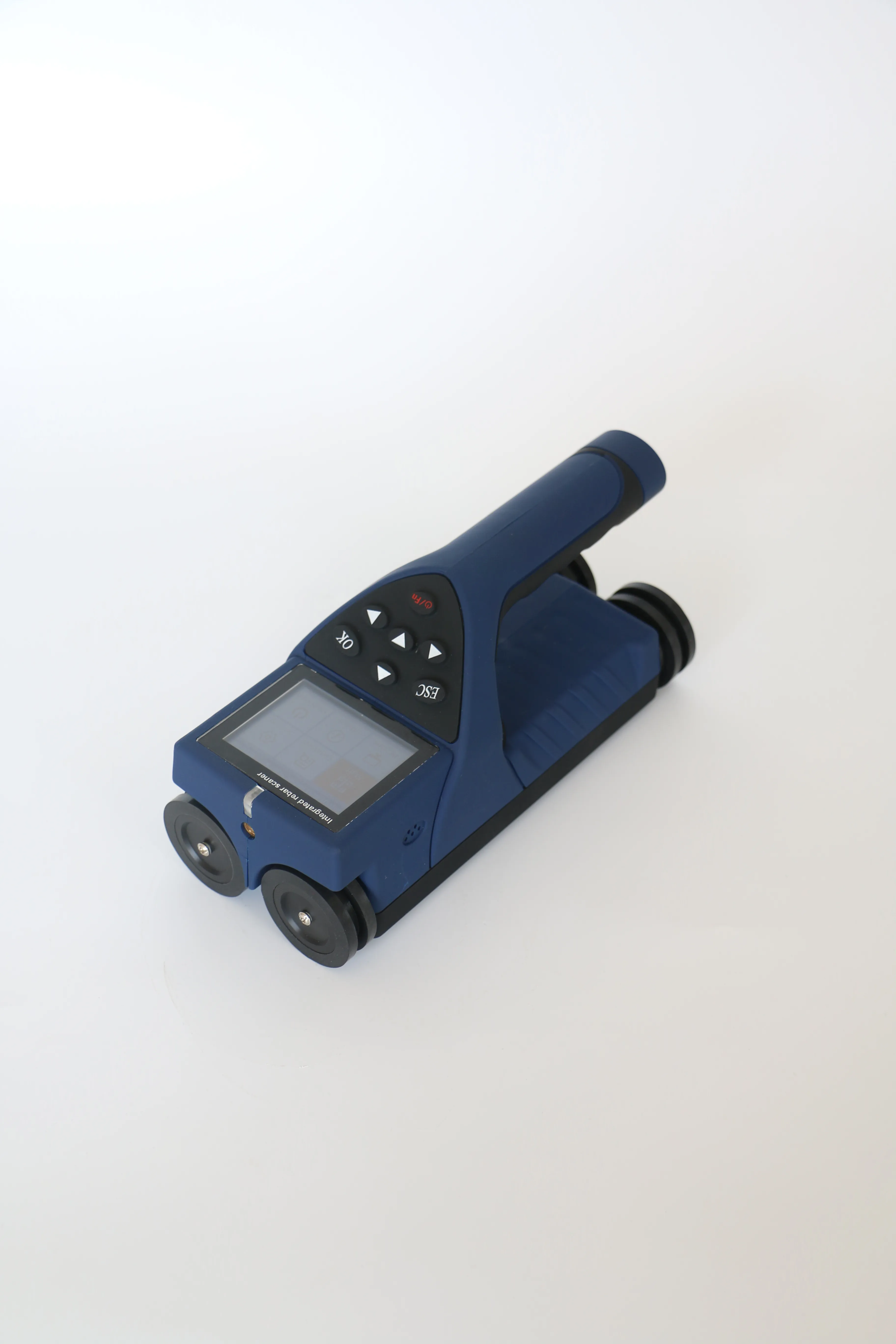

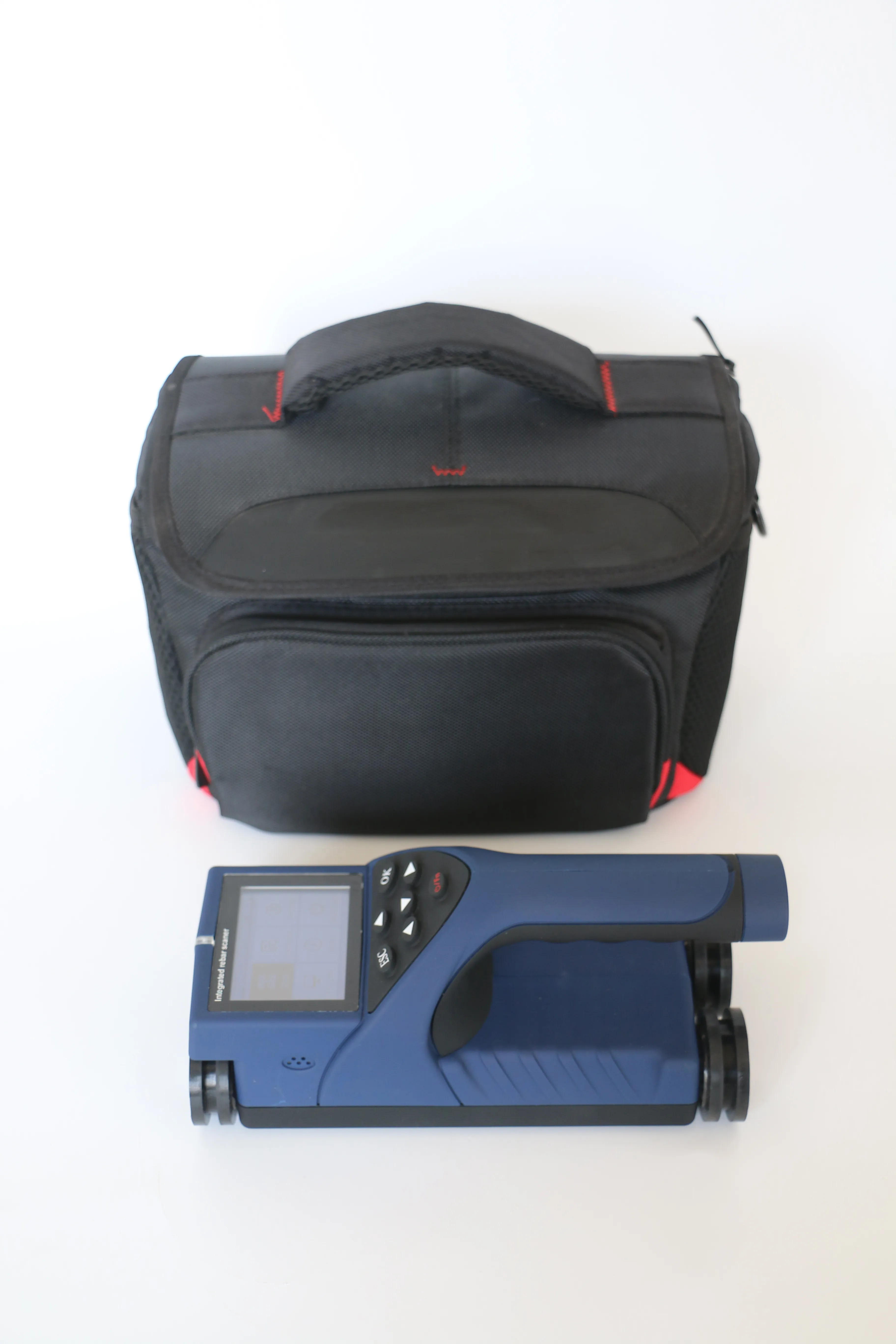

Die Wahl des richtigen Bewehrungssuchgeräts ist entscheidend für Ihre Betriebseffizienz. Ob die unkomplizierte Präzision des QualiRL-I Ihren Anforderungen entspricht oder Ihre Projekte die erweiterten Funktionen des QualiRL-II erfordern – unsere Experten beraten Sie gern.
Unser Ziel ist es, die Herausforderungen zu verstehen, denen Sie auf der Baustelle begegnen, damit wir Ihnen den effektivsten und kostengünstigsten Bewehrungssucher für Ihr Team empfehlen können.
Kontaktieren Sie uns noch heute Für eine professionelle Beratung, die speziell auf Ihre Anforderungen bei der Bewehrungsortung zugeschnitten ist. Wir statten Ihr Team aus mit den Besten Qualitest Bewehrungssuchgerät für den Job und sicherzustellen, dass jedes Projekt auf einer Grundlage von Gewissheit aufgebaut ist.
